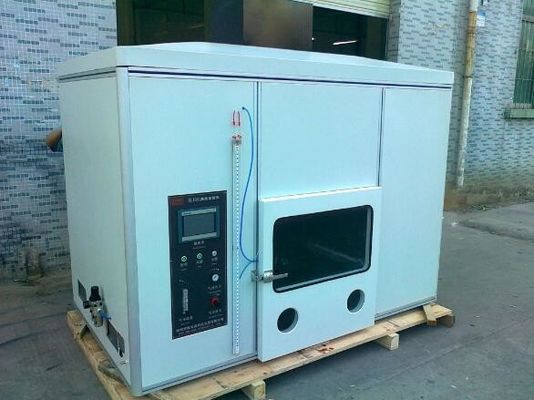

Thiết bị kiểm tra tính dễ cháy ngang Thiết bị an toàn cho dây điện, cáp và dây linh hoạt

Buồng kiểm tra khả năng cháy ngang An toàn cho dây điện, cáp và dây linh hoạt

Ứng dụng

Áp dụng để kiểm tra thử nghiệm ngọn lửa cáp đơn cho FT1, FT2 / FH / Ngọn lửa ngang, FV-2 / VW-1, FV-1 / Ngọn lửa dọc và thử nghiệm phóng điện hồ quang tiêu chuẩn.

Tiêu chuẩn

Theo điều 1060 (thử nghiệm đốt dọc và thử nghiệm FT1), 1061 (thử nghiệm đốt dây cáp), 1080 (thử nghiệm đốt cháy VW-1), 1090 (thử nghiệm đốt cháy ngang mẫu cáp điện, mục tùy chọn), 1100 (thử nghiệm đốt cháy mẫu thử ngang / FT2 ) của UL1581-2008, 6.8 (thử nghiệm phóng điện tiêu chuẩn), điều 9.1 ～ 9.5 của UL2556-2007, điều 4.26 của JIS C3005-2000.

Các thông số chính

1. Buồng kiểm tra: L2200 * D1300 * H1650mm, dung tích> 4.0 m3 ； công suất ngọn lửa trên 2.0m3, có cửa sổ kính trên mặt, một đôi găng tay cao su vận hành và hệ thống hút khói trên đỉnh buồng ;

2. Đầu đốt Bunsen: Theo tiêu chuẩn ASTM D5025-2005, Đường kính trong của ống đốt là 9,5mm, chiều dài là 100mm, đường kính vòi Gas là 0,9mm, độ dày là 1,6mm.Khí đốt nào là mêtan ở độ tinh khiết tối thiểu 98%, chiều cao ngọn lửa bên trong là 40 ± 2mm, chiều cao ngọn lửa bên ngoài là 125 ± 10mm, tốc độ danh nghĩa là 500W với thước đo ngọn lửa có thể kiểm tra chiều cao ngọn lửa xem nó có đáp ứng yêu cầu bất kỳ lúc nào không .

3. Hệ thống đo nhiệt độ: Theo tiêu chuẩn ASTM D5207-2003, bao gồm miếng đồng đo nhiệt độ 10g, nhiệt thép không gỉ loại K có đường kính 0,5mm, đồng hồ bấm giờ và nhiệt kế.

4. Giá đỡ mẫu: Giá đứng ngang và đứng độc lập, được làm bằng thép không gỉ.Giá đỡ thẳng đứng có thể thực hiện thử nghiệm đốt cháy theo chiều dọc & thử nghiệm FT1, thử nghiệm bắt lửa dây cáp, thử nghiệm bắt lửa VW-1 và thử nghiệm bắt lửa mẫu ngang / FT2.Giá đỡ nằm ngang chỉ dành cho thử nghiệm bắt lửa mẫu thử theo phương ngang của cáp điện.

5. Khí: Mêtan có độ tinh khiết tối thiểu 98%, hoặc khí tự nhiên có nhiệt lượng 37,1MJ / m3 hoặc 8,9 kilo calo / m3.Đường kính bông là 150 ~ 200mm và độ dày là 6mm, bao phủ diện tích bề mặt thử nghiệm W 305mm x D355mm trên trục dọc của mẫu thử, bông có dải giấy Kraft không gia cường 60 lb hoặc 98 g / m2 có chiều rộng là 10mm và chiều dài được dán trên mẫu, sau đó chừa ra hơn 20mm từ mẫu về phía sau của buồng không có gió lùa.

6. Hệ thống thông lượng: Bao gồm van giải nén, đồng hồ đo lưu lượng có dải thông lượng là 1000ml / phút, đồng hồ áp suất có dải áp suất là 200kPa, dầu màu xanh lá cây có tỷ trọng là 1000kg / m3 và đồng hồ áp suất hình chữ U trong phạm vi là 36 ”.

7. Hệ thống hẹn giờ: Bao gồm hẹn giờ đốt lửa, hẹn giờ ngừng cháy và hẹn giờ cháy kéo dài, v.v .. tổng cộng 3 thiết bị hẹn giờ.

8. Bộ đếm ngọn lửa: Ghi lại chính xác thời gian thử nghiệm
