ISO 8124-4 Alu alloy Tác động Head từ Swing Elements mà không cần Accelerometer

ISO 8124-4 Đầu tác động từ các phần tử xoay (không có Gia tốc kế)

Thông tin sản phẩm

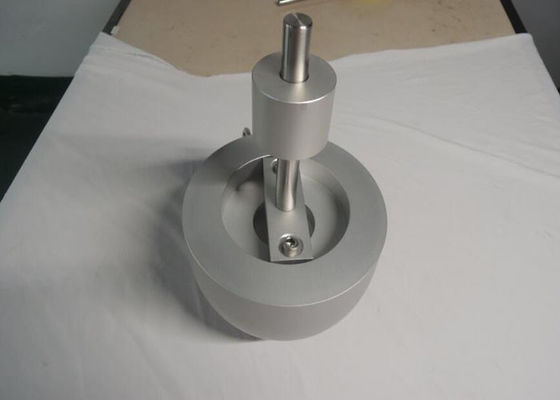

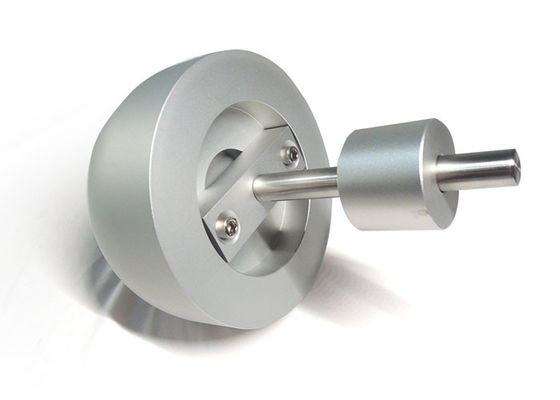

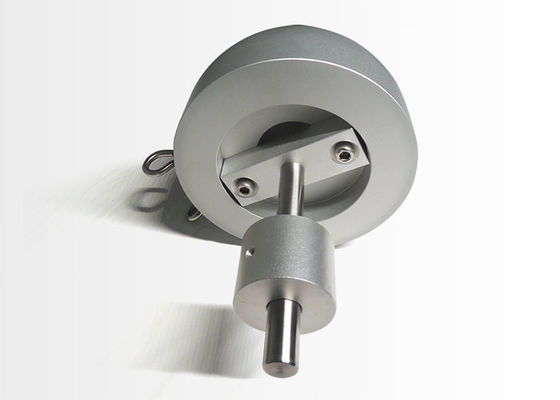

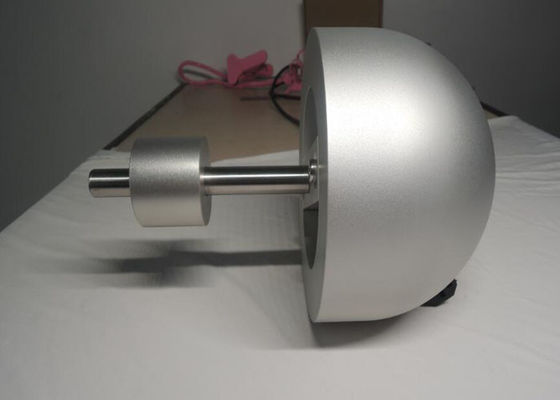

Khối lượng thử nghiệm, bao gồm một quả cầu nhôm hoặc bán cầu bán kính 80 mm ± 3 mm và tổng khối lượng
(bao gồm cả gia tốc kế) 4,6 kg ± 0,05 kg.Phần va chạm giữa bề mặt va đập và
gia tốc kế phải đồng nhất và không có lỗ rỗng.Cáp nối với máy đo gia tốc phải
được đặt sao cho ảnh hưởng đến khối lượng của khối lượng thử nghiệm được giảm thiểu.

Tiêu chuẩn kiểm tra
ISO8124-4 6.4.1

Thủ tục

Lắp ráp và cài đặt phần tử đu quay được kiểm tra theo hướng dẫn của nhà sản xuất.
Treo xích đu bằng phương tiện treo đã được cung cấp cùng với xích đu và ở mức tối đa
chiều cao mà chúng cho phép.Nếu dây thừng hoặc dây cáp là phương tiện treo, chúng có thể cần được kéo căng
để cho phép di chuyển trơn tru khi thả xích đu trong quá trình thử nghiệm.Nếu cần, hãy áp dụng một lượng, ví dụ:
5 kg vào đầu mỗi sợi dây hoặc sợi cáp và để yên trong 6 h hoặc cho đến khi sợi dây hoặc sợi cáp được duỗi thẳng.
Điều chỉnh tất cả các bộ phận của thiết lập sao cho các dây xích treo đối với khối lượng thử nghiệm song song với phương tiện của
hệ thống treo cho các yếu tố xoay.
Treo và điều chỉnh khối lượng thử nghiệm sao cho điểm tiếp xúc của phần tử xoay và tâm của thử nghiệm
khối lượng nằm trong cùng mặt phẳng nằm ngang với trọng tâm của khối lượng thử nghiệm.Đảm bảo rằng các chuỗi để kiểm tra
khối lượng không bị xoắn và khối lượng thử nghiệm treo trên một đường thẳng đứng.
Gắn dấu chỉ mục vào mặt bên của các phần tử đu được hỗ trợ bởi dây xích, dây thừng, dây cáp hoặc các loại khác
các yếu tố treo không cứng.Dấu chỉ mục có thể nằm trên bất kỳ phần nào của thành viên bị đình chỉ đó là
ngay bên dưới điểm trục ở vị trí nghỉ treo tự do.
Các phần tử đu được đỡ bằng xích, dây thừng, dây cáp hoặc các phần tử treo không cứng khác phải là
được nâng lên dọc theo cung đường di chuyển của chúng cho đến khi hình chiếu xem bên của một đường thẳng qua điểm trục và chỉ số
vạch tạo thành một góc 60 ° ± 1 ° với phương thẳng đứng.Sau khi thành viên bị đình chỉ được nâng lên vị trí kiểm tra,
một số độ cong sẽ được tạo ra trong các phần tử treo.Điều chỉnh vị trí thành viên bị đình chỉ thành
xác định độ cong đó cung cấp một quỹ đạo ổn định.
