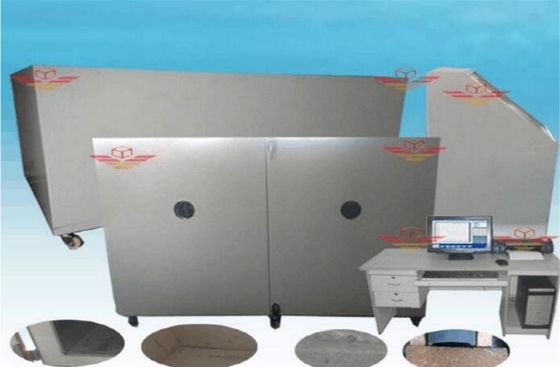

Vật liệu cách nhiệt điều khiển PLC

Vật liệu cách nhiệt Kiểm tra nhiệt độ tối đa

Công dụng

Áp dụng cho việc đánh giá nhiệt độ dịch vụ tối đa của các sản phẩm cách nhiệt như vật liệu cách nhiệt được làm lỏng lẻo, nỉ, thảm, khối, tấm và ống cách nhiệt đúc sẵn.

Các thông số kỹ thuật
1. Tấm gia nhiệt: Được làm bằng thép không gỉ SUS304, khu vực thử nghiệm là 900 * 450mm, được bao quanh bởi lớp bảo vệ và chiều rộng 80mm. Ở bề mặt dưới của tấm gia nhiệt, không dưới năm cặp nhiệt độ đo nhiệt độ bề mặt, bốn trong số đó được cố định trên đường chéo của vùng sưởi ấm của tấm gia nhiệt và khoảng cách từ mỗi góc là 150 mm và cặp nhiệt điện thứ năm được đặt ở trung tâm của tấm sưởi. Nhiệt độ đo được tại bất kỳ điểm nào không được thấp hơn nhiệt độ yêu cầu và chênh lệch + 5% hoặc +15 ° C (tùy theo giá trị nào nhỏ hơn).
2. Ống gia nhiệt: được làm bằng thép không gỉ SUS304, chiều dài là 2M, đường kính danh nghĩa là 88mm, 108mm, 133mm ba thông số kỹ thuật. Ba ống sưởi ấm được bố trí cạnh nhau và các ống cách nhiệt đúc sẵn có thể được kiểm tra riêng. Phần cuối của ống gia nhiệt phải được cung cấp một phần bảo vệ không nhỏ hơn 75 mm và một bộ gia nhiệt phụ để tránh mất nhiệt quá mức ở phần cuối của mẫu thử. Một cặp nhiệt điện được lắp đặt cứ sau 0,3 m của ống sưởi và đo nhiệt độ bề mặt của ống sưởi. Các cặp nhiệt điện được bố trí xung quanh ống sưởi theo hình xoắn ốc xung quanh khoảng 90 °. Nhiệt độ đo được tại bất kỳ điểm nào không được thấp hơn nhiệt độ yêu cầu và chênh lệch + 5% hoặc +15 ° C (tùy theo giá trị nào nhỏ hơn).
3. Hệ thống đo nhiệt độ: Đường kính của dây cặp nhiệt điện là 5,0mm, nhiệt độ đo là 0-1250 ° C; nhiệt độ được thu thập bởi mô-đun PLC +.
4. Phần điều khiển: Sử dụng mô-đun PLC, máy vi tính điều khiển đường cong nhiệt độ bề mặt nóng trong thời gian thực và xuất báo cáo.
5. Tốc độ gia nhiệt: 5 ° C / phút hoặc 3 ° C / phút có thể được đặt.
6. Thu thập nhiệt độ: được thu thập cứ sau 2 phút và hiển thị theo đường cong;
7. Thời gian đáp ứng cặp nhiệt điện: <0,5s từ khóa hình ảnh
8. Lỗi nhiệt độ: ± 0,5 ° C
9. Lỗi thời gian: 1s / h
10. Máy tính: Một bộ máy tính (ít nhất đáp ứng các yêu cầu sau: máy tính thương hiệu hàng đầu; CPU: thế hệ INTEL I5-III; bộ nhớ: 4G trở lên; đĩa cứng: 500G trở lên; ; màn hình: 20 màn hình LCD LED trở lên, độ phân giải 1600 * 900 trở lên; hệ thống windows xp.), một máy in. Một bộ phần mềm kiểm tra.
11. Được trang bị máy đo phẳng và cảm biến: đo độ cong vênh.
12. Được trang bị lon mẫu

Tính năng, đặc điểm
1. Nó được xử lý bằng máy công cụ CNC, và hình vòng cung rất đẹp và thanh lịch. Nó có các đặc tính của gỉ đẹp và chống ăn mòn. Các bộ phận khác được làm bằng thép 45 #, mạ bề mặt dày / thép không gỉ SUS304.
