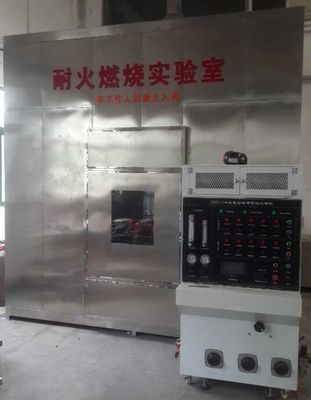

Cần có cáp thiết bị kiểm tra hỏa hoạn BS6387 để duy trì tính toàn vẹn của mạch trong điều kiện cháy

Thiết bị kiểm tra BS6387 cho cáp cần thiết để duy trì tính toàn vẹn của mạch trong điều kiện cháy

Tóm lược

Thiết bị thử nghiệm này đối với khả năng chống cháy của cáp yêu cầu
để duy trì tính toàn vẹn của mạch trong điều kiện cháy.Nó được áp dụng cho cáp của
điện áp danh định không quá 600/1 000 V và có đường kính tổng thể nhỏ hơn hoặc
bằng 20 mm.

Tuân theo Tiêu chuẩn BS6387

Thử nghiệm đưa ra trong tiêu chuẩn Anh này có thể áp dụng cho cáp có hai hoặc nhiều
ruột dẫn cách điện, cho dù cáp có kết hợp kim loại khác hay không
các yếu tố như áo giáp, màn hình hoặc dây dẫn bảo vệ mạch.Bài kiểm tra cũng
áp dụng cho cáp có một ruột dẫn cách điện với điều kiện là cáp
kết hợp ít nhất một nguyên tố kim loại khác.Thử nghiệm không áp dụng cho
cáp có một ruột dẫn cách điện nhưng không có phần tử kim loại khác

Thành phần thiết bị

1. kiểm tra khả năng chống cháy một mình

Băng thử khả năng chống cháy bao gồm các bộ phận sau: hệ thống cáp đỡ, thiết bị phát hiện liên tục, nguồn nhiệt.

Hệ thống hỗ trợ cáp: Cáp kẹp các áo cáp theo chiều ngang qua các kẹp.Phần giữa của cáp được cố định bằng hai vòng kim loại (khoảng cách 300mm), và vòng kim loại được nối đất với các phần kim loại khác của thiết bị.Thiết bị đỡ cáp được thể hiện trên Hình 1. Đối với cáp không có đường kính giáp nhỏ hơn 10mm, hoặc các cáp khác có dịch chuyển đáng kể trong quá trình thử nghiệm, có 3 vòng kim loại, mỗi vòng được cố định tại vòng kim loại ban đầu khoảng 150mm.

2. Thiết bị phát hiện liên tục: Cho dòng điện đi qua tất cả các lõi của cáp, máy biến áp ba pha nối sao hoặc ba máy biến áp một pha (hoặc máy biến áp một pha nếu thử nghiệm là cáp một lõi), và có đủ Khả năng duy trì dòng rò tối đa cho phép là 3A ở điện áp thử nghiệm.Nối bóng đèn với mỗi dây lõi ở đầu kia của cáp và đặt dòng điện xấp xỉ 0,25A ở điện áp danh định của cáp.

3. nguồn nhiệt:
1. Heat là một đầu đốt khí hình ống dài 610 mm có thể cưỡng bức cung cấp khí mêtan và ngọn lửa mạnh.
2. Đo nhiệt độ: Một nhiệt kế có đường kính 2mm được đặt sát cửa gió vào, song song với đầu đốt trên 75mm
3. Kiểm tra nhiệt độ và thời gian ngọn lửa: (xem cấp đốt cháy BS6387)
A 650. C ± 40 ° C - 3 giờ
B 750. C ± 40 ° C - 3 giờ
C 950. C ± 40 ° C - 3 giờ
S 950. C ± 40 ° C -20 phút

4. Mẫu cáp: Mẫu là một phần của thành phẩm, không nhỏ hơn 1200 mm, và 100 mm lớp vỏ bọc và lớp bọc được loại bỏ ở cả hai đầu.Các dây ở các đầu của cáp phải phù hợp với các kết nối điện.
5. Điện áp kiểm tra: 200 ~ 1000V có thể điều chỉnh

Các loại khác nhau củathử lửa?
Thử nghiệm cháy - chẳng hạn như thử phản ứng và khả năng chống cháy của vật liệu và kết cấu, và thử nghiệm tính năng của các bộ phận và hệ thống ngăn chặn đám cháy (ví dụ: bình chữa cháy và vòi phun nước), hệ thống phát hiện và báo động và cáp cũng như hệ thống thông gió thoát nhiệt và khói.
