Nhà Sản phẩmThiết bị kiểm tra cháy

Thiết bị kiểm tra giải phóng nhiệt dây và cáp

Thiết bị kiểm tra giải phóng nhiệt dây và cáp

  • Thiết bị kiểm tra giải phóng nhiệt dây và cáp
  • Thiết bị kiểm tra giải phóng nhiệt dây và cáp

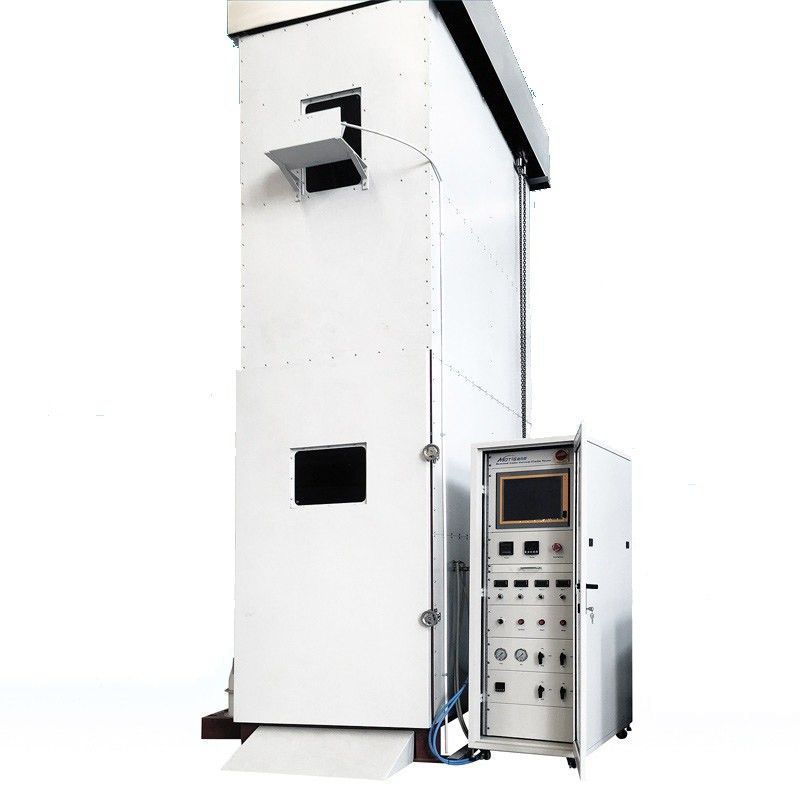

Thiết bị kiểm tra giải phóng nhiệt dây và cáp
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SKYLINE
Chứng nhận: CE
Số mô hình: SL817
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: negotiated
chi tiết đóng gói: trường hợp gỗ dán
Thời gian giao hàng: 25 ngày làm việc
Điều khoản thanh toán: T/T, thư tín dụng, Western Union, MoneyGram
Khả năng cung cấp: 1 đơn vị / tháng
Tiếp xúc
Chi tiết sản phẩm
SKYLINE: Thiết bị kiểm tra giải phóng nhiệt dây và cáp Tiêu chuẩn: DIN EN 50399, 2017, EN 50399
Điện: 110 V AC 60Hz / 230V AC 50Hz, 5A Nhiệt độ môi trường: Hoạt động 10 ° C đến 35 ° C
Điểm nổi bật:

thiết bị kiểm tra tính dễ cháy

,

phòng thí nghiệm kiểm tra tính dễ cháy

DIN EN 50399: 2017 Thiết bị kiểm tra giải phóng nhiệt dây và cáp với đầu dò tốc độ hai chiều bằng thép không gỉ

Giơi thiệu sản phẩm

EN 50399 quy định thiết bị và phương pháp thử nghiệm để đánh giá sự lan truyền ngọn lửa theo phương thẳng đứng, sự tỏa nhiệt và tạo khói của dây hoặc cáp chụm được gắn thẳng đứng, điện hoặc quang, trong các điều kiện xác định.EN 50399 nêu chi tiết về thiết bị và cách bố trí cũng như hiệu chuẩn của thiết bị đo đạc sẽ được lắp đặt để đo sự thoát nhiệt và sinh khói trong quá trình thử lửa.Các quy trình kiểm tra được sử dụng để kiểm tra phê duyệt kiểu để phân loại cáp trong Euroclasses B1ca, B2ca, Cca và Dca được đưa ra.

Các thông số kỹ thuật

1. Buồng thử nghiệm có kích thước 1.000 ± 100 (W) x 2.000 ± 100 (D) x 4.000 ± 100 (H) mm.Mặt dưới của buồng thử cao hơn mặt đất trong khi mặt sau được bổ sung vật liệu cách nhiệt để cách nhiệt.
2) Ở phần dưới của buồng thử, có một lỗ có kích thước 800 ± 20 (W) x 400 ± 10 (D) ở vị trí 150 ± 10mm tính từ mặt trước của buồng để cung cấp không khí.
3.Có một lỗ xả có kích thước 300 ± 30 (W) x1.000 ± 100 (D) ở góc phía sau của phần trên cùng của buồng thử để cho phép thải khói trong quá trình thử nghiệm.
4.Một bẫy lửa được lắp đặt ở mặt trước của đầu đốt của máy thử độ lan truyền ngọn lửa thẳng đứng để ngăn chặn cháy ngược bởi khí propan nhằm đảm bảo an toàn tối đa.
5.Không giống như thiết bị IEC60332-3 thông thường, thiết bị thử nghiệm lan truyền ngọn lửa thẳng đứng ghi lại tất cả các điều kiện kiểm soát và thử nghiệm với máy tính để thêm thân thiện với người dùng.
6.Nếu dừng thử nghiệm đốt cháy quá mức do thiết bị Phun nước được lắp đặt để dập tắt.
7.Chương trình theo yêu cầu trên tiêu chuẩn và 70.000Btu / h có thể được lập trình.
8. Kích thước thang bằng thép không gỉ rộng: 500 (W) × 3, 500 (H) mm.
9. Kích thước thang bằng thép không gỉ tiêu chuẩn: 800 (W) × 3, 500 (H).
10.Hai bộ hỗn hợp đầu đốt propan và venturi tiêu chuẩn.
11. Làm theo danh mục tiêu chuẩn có thể lập trình để chọn một bài kiểm tra.
12. Hệ thống xả bao gồm máy hút khói, ống xả, hệ thống hút gió, quạt ly tâm và bộ biến tần.
13. Phần ống dẫn chứa tất cả các đầu dò lấy mẫu khí, đầu dò nhiệt độ và lưu lượng khối lượng và có các cổng cho hệ thống đo khói.
14. Máy phân tích oxy thuận từ, sử dụng phương pháp thay đổi thuận từ để đo nồng độ oxy trong khí.Khoảng nồng độ từ 0-25%.
15. Máy phân tích carbon Dioxide (hồng ngoại) để sử dụng trong phép đo giải phóng nhiệt.Khoảng nồng độ từ 0-10%.
16.Bộ lọc hút, bẫy lạnh, cột sấy, máy bơm và bộ điều chỉnh chất thải để điều hòa khí mẫu trước khi phân tích.
17. Hệ thống thu thập dữ liệu và phần mềm.

Tính năng và ứng dụng

1. Bộ tủ 19 tiêu chuẩn, bao gồm máy phân tích khí CO2 thuận từ, hồng ngoại không phân tán;
2. Bảng thu thập dữ liệu Advantech Đài Loan 1 bộ, có thể thu thập nhiệt độ, chênh lệch áp suất khí và dữ liệu máy phân tích khí, v.v.;
3. Đầu dò tốc độ hai chiều bằng thép không gỉ, với một bộ thiết bị phát hiện áp suất gió như cảm biến vi sai áp suất;
4. Cặp nhiệt điện OMEGA loại K của Hoa Kỳ 3, phát hiện nhiệt độ khí thải 1 bộ;
5. Được trang bị một bộ thiết bị đầu dò thu gom khí, được kết nối bằng ống PTFE, có thể thu thập khí ăn mòn;
6. Bẫy lạnh hút ẩm, bộ điều chỉnh lưu lượng và điện áp ổn định khí, 1 bộ thiết bị bơm thu gom khí CAST của Mỹ, được trang bị ống thép không gỉ và kết nối ống PTFE;
7.Một hệ thống đo mật độ khói bằng đèn sợi đốt bao gồm nguồn sáng sợi đốt và thiết bị nhận điốt quang silicon;
8. Được trang bị 5 bộ lọc trung tính, dải mật độ quang 0,1-2;
9. 4 thiết bị điều khiển lưu lượng khối lượng nhập khẩu, được trang bị van giảm áp, van điện từ, v.v ...;
10. Phần mềm thử nghiệm tiêu chuẩn, bao gồm các quy trình hiệu chuẩn, và có thể được sử dụng để thử nghiệm đốt cháy monome;
11. Được trang bị 1 bộ thiết bị máy tính và máy in;
12. Thiết bị thử nghiệm như ống xả và quạt ly tâm;
13. Hai bộ điều khiển lưu lượng khối lượng propan;
14. Hai bộ điều khiển lưu lượng khối không khí;
15. Hiệu chuẩn ngọn lửa 22,5KW và 30KW có thể được thực hiện bằng bộ điều khiển lưu lượng khối tác động trên một đầu đốt;
16. Bó dây và thiết bị thử cháy cáp.

Ứng dụng:Hệ thống thử nghiệm là một thử nghiệm cháy quy mô trung bình mô phỏng cáp đi kèm hoặc cáp quang.Cáp thử nghiệm được lắp đặt trên một thang thép tiêu chuẩn thẳng đứng và được đánh lửa bằng nguồn đánh lửa xác định để đánh giá hành vi đốt cháy và hiệu suất đốt cháy của cáp.Dữ liệu hiệu suất đốt cháy cho các giai đoạn đầu của cháy cáp,

Thử nghiệm tốc độ tỏa nhiệt phản ánh sự nguy hiểm của ngọn lửa lan dọc theo cáp và tác động tiềm tàng của nguồn lửa đối với khu vực lân cận.Kiểm tra mật độ khói cho thấy tầm nhìn của khu vực cháy và mức độ nguy hiểm của khói đối với an toàn cá nhân.

Chi tiết sản phẩm của Thiết bị kiểm tra sự thoát nhiệt của dây và cáp

Thiết bị thử nghiệm EN 50399 bao gồm thiết bị IEC 60332-3, đo nhiệt độ tỏa ra, đo mật độ khói và hệ thống đầu vào không khí được sửa đổi.Điều này được thực hiện bằng cách lắp một phần ống dẫn có thiết bị nhỏ vào hệ thống xả của giàn khoan và sử dụng phần mềm này với thiết bị và phần mềm phân tích khí đồng hành.Phần ống dẫn chứa tất cả các đầu dò lấy mẫu khí, đầu dò nhiệt độ và lưu lượng khối lượng và có các cổng cho hệ thống đo khói.
Thử nghiệm có thể thu được các đặc tính sau của cáp hoặc cáp trong các điều kiện đốt cháy nhất định:
Ngọn lửa lây lan Ngọn lửa FS
Tỷ lệ giải phóng nhiệt Tỷ lệ giải phóng nhiệt HRR
Tổng giải phóng nhiệt Tổng giải phóng nhiệt THR
Tỷ lệ tạo khói Tỷ lệ tạo khói SPR
Tổng sản lượng khói Tổng sản lượng khói TSP
Chỉ số tốc độ tăng trưởng đốt cháy Tỷ lệ tăng trưởng cháy FIGRA

Tiêu chuẩn

DIN: DIN EN 50399: 2017
EN: EN 50399
GB / T 31248: 2014
Kích thước: 1120 mm (W) x 2200 mm (D) x 5600 mm (H)
Trọng lượng: 1200kg

Yêu cầu cài đặt

Điện: 110V AC 60Hz / 230V AC 50Hz, 5A
Nhiệt độ môi trường: Hoạt động 10 ° C đến 35 ° C
Khí: không khí và propan

Bộ kiểm tra ngọn lửa theo chiều dọc cáp bó.pdf
