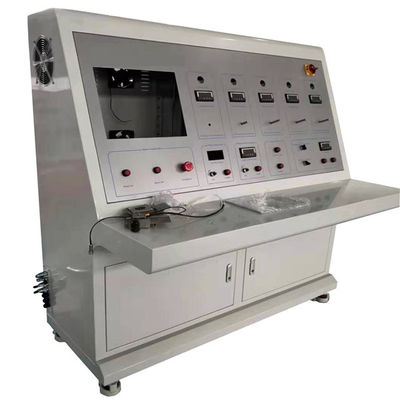

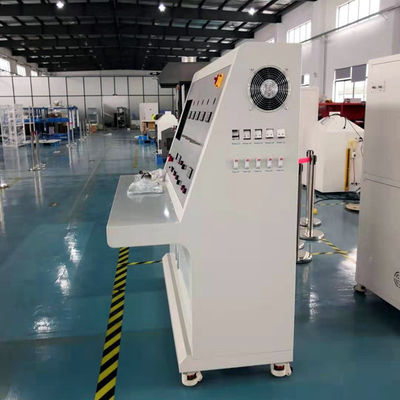

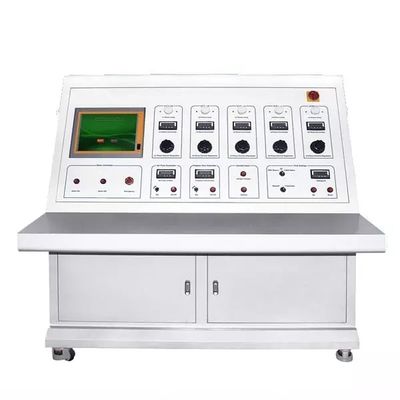

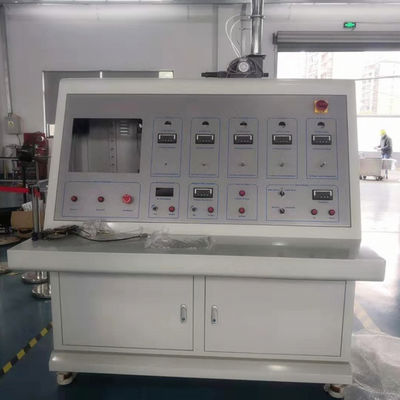

Thiết bị kiểm tra chống cháy dây và cáp

Giơi thiệu sản phẩm

Thiết bị thử nghiệm này được sử dụng để thử nghiệm các loại cáp cần thiết để duy trì tính toàn vẹn của mạch điện khi cháy đơn lẻ hoặc cháy có giật ở nơi điều kiện thử nghiệm dựa trên ngọn lửa có công suất nhiệt được kiểm soát tương ứng với nhiệt độ ít nhất là 750 ° C hoặc cháy có giật ở nhiệt độ ít nhất là 830 ° C.

Các thông số kỹ thuật

1.Nguồn nhiệt: Đầu đốt khí Propane loại ruy băng AGF
2. Cấu tạo với 3 hàng lỗ chữ thập, Chiều rộng trung bình phía trước của đầu đốt: 15mm, Đường kính lỗ: 1,32mm, Khoảng cách giữa tâm: 3,2mm.
3.Một hàng lỗ được đánh bóng trong lỗ thí điểm để bảo vệ ngọn lửa ở cả hai mặt của tấm Đầu đốt.
4.Hai cặp nhiệt điện được lắp đặt theo chiều ngang, cách nhau 45mm trái và phải của đường tâm đầu đốt để kiểm tra nhiệt độ.
5. Bộ điều khiển lưu lượng lớn để điều chỉnh khí và lưu lượng không khí, độ chính xác không ít hơn 1,5%.
6. Phần mềm có thể hiển thị nhiệt độ hiệu chuẩn đầu đốt, khí propan và tốc độ dòng khí, v.v.
7. Dòng điện được cung cấp bởi máy biến áp sao ba pha có đủ công suất để duy trì điện áp thử nghiệm yêu cầu khi không thể duy trì tính toàn vẹn của mạch.
8.Chỉ báo kết nối dây dẫn (chỉ báo LED) để tạo thành dòng điện.
9. Giá trị điện áp được đặt tự động bằng phần mềm và được điều chỉnh bởi bộ điều khiển bảng điều khiển.
10. Hiển thị kỹ thuật số của dữ liệu hiện tại và điện áp, độ chính xác của dòng điện là 0,001A.
11.Bảo vệ dòng điện sử dụng cầu chì 2A.
12. Dữ liệu đo thời gian thực của tất cả dòng điện và điện áp được máy tính thu thập và các đường cong của dòng điện và điện áp được tạo ra.
13.Khi không thể duy trì tính toàn vẹn của mạch, đèn báo tương ứng bị tắt, máy tính sẽ tự động xác định trạng thái và ghi lại thời gian, đồng thời gửi cảnh báo bằng âm thanh và ánh sáng.

Tính năng sản phẩm

1. Thiết bị đỡ mẫu phải sao cho vỏ bọc hoặc đầu được bảo vệ của cáp hoặc mẫu cáp được đỡ theo chiều ngang.Một đầu của mẫu được kẹp bằng kẹp cố định để tránh dịch chuyển, đầu kia đỡ mẫu, cáp hoặc Phần giữa của cáp được đỡ bằng hai vòng kim loại cách nhau 300 mm.Vòng kim loại và các bộ phận kim loại khác của thiết bị hỗ trợ được nối đất tốt.Đường kính trong của vòng kim loại là khoảng 150 mm, và thanh tròn có đường kính 10 ± 2 mm được sử dụng.
2. Nguồn đánh lửa là đầu đốt ruy-băng khí propan AGF của Mỹ với chiều dài đầu phun là 500mm và chiều rộng danh nghĩa của miệng phun là 15mm.Vòi phun có ba hàng so le với đường kính danh nghĩa là 1,32mm và khoảng cách giữa là 3,2mm.Có một cái ở mỗi bên của vòi phun.Các lỗ nhỏ đóng vai trò là lỗ dẫn hướng để duy trì ngọn lửa cháy và dung sai kích thước là ± 5%;
3. Bộ điều khiển lưu lượng khối lượng nhập khẩu điều chỉnh lưu lượng khí và không khí, và độ chính xác đọc không nhỏ hơn 1,5%;
4. Van giảm áp nhập khẩu có thể cung cấp áp suất đầu ra 0,1Mpa ± 3pa;
5. Đồng hồ đo áp suất nhập khẩu, có thể cung cấp dải áp suất 0-200kpa;
6. Cặp nhiệt điện Omega nhập khẩu có đường kính 1,5mm để hiệu chuẩn nhiệt độ đầu đốt;
7. Có thể cài đặt thời gian đốt thử nghiệm, và tự động ngắt gas;
8. Phần mềm kiểm tra tiêu chuẩn, có thể hiển thị nhiệt độ hiệu chuẩn đầu đốt, lưu lượng propan, lưu lượng khí;
9. Thử nghiệm áp dụng cho cáp có điện áp danh định từ 0,6 / 1,0 KV trở xuống;
10. Trong quá trình thử nghiệm, dòng điện được sử dụng để kiểm tra tính liên tục phải đi qua tất cả các ruột dẫn của cáp.Dòng điện này được cung cấp bởi một máy biến áp ba pha hình sao.Máy biến áp có đủ công suất để duy trì điện áp thử nghiệm yêu cầu khi dòng điện rò cho phép.Ở đầu kia của mẫu, từng dây dẫn hoặc từng bộ dây dẫn được nối với một thiết bị trỏ (chỉ thị LED) để tạo thành dòng điện qua đó có thể thu được dữ liệu trong phần mềm máy tính;
11. Cài đặt điện áp có thể được nhập bởi máy tính, tự động cài đặt giá trị điện áp.Điện áp cũng có thể được tinh chỉnh thông qua các nút trên bảng điều khiển;
12. Bảo vệ dòng điện mạch thử nghiệm sử dụng cầu chì và phù hợp với loại D II được quy định trong GB 13539.5.Cầu chì tiêu chuẩn 2A.Dễ dàng thay thế.Và sử dụng bộ ngắt mạch thu nhỏ nhập khẩu để bảo vệ từng mạch thử nghiệm;
13. Dữ liệu dòng điện và điện áp của cáp thử nghiệm đều được đưa qua thiết bị thứ cấp, được hiển thị bằng kỹ thuật số, độ chính xác của dòng điện thử nghiệm là 0,001A, và dòng điện thực tế là 0,25A là dòng điện thử nghiệm tốt nhất;
14. Dữ liệu đo thời gian thực của tất cả các dòng điện và điện áp được máy tính thu thập và tạo ra các đường cong dòng điện và điện áp, hiển thị các đường cong dòng điện và điện áp của mỗi cáp trong điều kiện cháy, đồng thời xác định hiệu suất chống cháy.Có thể thực hiện phân tích sâu hơn về cáp như một hàm của thời gian cháy.Dữ liệu cuối cùng được lưu trữ trong cơ sở dữ liệu máy tính và một báo cáo tiêu chuẩn được tạo ra để dễ dàng truy cập;
15. Hiệu chỉnh nhiệt độ ngọn lửa trước khi thử nghiệm, cặp nhiệt điện bọc thép nhập khẩu được hiệu chuẩn, nhiệt độ hiệu chuẩn được máy tính thu thập trong ít nhất 10 phút và chế độ lửa được chọn trong máy tính.Theo chế độ cung cấp lửa, máy tính thực hiện lấy mẫu ở trạng thái ổn định và tính toán chênh lệch theo nhiệt độ thu thập, và đưa ra báo cáo xác minh.Lưu báo cáo và lưu vào cơ sở dữ liệu để đảm bảo độ tin cậy và thẩm quyền của việc xác minh;
16. Trong quá trình thử nghiệm, khí và không khí phụ đều là bộ điều khiển lưu lượng khối, và bộ điều khiển lưu lượng được trộn đều, máy tính sẽ tự động điều khiển van lưu lượng và dữ liệu được ghi lại theo thời gian thực trong cơ sở dữ liệu.Máy tính sẽ tự động điều khiển tỷ lệ khí và không khí phụ giúp đốt cháy Hoàn toàn, tạo ngọn lửa ổn định và ổn định nhiệt độ ngọn lửa;
17. Khi mạch được cấp điện bình thường, mỗi mạch sử dụng đèn báo đã nhập.Khi dòng không hoàn toàn trong điều kiện ngọn lửa, chỉ báo mạch tương ứng bị dập tắt.Máy tính tự động xác định trạng thái hiện tại và điều khiển âm thanh và ánh sáng cảnh báo.

Ứng dụng: Dụng cụ thử lửa dây và cáp được sử dụng để kiểm tra khả năng chống cháy của cáp đối với hệ thống dây điện hoặc lưới điện, và đốt trong ngọn lửa không nhỏ hơn 750 ° C và 950 ° C để kiểm tra tính toàn vẹn của cáp để duy trì mạch điện .

Tiêu chuẩn

IEC: IEC 60331-11 & 12: 2002, IEC 60331-21 ~ 23: 1999
IEC 60331 Thử nghiệm đối với cáp điện trong điều kiện linh hoạt Tính toàn vẹn của mạch
IEC 60331 Part 11 Cháy đơn lẻ ở nhiệt độ ngọn lửa ít nhất là 750 ° C
IEC 60331 Phần 21 Cáp có điện áp danh định đến và bao gồm 0,6 / 1kV
IEC 60331 Phần 12 Cháy có chấn động ở nhiệt độ ngọn lửa ít nhất là 830 ° C
IEC 60331 Part 31Fire with shock Cáp có điện áp danh định lên đến và bao gồm 0,6 / 1kV
Kích thước: 1750 mm (W) x 680 mm (D) x 1400 mm (H)
Cân nặng: 160kg

Yêu cầu cài đặt

Điện: AC 380V 3 pha, 50 / 60Hz, 30A
Nhiệt độ môi trường: Hoạt động 10 ° C đến 35 ° C
Phòng thử nghiệm: 3.000 mm (W) x 3.000 mm (D) x 3.000mm (H)
Khí: Không khí và Propan
