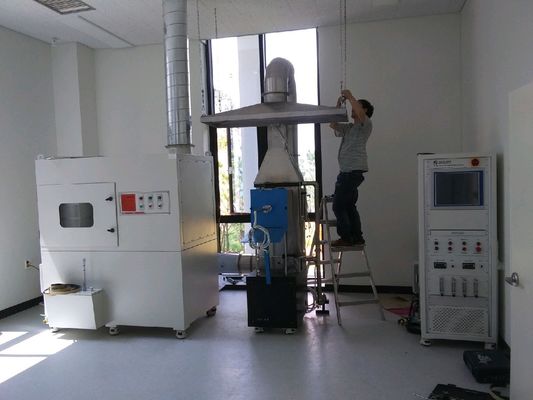

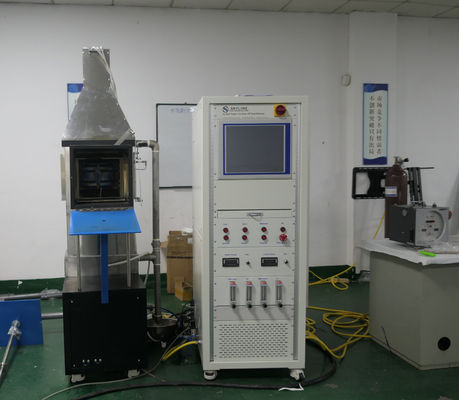

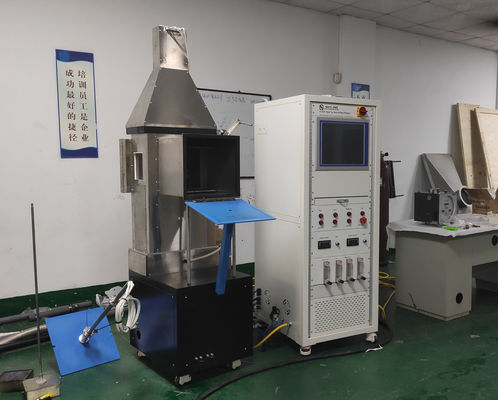

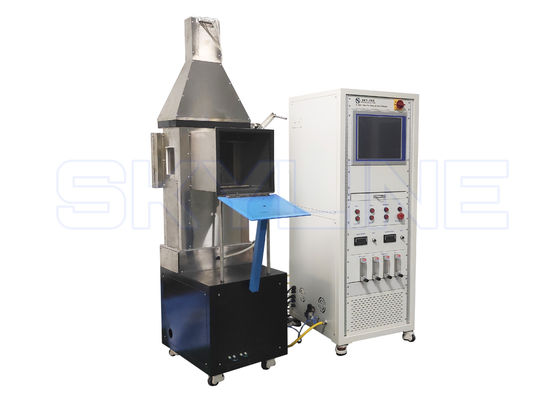

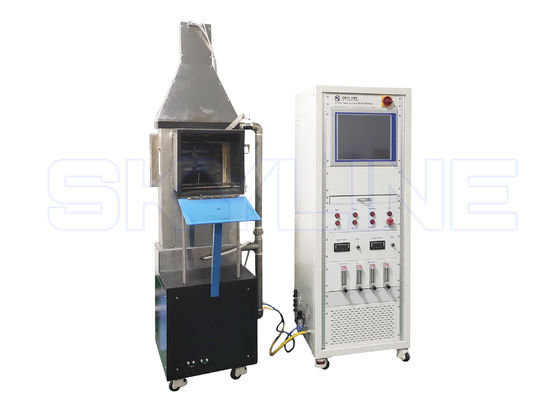

Máy đo tốc độ tỏa nhiệt AITM 2.0006 OSU cho vật liệu hàng không

Máy đo tốc độ tỏa nhiệt AITM 2.0006 OSU cho vật liệu hàng không

Máy đo tốc độ tỏa nhiệt AITM 2.0006 OSU cho vật liệu hàng không
video
Máy đo tốc độ tỏa nhiệt AITM 2.0006 OSU cho vật liệu hàng không
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SKYLINE
Chứng nhận: CE
Số mô hình: SL833
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: negotiated
chi tiết đóng gói: trường hợp gỗ dán
Thời gian giao hàng: 10 ngày làm việc
Điều khoản thanh toán: T / T, L / C, Western Union, MoneyGram
Khả năng cung cấp: 1 đơn vị / tháng
Tiếp xúc
Chi tiết sản phẩm
Kiểm tra tỷ lệ giải phóng nhiệt: Kiểm tra vật liệu hàng không Tiêu chuẩn: AITM 2.0006 、 BSS 7322
Yêu cầu về điện: 220 V, 35 Amps Nhiệt độ môi trường: 10 ℃ đến 35 ℃
Kích thước: 760mm (Rộng) x 1850mm x (H) x 850mm (D) Cân nặng: 218kg
Điểm nổi bật:

Máy đo tốc độ giải phóng nhiệt OSU

,

Máy đo tốc độ tỏa nhiệt AITM 2.0006

,

Thiết bị kiểm tra tính dễ cháy BSS 7322

Máy kiểm tra tốc độ giải phóng nhiệt OSU Phòng thử nghiệm đốt bằng thép không gỉ Được trang bị

Thông tin sản phẩm

Máy kiểm tra tốc độ giải phóng nhiệt OSU được FAA của Cục Hàng không Liên bang Hoa Kỳ phê duyệt ban đầu được thiết kế bởi Smith của Đại học Bang Ohio vào năm 1972, và sau đó trở thành một thiết bị kiểm tra đốt cháy được FAA chỉ định để kiểm tra tốc độ tỏa nhiệt của các vật liệu Hàng không.Các tiêu chuẩn thử nghiệm là FAR Phần 25 Phụ lục F Phần IV, Airbus AITM 2.00.06, Boeing BSS 7322.



Sự chỉ rõ

A. Đơn vị chính

1. Bộ phận chính OSU (1 bộ)

1) Kích thước thiết bị:760mm (W) x 1850mm x (H) x 850mm (D)

2) Buồng thử nghiệm

- Nguồn nhiệt bức xạ và đảm bảo mật độ thông lượng nhiệt là 35 ± 0,5kW / m2

- Điều này sẽ xác định xem vật liệu có tuân thủ các yêu cầu của FAR 25.853 hay không

- Bốn phần tử cacbua silicon Loại LL 508mm x 16mm với điện trở danh định 1,4 Ohms làm nguồn nhiệt với vỏ thép không gỉ chống ăn mòn

- Một tấm phản xạ làm từ thép không gỉ nằm phía sau các bộ phận

- Ở phía trước các phần tử, một mặt nạ hình kim cương cắt ngắn, được làm bằng thép không gỉ, điều này cung cấp mật độ thông lượng nhiệt đồng đều trên diện tích được chiếm bởi mẫu dọc 151 × 151mm

- Wand Assembly để chiếu sáng các đầu đốt hiệu chuẩn và thí điểm phía trên

- Bộ điều khiển công suất toàn cầu kép để dễ dàng điều chỉnh độ đồng đều thông lượng nhiệt

- Hoa tiêu trên và hoa tiêu dưới (có đánh lửa bằng tia lửa) và hiệu chỉnh đầu đốt khí mêtan

- Máy đo nhiệt độ để đo tốc độ tỏa nhiệt, với năm điểm nối cặp nhiệt điện nóng trong ống khói và năm điểm nối cặp nhiệt điện lạnh trong buồng không khí

3) Giá đỡ mẫu (1 bộ)

- Hai người giữ mẫu

- Mỗi giá đỡ mẫu được chế tạo từ thép không gỉ

2. Hệ thống phân phối khí (1 bộ)

- Nhiệt độ không khí là 21-24 ℃

- Không khí ở lưu lượng 0,043m3/ giây trở lên

- lỗ tấm tròn viền vuông 0,5 ± 0,1mm

- nằm trong một ống tròn có đường kính là 38 ± 1mm

- Ống góp cấp không khí ở đáy của phần hình chóp phải có 48 lỗ không gian đều nhau



B. Phụ kiện

1. Bộ điều khiển (1 bộ)

- Kiểm soát tốc độ dòng chảy hiệu chuẩn

- Đánh lửa đầu đốt thấp hơn

- Thông lượng nhiệt hiệu chuẩn: thông lượng nhiệt hiệu chuẩn là hai cảm biến thông lượng nhiệt được làm mát bằng nước được cung cấp để đo mật độ thông lượng nhiệt tại tâm và từng góc

2. Hệ thống máy tính (1 bộ)

- CPU: Pentium 4 3.0Ghz trở lên

- RAM: 512MB trở lên

- Ổ cứng: 80GB trở lên

- Màn hình: LCD 17 “trở lên

- Máy in: Laser Jet

- Phần mềm: Windows XP trở lên

Đặc điểm hiệu suất

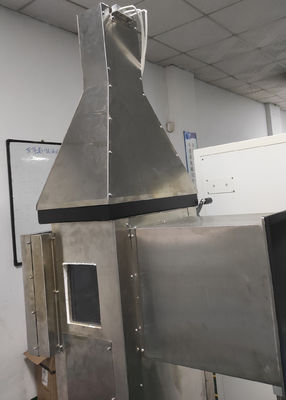

1. Buồng đốt thử nghiệm bằng thép không gỉ với cửa sổ quan sát bằng kính nhiệt độ cao;
2. Nguồn bức xạ nhiệt là 4 thanh sưởi Glowbars, có thể cung cấp thông lượng bức xạ nhiệt 35KW / M2.
3. Hai bộ điều khiển nhiệt độ PID độc lập được sử dụng để điều khiển nhiệt độ sưởi.
4. Được trang bị thiết bị đẩy mẫu bằng khí nén hoàn toàn tự động và thiết bị cửa che chắn;
5. Được trang bị đầu đốt trên và đầu đốt dưới có thể di chuyển được;
6. Lưu lượng kế rôto có thể được sử dụng để điều chỉnh tốc độ dòng khí của đầu đốt trên và dưới.
7. Được trang bị thiết bị đốt hiệu chuẩn kiểu chữ T có thể di chuyển và bộ điều khiển lưu lượng;
8. Bộ điều khiển lưu lượng khối lượng được áp dụng để hiệu chuẩn nhiệt độ nhiệt tự động.
9. Đồng hồ đo lưu lượng nhiệt làm mát bằng nước được trang bị chế độ làm mát để đo thông lượng bức xạ nhiệt của bề mặt đám cháy.
10. Thiết bị kiểm soát nhiệt độ không khí có thể cung cấp nhiệt độ và dòng khí không đổi cho buồng thử nghiệm.
11. Lưu lượng kế lỗ được sử dụng để đo áp suất dòng chảy vào thùng thử nghiệm.
12. Được trang bị hệ thống thu thập dữ liệu và phần mềm kiểm tra tiêu chuẩn giải phóng nhiệt.

Các thông số kỹ thuật

Kích thước 760mm (W) x 1850mm x (H) x 850mm (D)
Cân nặng 218kg
Yêu cầu về điện 220 V, 35 Amps
Nhiệt độ môi trường xung quanh 10 ℃ đến 35 ℃
Khí phụ trợ Nhiệt độ không đổi và khí dòng điện không đổi
Khí đốt mêtan
Tiêu chuẩn AITM 2.0006, BSS 7322, FAR PHẦN 25 PHỤ LỤC F Phần IV
Các ứng dụng Vật liệu hàng không
