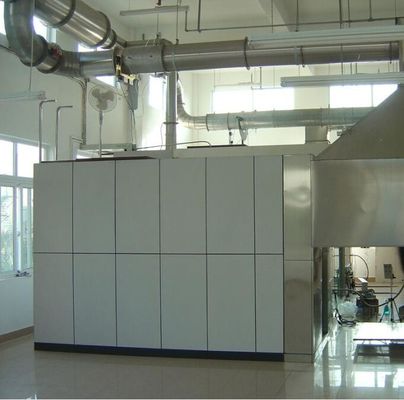

Máy kiểm tra phát thải nhiệt 16 CFR1633 với hai chỉ số

Máy kiểm tra phát thải nhiệt 16 CFR1633 với hai chỉ số

  • Máy kiểm tra phát thải nhiệt 16 CFR1633 với hai chỉ số
Máy kiểm tra phát thải nhiệt 16 CFR1633 với hai chỉ số
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SKYLINE
Chứng nhận: CE
Số mô hình: SL-CFR
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: negotiated
chi tiết đóng gói: trường hợp gỗ dán
Thời gian giao hàng: 35 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 1 đơn vị / tháng
Tiếp xúc
Chi tiết sản phẩm
Nệm: Thiết bị kiểm tra đốt cháy Tiêu chuẩn: 16CFR 1633
Máy phân tích khí: Servomex thiết bị đo lưu lượng: phạm vi 0-450mg / s, độ chính xác ± (0,8% rdg + 0,2% FS)
Kiểm soát lưu lượng khí đã hiệu chỉnh: phạm vi là 0-7g / s, độ chính xác là ± (0,8% rdg + 0,2% FS) Rotameter: phạm vi 0-1,5L / phút
Điểm nổi bật:

Thiết bị kiểm tra phát thải nhiệt nệm

,

Thiết bị kiểm tra phát thải nhiệt 16 CFR1633

,

Thiết bị kiểm tra tính dễ cháy 16 CFR1633



Máy kiểm tra phát thải nhiệt 16 CFR1633 nệm



Giơi thiệu sản phẩm

Máy kiểm tra phát thải nhiệt đệm CFR 1633.Nên đặt hai chỉ số để hạn chế ngọn lửa lan rộng trên nệm hoặc bộ nệm.Hai chỉ số này là: nệm / bộ nệm cao nhất trong thời gian thử nghiệm 30 phút Mức tỏa nhiệt cao nhất không được vượt quá 200 kilowatt (kW) và tổng lượng nhiệt tỏa ra không được vượt quá 15 mega joules (MJ) trong 10 phút đầu tiên của bài kiểm tra.





Cấu hình tham số

  1. Hệ thống điều khiển lưu lượng khí thải
Mục lục mục Kỹ thuật và đặc điểm kỹ thuật
1.1 Tủ hút Được lắp đặt ngay phía trên lỗ mở của buồng đốt, cách mặt đất 1,8 ~ 2,0 mét, kích thước đáy là 2440 * 2440mm, chiều cao là 1000mm và vật liệu là SS304 ;
1,2 Máy trộn khí thải Lắp đặt và lắp đặt máy hút khói hình nón ngay phía trên, kích thước 900 * 900 * 900mm, bên trong lắp hai tấm inox 900 * 500, một bên được khoét lỗ φ400 để kết nối với đường ống, chất liệu là SS304
1,3 Ống xả khói φ là 400mm, dài 5000mm, bao gồm nhiều phần, được kết nối bằng mặt bích và vòng đệm chịu nhiệt độ cao, cả hai đầu được lắp đặt với thiết bị cân bằng khí thải, vật liệu là SS304;
1,4 Quạt thông gió Quạt hút ly tâm, thùng chứa bên trong được làm bằng thép không gỉ, có thể chịu được nhiệt độ cao của khí thải không nhỏ hơn 300 ℃, và lượng không khí được điều chỉnh vô cấp bằng bộ biến tần
Hệ thống hút khói đủ cho toàn bộ lượng khói do thử nghiệm đốt điện thoại di động tạo ra và công suất hút khói không nhỏ hơn 8000m³ / h;
2. Phần đo lường toàn diện
2.1 Phần đo lường toàn diện Một đoạn ống thép không gỉ có chiều dài 2155mm và đường kính 400mm, được làm bằng SS304, được trang bị các cảm biến như áp suất, nhiệt độ, đường dẫn ánh sáng và lấy mẫu;
2,2 Thiết bị cảm biến áp suất Đầu dò hai chiều, làm bằng thép không gỉ, được lắp đặt ở trung tâm của đường ống, và các khoang phía trước và phía sau được kết nối với cảm biến chênh lệch áp suất thông qua ống PTFE để phát hiện sự chênh lệch áp suất trong đường ống;
Cảm biến chênh lệch áp suất được lắp đặt trên giá đỡ của phần đo lường toàn diện để đảm bảo rằng việc đọc chênh lệch áp suất có độ trễ ngắn và không bị mất và thời gian phản hồi của T90 là dưới 3 giây
Cảm biến áp suất, phạm vi là 0-2000Pa, độ chính xác ± 5Pa ;
2.3 Thiết bị cảm biến nhiệt độ Áp dụng cặp nhiệt điện Omega của Mỹ, đường kính 0,5mm, cặp nhiệt điện kiểu K bọc thép cách điện đáp ứng các yêu cầu của IEC;
Phạm vi 0-1000 ℃, độ chính xác 0,1 ℃
2,4 Thiết bị đo đường dẫn quang học

Hệ thống suy hao quang học là loại đèn sợi đốt, được lắp đặt trên phần đo toàn diện với đầu nối mềm và bao gồm các thiết bị sau: Đèn là đèn sợi đốt và được sử dụng ở nhiệt độ màu (2900 ± 100) K.Nguồn điện là dòng điện một chiều ổn định, và biên độ dao động dòng điện trong khoảng ± 0,5% (Bao gồm nhiệt độ, độ ổn định ngắn hạn và dài hạn);

Hệ thống thấu kính được sử dụng để làm ngưng tụ ánh sáng thành chùm sáng song song có đường kính ít nhất là 20mm.Lỗ phát sáng của tế bào quang điện phải nằm ở tiêu điểm của thấu kính phía trước nó và đường kính (d) của nó phải phụ thuộc vào tiêu cự (f) của thấu kính sao cho d / f nhỏ hơn 0,04 ;

Máy dò và đầu dò điốt quang silicon nhập khẩu, buồng phát hiện quang có độ ổn định tuyến tính 0,1%, dải đo 10 bit, đáp ứng phân bố phổ của điốt quang silicon phù hợp với CIE (đường cong chiếu sáng) và hàm tiêu chuẩn V (γ) có thể đạt ít nhất ± Độ chính xác 5%;

Thời gian đáp ứng 90% của hệ thống suy hao quang không quá 3s;

2,5 Thiết bị thu mẫu khí Ống lấy mẫu thử nghiệm xuyên ống, được làm bằng SS304, có thiết kế có thể tháo rời để tạo điều kiện loại bỏ cacbua tích tụ trong ống lấy mẫu và giảm thời gian trễ của hệ thống
2. Khí và hệ thống điều khiển của nó
3.1 Đầu đốt Đầu đốt chữ T đặc biệt để đốt nệm bao gồm các đầu đốt chính và phụ.Nó được lắp đặt trên xe đẩy di động và được trang bị tạ và chân tiêu chuẩn.Chiều cao của đầu ghi chữ T có thể điều chỉnh được và vật liệu là SS304;
3.2 Thiết bị đánh lửa Phương pháp đánh lửa bằng ngọn lửa mở dài được áp dụng, có thể đánh lửa từ xa, an toàn và tỷ lệ đánh lửa thành công không dưới 99% ;
Đầu đốt chính và phụ được trang bị thiết bị đánh lửa ngọn lửa mở dài, thiết bị được trang bị đường ống cấp khí riêng biệt, không ảnh hưởng đến dòng chảy của đầu đốt và có thể điều chỉnh riêng thông qua van kim ;
Được trang bị thiết bị đánh lửa bằng tia lửa điện để đánh lửa lâu, không cần đánh lửa bằng tay, an toàn và điều khiển từ xa;
3,3 Kiểm soát dòng khí đầu đốt Đầu đốt chính và phụ tương ứng được trang bị đồng hồ đo lưu lượng khối lượng để kiểm soát lưu lượng propan ;
Sử dụng lưu lượng kế khối lượng Alicat của Mỹ, môi trường là propan, phạm vi 0-450mg / s, độ chính xác ± (0,8% rdg + 0,2% FS), thời gian đáp ứng 0,1 giây;
Dòng khí được kiểm soát bằng phần mềm và thời gian ngọn lửa được điều khiển tự động ;
3,4 Lò đốt cát đã hiệu chuẩn Lò đốt cát đã hiệu chuẩn
Được trang bị thiết bị đánh lửa mở ngọn lửa dài và thiết bị đánh lửa bằng tia lửa điện, có thể đánh lửa từ xa, an toàn và tỷ lệ thành công cao;
3.5 Kiểm soát dòng khí đã hiệu chỉnh Sử dụng lưu lượng kế khối lượng Alicat của Mỹ, môi chất là propan, phạm vi 0-7g / s, độ chính xác ± (0,8% rdg + 0,2% FS), thời gian đáp ứng 0,1 giây và ngọn lửa hiệu chuẩn tối đa là 300kw;
Dòng khí hiệu chuẩn được điều khiển bằng phần mềm, có thể tự động điều khiển nguồn ngọn lửa hiệu chuẩn từng bước với công suất 75kw / 160kw ;
3.6 Hệ thống điều khiển Sử dụng Omron PLC để kiểm soát dòng khí, được trang bị thiết bị cắt khí, an toàn và đáng tin cậy;
Cấu hình riêng biệt của hộp điều khiển khí, an toàn và thuận tiện cho việc vận hành và bảo trì ;
  1. Hệ thống xử lý khí thải
4.1 Lọc khí thải

Được trang bị thiết bị lọc ba giai đoạn, lọc bụi lâu dài trong khí thải:

Bộ lọc thô bông sợi thủy tinh cấp một, lọc các hạt cacbua lớn trong khí thải, và vật liệu lọc có thể được thay thế nhanh chóng;

Bộ lọc Parker của Mỹ hạng hai, phần tử lọc là PTFE, độ chính xác là 2μm, và phần tử lọc có thể nhanh chóng được tháo ra và thay thế;

Lọc màng PTFE ba giai đoạn, với độ chính xác 0,5μm, loại bỏ độ ẩm hiệu quả;

4.2 Bẫy lạnh Bẫy lạnh kiểu bơm nén, công suất làm lạnh 320KJ / h, điều khiển nhiệt độ chính xác 0,1 ℃, thay đổi tĩnh 0,1K, tự khởi động và không cần bảo dưỡng
4.3 Bẫy hơi Tự động xả nước làm mát do bẫy lạnh tạo ra, không cần bảo trì ;
4.4 Cột làm khô Được sử dụng để làm khô hơi nước còn sót lại trong khí mẫu, nó có thể nhanh chóng được tháo rời và thay thế bằng môi trường làm khô
4,5 Bơm lấy mẫu Bơm lấy mẫu chân không KNF của Đức, với công suất lấy mẫu 16L / phút, có thể liên tục tạo ra áp suất lấy mẫu 50KPa, với độ kín khí cao, tiếng ồn thấp và độ rung thấp
4,6 Rotameter Rotameter nhập khẩu với dải đo 0-1,5L / phút, có thể ổn định dòng khí mẫu đầu ra và giảm sai số đo do sự dao động của dòng khí;
3. Hệ thống phân tích nồng độ khí
5.1 Máy phân tích khí (Servomex)

Máy phân tích O2 nhập khẩu, phân tích nồng độ O2 thuận từ, dải đo 0-21%, độ chính xác 0,01%, thời gian phản hồi không quá 12 giây, độ trôi máy phân tích và tiếng ồn không quá 100ppm trong vòng 30 phút;

Độ lệch tuyến tính: ≤1% FS;

Độ lặp lại: ≤0.5FS

Mưa nổi không: ≤1% FS / 7D;

Thời gian bắt đầu: ≤30 phút;

Máy phân tích CO / CO2 nhập khẩu, phân tích nồng độ CO / CO2 loại IR, dải đo CO: 0-1%, độ chính xác 0,01%, CO2: 0-10%, độ chính xác 0,01% và thời gian phản hồi không quá 12 giây.
3. Hệ thống thu thập dữ liệu
6.1 Mô-đun chuyển đổi

Sử dụng mô-đun mua lại Advantech,

Độ chính xác thu thập nồng độ khí là 100 × 10-6;

Độ chính xác thu thập nhiệt độ là 0,1 ℃;

Độ chính xác thu thập chênh lệch áp suất là 0,1Pa;

Độ chính xác thu được thời gian là 0,1 giây;

Các tín hiệu khác là 0,1% giá trị đầu ra toàn quy mô;

6.2 thu thập dữ liệu

Hệ thống ghi lại và lưu trữ các dữ liệu sau ít nhất 3 giây một lần:

Sự chênh lệch áp suất của đầu dò hai chiều, Pa;

Nhiệt độ đường ống, K;

Nồng độ O2,%;

Nồng độ CO,%;

Nồng độ CO2,%;

Tốc độ dòng khối lượng của propan, mg / s

Thời gian, s

7. Phần mềm điều hành tiêu chuẩn
Phần mềm điều hành tiêu chuẩn bao gồm các chức năng sau
7.1 Giám sát trạng thái hệ thống Đọc trạng thái và giá trị tín hiệu của từng cảm biến trong hệ thống ;
7.2 Hiệu chuẩn cảm biến Hiệu chuẩn cảm biến cho nhiệt độ, áp suất gió, đường dẫn ánh sáng, phân tích nồng độ, v.v.
7.3 Hiệu chuẩn hệ thống 16CFR1633 Quy trình hiệu chuẩn bước hệ thống tiêu chuẩn
7.4 Thủ tục hoạt động tiêu chuẩn Quy trình vận hành tiêu chuẩn 16CFR1633
7,5 Báo cáo đánh giá Truy cập dữ liệu thô và xuất báo cáo thử nghiệm
7. Các thiết bị phụ trợ khác
7.1 Khung thử nghiệm mẫu Được hàn bằng sắt thép góc 38mm, kích thước 1900 * 990 * 115mm
7.2 Công cụ vị trí 1 Được sử dụng để xác nhận vị trí thẳng đứng của nệm và khung thử nghiệm, vật liệu là SS304
7.3 Công cụ vị trí 2 Dùng để xác nhận khoảng cách giữa đầu đốt và nệm, làm bằng hợp kim nhôm
7.4 VCR Video bài thi tuyển sinh
7,5 Thang đo lực kéo Dùng để xác nhận lực do đầu đốt chính tác động lên bề mặt nệm
7.6 Máy tính để bàn Máy tính công nghiệp AdvanTech và giao diện thu thập dữ liệu tích hợp cải thiện tính ổn định của hoạt động hệ thống.
