Độ chính xác 5% ASTM E1623 Nhiệt lượng thang đo trung gian

Nhiệt lượng kế trung gian ASTM E1623

1.Giới thiệu sản phẩm

Nhiệt lượng kế quy mô trung gian, được sử dụng để đo đặc tính đốt cháy của các mẫu tiếp xúc theo chiều dọc với nguồn bức xạ cụ thể

2. Thông số kỹ thuật

• 2.1 Thiết bị bao gồm tấm bức xạ, giá đỡ mẫu, hệ thống thu gom khí thải và khí mẫu, hệ thống phân tích và xử lý dữ liệu khí và hệ thống cung cấp khí;
• 2.2 Giá đỡ bảng bức xạ được hàn bằng ống vuông 50 * 50mm và bề mặt được phủ một lớp sơn đen, có thể tăng tuổi thọ sử dụng một cách hiệu quả.Ống vuông có thể được làm mát bằng nước làm mát để tránh biến dạng nhiệt;
• 2.3 Tấm bức xạ bao gồm một tấm gốm chịu nhiệt độ cao, bề mặt có thể tạo thành nguồn bức xạ hồng ngoại không cháy và cường độ không nhỏ hơn 50kw/m2;
• 2.4 Kích thước của một đĩa gốm đơn là 95 * 158mm, 4 mảnh tạo thành một mô-đun, tổng cộng 27 mô-đun tạo thành nguồn bức xạ có kích thước 1524 * 1330mm;
• 2.5 Được trang bị đầu đốt thí điểm, được đánh lửa bằng thiết bị đánh lửa tia lửa điện;
• 2.6 Mỗi mô-đun 3 được trang bị riêng thiết bị thổi, thiết bị kiểm soát khí tự nhiên và máy trộn Venturi;
• 2.7 Giá đỡ mẫu được hàn bằng thép carbon, có thể chịu được nhiệt độ cao và hỗ trợ ổn định các mẫu dày tới 152mm;
• 2.8 Giá đỡ mẫu được lắp đặt trên xe đẩy và mẫu thử nghiệm có thể được định vị và tháo ra nhanh chóng bằng đường ray trên mặt đất;
• 2.9 Được trang bị thiết bị cân, độ chính xác thấp tới 1g;
• 2.10 Được trang bị vỏ bảo vệ làm mát bằng nước để bảo vệ mẫu khỏi nhiệt độ bề mặt dưới 100°C trước khi tiếp xúc với bức xạ và có thể di chuyển ra khỏi vỏ bảo vệ làm mát bằng nước trong vòng 2 giây thông qua thiết bị khí nén;
• 2.11 Được trang bị nhiệt kế để đo nhiệt độ bề mặt của tấm bức xạ, với độ chính xác thấp tới 1oC;
• 2.12 Bộ đánh lửa bằng dây đốt điện, được lắp ở phía dưới và phía trên mẫu, dùng để đốt mẫu thử;
• 2.13 Đồng hồ đo lưu lượng nhiệt làm mát bằng nước Schmidt-Boelter, dải đo 0-50kw/m2, độ chính xác ±3%;
• 2.14 Bảng hiệu chuẩn dòng nhiệt, làm bằng tấm phủ axit silicic 740kg/m3, kích thước 1000*1000*12,7mm, tổng cộng 5x5 25 lỗ hiệu chuẩn bố trí trên bề mặt, dùng để hiệu chỉnh nhiệt bức xạ;

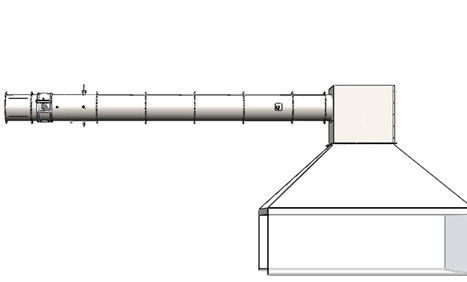

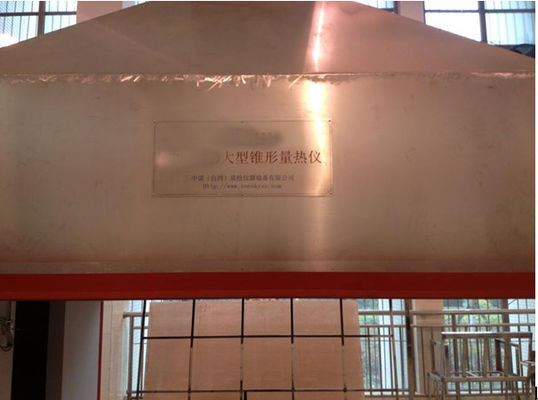

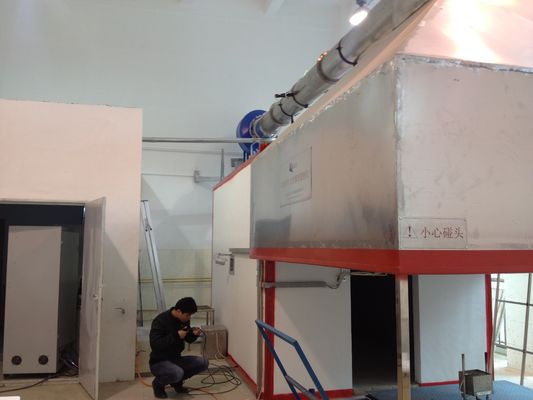

• 2.15 Bộ thu khí thải hình nón được lắp đặt ngay phía trên bàn cân và mẫu.Kích thước đáy là 2440mm * 2440mm và chiều cao là 1000mm.Mặt trên của bộ thu khí thải hình nón có hình vuông 900mm*900mm*900mm.*Tấm thép 900mm được lắp đặt ở hình vuông trên cùng để tạo thành bộ trộn đồng nhất khí thải;
• 2.16 Chiều dài ngắn nhất của ống xả bằng thép không gỉ không nhỏ hơn 5000mm, đường kính 400mm và cả hai đầu đều được trang bị thiết bị trộn khí thải;
• 2.17 Hệ thống hút khói có đủ công suất để thu gom toàn bộ khí thải sinh ra trong quá trình thử nghiệm đốt, lượng khí thải của quạt được điều chỉnh liên tục và công suất xả khói không nhỏ hơn 8000m3/h;
• 2.18 Quạt hút là quạt ly tâm, bể trong được làm bằng thép không gỉ, nhiệt độ không dưới 300 độ và quạt chuyển đổi tần số được sử dụng để điều chỉnh tốc độ;

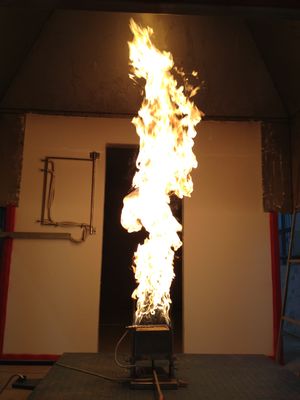

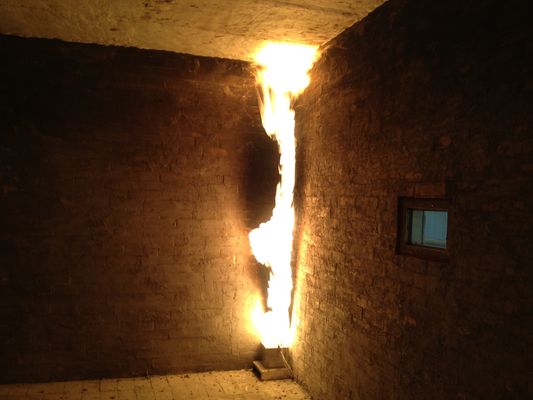

• 2.19 Việc đánh lửa của đầu đốt hộp cát áp dụng phương pháp đánh lửa bề mặt và không sử dụng đánh lửa bằng tia lửa điện và các phương pháp đánh lửa khác có tỷ lệ đánh lửa thành công thấp.
• 2.20 Bộ điều khiển lưu lượng khối được nhập khẩu, phạm vi là 0g/s-7g/s, độ chính xác đọc không nhỏ hơn 1,5% và công suất đầu ra tối đa là 300KW;
• 2.21 Một đường ống có chiều dài 500mm có ba cặp nhiệt điện tích hợp và vị trí lắp đặt cặp nhiệt điện cách bộ thu ít nhất 400mm;
• 2.22 Đường ống có chiều dài 2155mm trong khu vực đo tổng hợp được trang bị đầu dò áp suất, ba cặp nhiệt điện và thiết bị thăm dò lấy mẫu khí;
• 2.23 Hệ thống lấy mẫu khí thải, bao gồm bộ lọc bồ hóng, bẫy lạnh, cột sấy, máy bơm và bộ điều chỉnh chất lỏng thải, phải có khả năng đảm bảo thu thập hiệu quả các mẫu khí thải và loại bỏ chất thải;
• 2.24 Bơm màng nhập khẩu, lưu lượng: 33L/phút, chân không: 700 ㎜Hg, áp suất: 2,5 bar;
• 2.25 Đầu lọc của bộ lọc bồ hóng PARKER của Mỹ được làm bằng PTFE rắn, bên trong có vật liệu lọc PTFE 0,5um;
• 2.26 Đầu lọc của bộ lọc độ ẩm được làm bằng PTFE rắn và chất lỏng phía dưới có thể thoát qua bẫy;
• 2.27 Bình ngưng loại máy nén, công suất làm lạnh 320KJ/h, độ ổn định điểm sương 0,1 độ, điểm sương thay đổi tĩnh 0,1K, cấp bảo vệ IP20;
• 2.28 Thông số nhập khẩu có dải lưu lượng 0-1L/phút.
• 2.29 Ba cặp nhiệt điện OMEGA, tất cả đều là cặp nhiệt điện loại K cách điện có bọc thép đường kính 0,5mm.Các tiếp điểm phải được đặt trên một cung tròn có bán kính tính từ trục (87±5) mm, với góc bao gồm 120 °;
• 2.30 Hai bộ đầu dò hai chiều được kết nối với cảm biến áp suất nhập khẩu có phạm vi tối thiểu (0-100) Pa và độ chính xác ± 2Pa.Thời gian đáp ứng 90% đầu ra của cảm biến áp suất tối đa là 1 giây;
• 2.31 Đầu dò lấy mẫu khí được nối với bộ điều chỉnh khí và máy phân tích khí đầu vào O2, CO2.Độ chính xác của máy phân tích oxy là 0,02% và thời gian phản hồi không quá 12 giây;
• 2.32 Máy phân tích oxy nhập khẩu phải là loại thuận từ và có thể đo ít nhất 16%-21%(V/V) 02. Thời gian đáp ứng của máy phân tích oxy không quá 12 giây.Trong vòng 30 phút, độ lệch và tiếng ồn của máy phân tích Không quá 100×10-6.Đầu ra của máy phân tích tới hệ thống thu thập dữ liệu phải có độ phân giải tối đa 100×10-6;
• 2.33 Máy phân tích carbon dioxide nhập khẩu phải là loại IR và có thể đo CO2 với nồng độ ít nhất 0% -10% và độ tuyến tính của máy phân tích phải đạt ít nhất 1% trên toàn thang đo.Thời gian đáp ứng của máy phân tích không được vượt quá 12 giây.Đầu ra của máy phân tích tới hệ thống thu thập dữ liệu phải có độ phân giải tối đa 100×10-6;
• 2.34 Hệ thống suy giảm quang học là loại đèn sợi đốt, được lắp đặt trên ống bên của ống xả khói có khớp nối mềm và bao gồm các thiết bị sau:
• 2.35 Đèn là đèn sợi đốt và được sử dụng ở nhiệt độ màu (2900±100)K.Nguồn điện là dòng điện một chiều ổn định và phạm vi dao động hiện tại nằm trong phạm vi ± 0,5% (bao gồm nhiệt độ, độ ổn định ngắn hạn và dài hạn);
• 2.36 Hệ thấu kính, dùng để tập trung ánh sáng thành một chùm tia song song có đường kính ít nhất là 20 mm.Lỗ phát sáng của tế bào quang điện phải đặt ở tiêu điểm của thấu kính phía trước nó và đường kính (d) của nó phải phụ thuộc vào tiêu cự (f) của thấu kính sao cho d/f nhỏ hơn 0,04 ;
• 2.37 Máy dò và đầu dò photodiode silicon nhập khẩu, phòng phát hiện quang điện có độ ổn định tuyến tính 0,1%, phạm vi đo 10 bit, độ đáp ứng phân bố quang phổ của photodiode silicon phù hợp với CIE (đường cong chiếu sáng), hàm tiêu chuẩn V(γ) có thể đạt được tại độ chính xác tối thiểu ±5%;
• 2.38 Thời gian đáp ứng 90% của hệ thống suy giảm quang học không được vượt quá 3 giây;
• 2.39 Hệ thống thu thập dữ liệu (dùng để ghi dữ liệu tự động), đối với O2 và CO2, độ chính xác tối thiểu là 100×10-6 (0,01%), đối với đo nhiệt độ, độ chính xác là 0,5oC, đối với tất cả các thiết bị khác, thiết bị đầy đủ -giá trị đầu ra tỷ lệ 0,1% của 0,1S theo thời gian.Áp dụng mô-đun mua lại của Advantech Đài Loan;
• 2.40 Hệ thống thu thập dữ liệu ghi lại và lưu trữ các giá trị liên quan sau ít nhất 3 giây một lần:
• Thời gian, s;
• Lưu lượng khối lượng khí propan đi qua đầu đốt, mg/s;
• Chênh lệch áp suất của đầu dò hai chiều, Pa;
• Nồng độ O2, (V oxy/V không khí)%;
• Nồng độ CO2, (V carbon dioxide/V không khí)%;
• Giá trị nhiệt độ ba điểm của vùng đo toàn diện, K.
• 2.41 Phần mềm kiểm tra tiêu chuẩn, bao gồm các loại hiệu chuẩn cảm biến, hiệu chuẩn hệ thống và giao diện phần mềm hướng dẫn kỹ thuật.
• Nhiệt lượng kế được sử dụng là gì?
• Nhiệt lượng kế được sử dụng đểđo thể tích và nhiệt sinh ra trong một khoảng thời gian nhất định.Dòng chảy được truyền qua một bể chứa đầy một phần nước có nhiệt dung và trọng lượng đã biết trước khi bắt đầu thí nghiệm.
