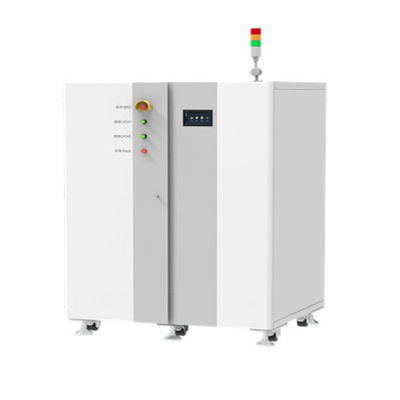

Hệ thống kiểm tra pin 600V300A để kiểm tra sạc và xả

Giới thiệu hệ thống

Hệ thống kiểm tra pin

Giơi thiệu sản phẩm :

Kiểm tra mô phỏng pin nguồn, kiểm tra tốc độ;

Thử nghiệm vòng đời;

Công suất, công suất, phát hiện năng lượng;

Kết hợp ảo các bộ pin nguồn: khớp đường cong phóng điện, phát hiện và đánh giá tính nhất quán của pin;

Phát hiện khả năng sạc và xả tốc độ cao;

Phát hiện mô-đun pin nguồn, pin lưu trữ năng lượng: điện áp monome, giám sát nhiệt độ monome (thiết bị điện áp cao).

Các tính năng (một số chức năng cần được tùy chỉnh):

Nền tảng phát hiện phóng điện hiệu suất cao được phát triển đặc biệt cho các mô-đun (gói) pin có mật độ năng lượng cao.

Thiết kế cách ly tần số nguồn, kết hợp với độ lệch nhiệt độ thấp, 24-bit đa kênh hiệu suất cao

Chip chuyển đổi tương tự sang số ADC, độ chính xác ở trạng thái ổn định cao hơn thiết bị truyền thống.

Hệ thống có mật độ năng lượng cao, tích hợp đa kênh và các chức năng phục hồi năng lượng.

Vận hành HMI, hiệu chỉnh tự động thông minh một phím.

Khả năng thích ứng BMS đa dạng, hỗ trợ sạc và xả cùng cổng/khác cổng, hỗ trợ sơ đồ rơle/MOSBMS;hỗ trợ mở rộng giao tiếp CAN và RS485 độc lập;hỗ trợ chức năng cấu hình DBC.

Điều khiển từ xa của máy tính chủ được thực hiện thông qua Ethernet, có thể nhận ra kết nối song song của các kênh, hỗ trợ mô phỏng xung và điều kiện làm việc.

Thiết kế giao diện tương tác giữa người và máy tính, các chức năng hệ thống đơn giản và dễ vận hành;hỗ trợ một số cài đặt tùy chỉnh;được trang bị dịch vụ nhắc nhở tự động hiệu chuẩn thường xuyên.

①Mô tả hệ thống

Hệ thống phát hiện Mô-đun & GÓI là thiết bị sạc và xả có độ chính xác cao được phát triển đặc biệt để thử nghiệm bộ pin công suất cao.Nó có các đặc điểm về tốc độ phản hồi động cao, độ chính xác ổn định cao, cấu hình linh hoạt của nhiều kênh, v.v. Nó hỗ trợ kiểm tra xung, kiểm tra vòng đời, kiểm tra mô phỏng tình huống công nghiệp.Hệ thống có chức năng thu hồi năng lượng và đầu vào đa kênh, có thể tiết kiệm rất nhiều điện năng tiêu thụ trong quá trình sạc và xả;nó sử dụng cấu trúc liên kết chuyển đổi DC tần số cao hai chiều, kết hợp với chip chuyển đổi AD 24 bit đa kênh hiệu suất cao, độ phân giải lấy mẫu cao hơn so với thiết bị một phạm vi truyền thống.

②Thực hành với các con số

③Kiến trúc hệ thống

Toàn bộ hệ thống áp dụng thiết kế kiến ​​trúc ba lớp (lớp hệ thống điện, lớp giám sát tập trung, lớp tương tác từ xa) và mỗi lớp độc lập với nhau và thực hiện các nhiệm vụ riêng để đảm bảo hệ thống hoạt động đáng tin cậy.

④Thiết kế hệ thống

1. Xác minh mô phỏng nghiêm ngặt

Xây dựng và cải tiến mô hình mô phỏng MTALAB;

Đảm bảo thiết kế tối ưu từng chỉ số thông số.

2. Thuật toán điều khiển giảm xóc thích ứng ban đầu

Triệt tiêu hiệu quả đỉnh cộng hưởng do bộ lọc LCL tạo ra để đảm bảo tính ổn định của hệ thống vòng kín .

⑤Cấu trúc hệ thống

1. Mô-đun AC-DC ba pha

Thiết kế không dòng ba pha:Áp dụng thiết kế không dòng ba pha tiên tiến, thông qua mạch PFC cầu ba pha trưởng thành và đáng tin cậy, điện áp bus ổn định, đáp ứng nhu cầu đáp ứng nhanh;

Công suất cao và sóng hài thấp:hệ số công suất hai chiều > 0,99, sóng hài dòng điện thấp < 5%, phù hợp với nhiều loại lưới điện khắc nghiệt khác nhau và biến tần được kết nối với lưới điện một cách đáng tin cậy;

thiết kế cách ly tần số:thông qua biến áp cách ly tần số nguồn, cách ly hai chiều, dòng năng lượng hai chiều, ổn định và đáng tin cậy;

Khả năng tương thích mạnh mẽ:khả năng tương thích điện từ tuyệt vời, mô-đun đáng tin cậy và hiệu quả hơn.

2. Mô-đun DC-DC hai chiều

Áp dụng mạch BUCK-BOOST:áp dụng mạch BUCK-BOOST hiệu quả và đáng tin cậy để nhận ra phản ứng sạc và xả nhanh;

Thiết kế bộ lọc LCL hiệu suất cao:kết hợp với mạch lọc LCL hiệu suất cao, độ gợn thấp, độ chính xác cao, điều khiển độc lập từng kênh, hỗ trợ kết nối song song kênh/mô-đun;

Đáp ứng các yêu cầu kiểm tra khác nhau:Cấu trúc liên kết hỗ trợ chuyển đổi linh hoạt và có thể mở rộng để tương thích với các cổng sạc và xả khác nhau, xả áp suất âm bằng không và đáp ứng các nhu cầu kiểm tra pin khác nhau.

Danh sách bộ phận thiết bị

Quản lý và phân tích dữ liệu

Yêu cầu cấu hình hệ thống PC

Sơ đồ triển khai mạng hệ thống

Hệ thống thành phần hóa học phát hiện pin BTS dựa trên mạng văn phòng ban đầu và nền tảng làm việc của thiết bị máy tính.Nó rất dễ thực hiện, thao tác đơn giản và người dùng có thể đăng nhập hệ thống từ xa thông qua Internet để thực hiện các thao tác khác nhau trên thiết bị;sử dụng kết nối mạng và cơ sở dữ liệu SQL, Điều khiển tập trung nhiều tủ thiết bị kết nối, quản lý tập trung, phân tích, thống kê toàn bộ dữ liệu.Hình 4 là sơ đồ triển khai mạng của thiết bị phát hiện pin BTS.

Yêu cầu môi trường vận hành thiết bị

Thông số kỹ thuật
