Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Skyline |
Số mô hình: | SL-U300-1 |
Số lượng đặt hàng tối thiểu: | 1 |
---|---|
Giá bán: | $3000-6000 |
chi tiết đóng gói: | trường hợp ván ép |
Thời gian giao hàng: | 15 ngày làm việc |
Điều khoản thanh toán: | T/T, L/C, D/A, D/P |
Khả năng cung cấp: | 20 BỘ mỗi tháng |
Trục X: | 100mm | Trục Y: | 100mm |
---|---|---|---|
độ phóng đại: | 10x, 20x, 50x, 100x | Sức mạnh: | 10/220V(AC).50/60Hz,400W |
đo độ chính xác: | (3+L/200) ừm | ||
Điểm nổi bật: | Thiết bị quang 100mm x trục,Thiết bị quang học trục x và y |

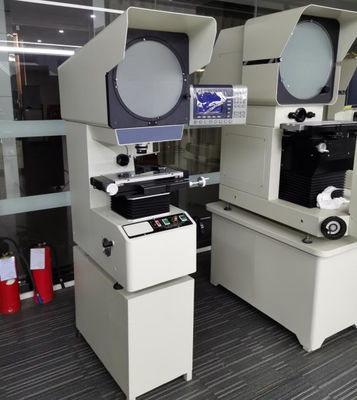

Ứng dụng và mục đích thử nghiệm
Chất lượng của hệ thống quang học của sản phẩm này là tuyệt vời, hình ảnh của ống kính mục tiêu là rõ ràng, và sự phóng to là chính xác.sai số đo đường viền nhỏ hơn 0.08%; lỗi chỉ số đo tọa độ có thể đạt đến (3 + L/200) μM; nó được trang bị một máy in vi mô đặc biệt và công tắc chân, rất thuận tiện cho đầu ra dữ liệu và lấy mẫu.Hình ảnh workpiece có thể là một hình ảnh thẳng đứng đầy đủ hoặc một hình ảnh đảo ngượcĐường nâng trục Z của máy chiếu này sử dụng phương pháp truyền đường sắt hướng dẫn, cải thiện tính ổn định và độ bền của thân máy bay. Máy chiếu có hình ảnh rõ ràng và phóng to chính xác.
Ưu điểm
So với các sản phẩm tương tự, máy chiếu đo được sản xuất bởi công ty chúng tôi có các đặc điểm sau:
1Thiết bị này có thể phát hiện hiệu quả đường viền và hình dạng bề mặt của các bộ phận công việc phức tạp khác nhau, chẳng hạn như: mẫu, các bộ phận dán, cam, quay vít, bánh răng,Máy cắt xay và các công cụ khác, dao và các bộ phận, cũng như đầu cuối, đồng hồ, và thép đá vv
2Nó có một loạt các ứng dụng rộng hơn. Nó được sử dụng rộng rãi trong máy móc, khuôn, đồng hồ, điện tử, công nghiệp nhẹ và các ngành công nghiệp khác.Nó là một thiết bị xác minh đo không thể thiếu cho phòng đo và xưởng sản xuất.
3Độ chính xác đo bằng thiết bị: (3+L/200) μm
4- Độ phân giải hiển thị kỹ thuật số của tọa độ X và Y: 0.0005mm
5Hệ thống xử lý dữ liệu: DP100 hệ thống xử lý dữ liệu đa chức năng, màn hình đầy đủ của Trung Quốc có thể thực hiện lấy mẫu đa điểm, quay phối hợp, điểm, đường, khoảng cách,đầu ra dữ liệu RS-232 phát hiện góc, có thể hiển thị đồ họa đo.
6Nó áp dụng 45 ° góc tua bin và thanh xoáy để nâng.
Các thông số kỹ thuật
150 * 50mm, 200 * 100mm, 300 * 150mm có thể được lựa chọn
Mô hình | SL-U300-1 | ||||
Bàn làm việc | Đi bộ theo trục X (mm) | 200 | |||
Dải đường (mm) về trục Y | 100 | ||||
Kích thước bàn kim loại (mm) | 350×170 | ||||
Kích thước bàn thủy tinh (mm) | 246×120 | ||||
Đi bộ theo trục Z (mm) | 100 ((Để tập trung) | ||||
Mđộ chính xác đo lường | (3+L/200) um | ||||
Độ phân giải của dây dẫn lưới | 0.0005mm | ||||
Màn hình chiếu |
Kích thước màn hình ((mm): Φ300mm Sử dụng công nghệ chụp ảnh Nhật Bản, khắc dòng chữ gạo. |
||||
Phạm vi quay: 0 ~ 360 ° | |||||
Độ phân giải hiển thị góc xoay: 1 ̊ hoặc 0,01° Tiếp nhận bộ mã hóa quay Nhật Bản |
|||||
Mục tiêu ống kính
|
Tăng kích thước |
10X (Điều cần thiết) |
20X (Tìm chọn) |
50X (Tự chọn) |
100X (Tự chọn) |
hình ảnh đối tượng ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
Khoảng cách làm việc ((mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
Hệ thống xử lý dữ liệu | Hệ thống xử lý dữ liệu đa chức năng, có thể đo điểm, đường và góc. | ||||
Ánh sáng |
Đèn Halogen 24V/150w Đèn truyền và phản xạ sử dụng đèn halogen 24V, 150W nhập khẩu từ Osram, Đức. |
||||
Lạnh | Không khí bị ép làm mát (3 fan trục) | ||||
Kích thước máy | 788*524*1152mm | ||||
Sức mạnh | 110/220V ((AC).50/60Hz,400W |
