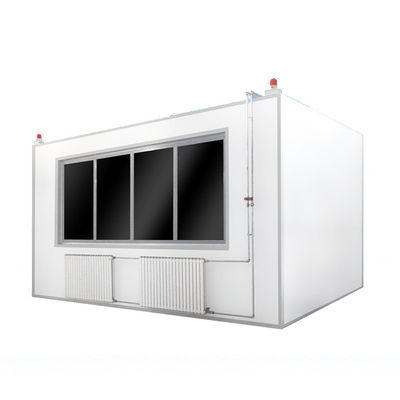

BS 8414-1 Cháy - Thử nghiệm bằng chứng cho hệ thống cách nhiệt bên ngoài tường ngoài

Giơi thiệu sản phẩm

Mô hình thử lửa cửa sổ mô phỏng một bề mặt tòa nhà thẳng đứng bao gồm một bức tường chính và một bức tường phụ dọc.

Hệ thống cách nhiệt bên ngoài được lắp đặt trên bề mặt tòa nhà. Việc mở buồng đốt ở dưới cùng của mô hình thử nghiệm mô phỏng các cửa sổ hoặc cửa mở của sàn trong tòa nhà thực tế. Ngọn lửa gỗ hoặc khí bắt lửa tràn ra từ cửa sổ để mô phỏng ngọn lửa sau khi đánh lửa trong phòng. Khi một ngọn lửa tràn ra từ cửa sổ hoặc lỗ, nó sẽ tấn công hệ thống cách nhiệt bên ngoài, kiểm tra mức độ thiệt hại của hệ thống cách nhiệt bên ngoài và phán đoán sự lan truyền ngọn lửa của nó. Tổng nhiệt phát ra trong 30 phút là khoảng 4500 MJ, và tốc độ giải phóng nhiệt cao nhất là khoảng (3 + 0,5) MW.

Tiêu chuẩn: BS 8414-1: 202 / GB / T 29416: 2012

Đặc điểm hiệu suất

1. Hệ thống kiểm tra cung cấp báo động đánh lửa sau 5 phút. Khi được kích hoạt, thời gian bắt đầu kiểm tra có thể được xác định tự động. Đồng thời, nhiệt độ thử nghiệm có thể được phân biệt tự động. Đồng thời, máy tính có thể hiển thị kiểm tra đốt cháy bằng tần số hình ảnh. Đồng thời, phần mềm máy tính có thể ghi lại thời gian rơi, thời gian thu gọn, giá trị nhiệt độ và đường cong nhiệt độ hiển thị và các thông tin liên quan đến thử nghiệm khác.

2. Một cảm biến tốc độ gió, 0-10M / S, với độ chính xác 0,1M / S;

3. Hai camera, bao gồm một thiết bị hiển thị máy tính 2.

4. Cặp nhiệt điện loại K: với vỏ bọc bằng thép không gỉ, phạm vi nhiệt độ là 0-1038 độ, độ chính xác nhiệt độ là (+ 0,1%) và dây cặp nhiệt điện là 500 feet.

5. Mô-đun ADAM-4118: Mô-đun đầu vào cặp nhiệt điện 8 chiều mạnh mẽ, kênh vi sai cấu hình độc lập 8 chiều; Hoạt động nhiệt độ rộng; Nhiệt độ hoạt động rộng hơn: -40- + 85 độ C; Khả năng chống ồn cao: đầu vào điện áp bảo vệ tăng 1KV, bảo vệ 3KV EFT và 8KV; Chống nhiễu mạnh: Bảo vệ đột biến 1KV ở đầu vào nguồn, 3KV EFT, bảo vệ 8KV ESD, rộng. Phạm vi đầu vào nguồn: + 10 ~ + 48 VDC; phạm vi đầu vào: + 10 ~ + 48 VDC;

6. Hai máy tính;

7. Ba hộp điều khiển điện tử;

8. Hộp chuyển đổi một tín hiệu;

9. Hệ thống dây điện trường.

Yêu cầu về điện: 220v, 50HZ, 5A

yêu cầu môi trường: nhiệt độ từ 10 ° C đến 35 ° độ ẩm (65 ± 5)%

Ứng dụng: vật liệu xây dựng
