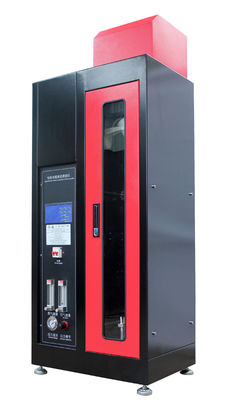

SAE-J 1128-2005 11-2008 Thiết bị kiểm tra cháy Thiết bị kiểm tra khả năng cháy dọc cho dây / cáp

Thiết bị kiểm tra độ cháy dọc SAE-J 1128-2005 cho Dây / Cáp Chiều dài 600 ± 25 mm

Ứng dụng

Máy thử đốt dọc dây / cáp đơn chủ yếu cho đường kính dây dẫn lớn hơn 8 mm (diện tích tiết diện lớn hơn 0,5mm2) hoặc dưới 8 mm (diện tích tiết diện nhỏ hơn 0,5mm2) của đánh giá tính dễ cháy của dây và cáp đơn. Thích hợp cho các thiết bị chiếu sáng, thiết bị điện hạ thế, thiết bị gia dụng, dụng cụ điện, động cơ điện, dụng cụ điện, dụng cụ điện tử, dụng cụ điện, đầu nối điện và các phụ kiện như các sản phẩm điện và điện tử của bộ phận nghiên cứu, sản xuất và kiểm tra chất lượng . Phần này thông qua cấu trúc sản phẩm được đề xuất của cấu trúc trộn không khí trong Phụ lục B của GB18380.12-2008, và cũng đáp ứng các yêu cầu của đơn vị kiểm tra chất lượng một cách chi tiết.

Các thông số kỹ thuật

Bộ điều khiển lập trình đủ màu 1.Seven inch, màn hình cảm ứng, + Điều khiển PLC, để đạt được đa chức năng điều khiển / phát hiện / tính toán / hiển thị dữ liệu.

2. Mức độ tự động hóa cao: thời gian kiểm tra hồ sơ tự động, kết quả kiểm tra tự động, thời gian tự động, đánh lửa tự động, ngọn lửa sau khi kết thúc đầu đốt Bunsen tự động trở lại, bạn có thể chọn tắt hay không tắt gas.
3. Khi bạn bắt đầu, bạn có thể chọn tự động đánh lửa, khởi động, dừng, ga, thời gian, đánh lửa, bảo quản, bảo quản, chiếu sáng, kiểm soát khí thải bằng điều khiển màn hình cảm ứng, chạm ngón tay, bạn có thể hoàn thành bài kiểm tra.
4. Nút hẹn giờ, với PLC tự động ghi, lưu trữ, ghi thời gian.
5. Hệ thống thời gian thử nghiệm tự động ghi lại và đưa ra kết quả thử nghiệm.
6. Đầu đốt: đường kính trong Phi 9,5mm + 0,5mm.
7. Kiểm tra góc nghiêng: 45 độ, chùm tia có thể di chuyển qua lại, tùy theo điều chỉnh độ dày của mẫu và vị trí đèn Bunsen.
8. Chiều cao ngọn lửa: 20 mm + 2 mm đến 190mm + 1mm điều chỉnh.
9. Thời gian ngọn lửa: 0-999.9s + 0.1s điều chỉnh.
10. Khí đốt: 95% khí propan (nói chung có thể sử dụng khí hóa lỏng thay thế).
11. Gas: sử dụng khí propan có độ tinh khiết cao hoặc khí hóa lỏng (thuộc sở hữu của người dùng).
12. Chiều dài dây và cáp thử nghiệm: 600 + 25mm.
13. Đường kính dây và cáp được kiểm tra: đường kính dây dẫn lớn hơn 0,8mm hoặc diện tích mặt cắt lớn hơn 0,5mm2.
14. Thiết bị nên được đặt trong gió và nhiệt độ là (23 + 10) C trong môi trường để thử nghiệm.
15. Công suất đầu đốt tiêu chuẩn: 1KW.
16. Điện áp nguồn: 220 V / 50Hz.
17. Lưu lượng khí: 0-1L / phút.
18. Lưu lượng khí: 1,5-15L / phút.
19. Vật liệu hộp: phun tĩnh điện thép tấm (có thể chỉ định vỏ thép không gỉ).
20. Kích thước thiết bị: dài 60 cm, rộng 45cm, cao 156cm.

Tính năng, đặc điểm

Thử nghiệm đốt dọc cáp đơn được đặt theo kích thước Bunsen (đầu đốt Bunsen) và nguồn khí cụ thể (Bing Wan), theo độ cao ngọn lửa nhất định và một số ứng dụng của góc lửa trên trạng thái thẳng đứng của ứng dụng mẫu để kiểm tra thời điểm đánh lửa, đánh lửa , thời gian đốt và đốt để đánh giá chiều dài dễ cháy và nguy cơ cháy.
