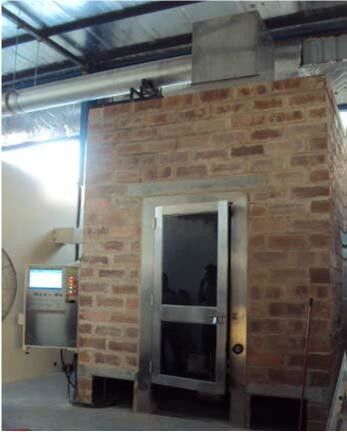

Thiết bị thử nghiệm lửa điều khiển bằng PLC

Máy kiểm tra khả năng bắt lửa theo phương thẳng đứng của cáp bó với PLC theo UL 1685

Tiêu chuẩn

Máy kiểm tra lan truyền ngọn lửa theo phương thẳng đứng của cáp bó được thiết kế theo các quy định liên quan của tiêu chuẩn UL1685, GB18380.3 về yêu cầu thử nghiệm đốt dây và cáp. Và đáp ứng các tiêu chuẩn IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Class D).

Ứng dụng
Máy kiểm tra lan truyền ngọn lửa theo phương thẳng đứng của cáp bó là thiết bị được sử dụng để kiểm tra việc lắp đặt theo phương thẳng đứng của cáp bó hoặc cáp quang để ngăn chặn sự lan truyền ngọn lửa theo phương thẳng đứng trong các điều kiện quy định, là thiết bị cần thiết cho thử nghiệm đốt bó cáp điện, cáp điều khiển và cáp quang. Ngoài ra, nếu điều chỉnh đầu đốt của máy thử 20 độ, nó có thể đạt được theo tiêu chuẩn thử nghiệm IEEE 383 (IEEE 1202). Máy thử này có thể được trang bị cổng cấu hình thiết bị giải phóng nhiệt, với máy phân tích khí có thể đo các giá trị công suất nhiệt như HRR (tốc độ giải phóng nhiệt), SPR (tốc độ tạo khói) và các giá trị khác.

Kinh nghiệm của người dùng
1, Máy thử này được thiết kế với trí thông minh cao và dễ vận hành;
2, Với thiết kế công nghiệp chuyên nghiệp, vẻ ngoài đẹp mắt và bố cục hợp lý;
3, Thiết bị này có độ chính xác, an toàn và ổn định;
4, Với hệ thống điều khiển vi tính, quy trình thử nghiệm thông minh, không cần hẹn giờ thủ công.
5, Tủ thử bằng thép không gỉ chống ăn mòn;

Các tính năng chính

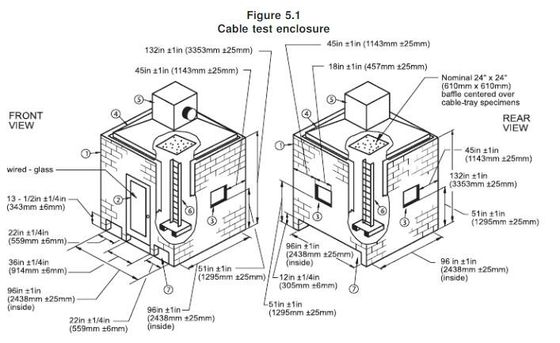

1, Kích thước của hộp thử bằng thép không gỉ là 1.000±100(W)x2.000±100(D)x4.000±100(H)mm. Bề mặt bên trong của hộp cao hơn mặt đất và mặt sau được phủ vật liệu cách nhiệt;
2, Được trang bị thang bằng thép không gỉ, theo yêu cầu của GB/T18380.31;
3, 2 giá đỡ mẫu dự phòng;
4, Thang được làm bằng thép không gỉ, chống ăn mòn và dễ lau chùi;
5, Ở phần dưới của tủ, có một cửa hút gió có kích thước 800±20(W)×400±10(D), ở vị trí 150+10mm ở mặt trước của hộp.
6, Có một cặp nhiệt điện loại K đường kính 2mm được gắn bên trong hộp thử nghiệm;
7, Luồng không khí bên trong lò đốt có thể được kiểm soát ổn định ở (5000 ± 500) L / phút.

Hệ thống đốt
1, Đầu đốt: Đầu đốt khí propan kiểu vành đai có kích thước 257mm × 4,5mm và mở tổng cộng 242 lỗ, được bố trí thành 3 hàng 81,80,81, đường kính của lỗ là

1,35mm, khoảng cách giữa các lỗ là 3,2 mm;
2, Được trang bị van bi có độ chính xác cao để kiểm soát việc tắt khí;
3, Hai đồng hồ đo lưu lượng: đồng hồ đo lưu lượng không khí và đồng hồ đo lưu lượng khí và van điều khiển;
4, Mặt trước của máy thử đốt được trang bị một ống dừng ngọn lửa để ngăn khí propan bị tôi, do đó đảm bảo an toàn tối đa cho mẫu.
5, Góc đốt: ngang; thiết bị đánh lửa tự động; (tùy chọn có thể điều chỉnh 20 độ).
6, Đầu đốt có thể tự động bù khí và quá trình bù không khí bằng chương trình máy tính, trong khi nhiều hệ thống truyền thống đã bỏ qua ảnh hưởng này.

Hệ thống điều khiển
1, PLC với hệ thống điều khiển màn hình cảm ứng lớn;
2, Máy thử này có thể tự động đánh lửa và hẹn giờ tự động, phạm vi hẹn giờ là 999 phút và độ chính xác là 1 giây;
3, Dữ liệu thử nghiệm được lưu trữ tự động, truy vấn miễn phí;
4, Với chức năng nhắc nhở thời gian 40 phút và 1 giờ;
5, Các giá đỡ mẫu được nâng lên bằng cần cẩu điện.

Thông số thiết bị
1, Kích thước của hộp thử là 1.000±100(W)x2.000±100(D)x4.000±100(H) mm;
2, Độ chính xác của máy đo gió là 0,1m / s;
3, Phạm vi của máy đo gió nguồn không khí là 8000L/phút; gió ra là (5000 ± 500) L/phút có thể điều chỉnh;
4, Khí: 95% độ tinh khiết của propan cấp kỹ thuật (khách hàng);
5, Điều khiển lưu lượng khí: Trong điều kiện 100kpa, 20 ºC;
6, Cung cấp khí đốt: Propan (hoặc LPG).
