BS 6387 & IEC60331-11 Kiểm tra sức đề kháng cháy của dây và cáp

SL-7606 Máy kiểm tra sức đề kháng lửa cho dây và cáp

Ứng dụng

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output
tương ứng với nhiệt độ ít nhất 750 ̊C hoặc lửa với sốc ở nhiệt độ ít nhất 830 °C.

Tiêu chuẩn kiểm tra

BS 6387, IEC 60331 ((Yêu cầu của khách hàng)
IEC:IEC 60331-11&12:2002, IEC 60331-21~23:1999
IEC 60331 Kiểm tra dây cáp điện trong điều kiện này
IEC 60331 Phần 11 Đốt một mình ở nhiệt độ lửa ít nhất 750 ̊C
IEC 60331 Phần 21 Các dây cáp điện áp số đến và bao gồm 0,6/1kV
IEC 60331 Phần 12 Ngọn lửa với cú sốc ở nhiệt độ lửa ít nhất 830 ̊C
IEC 60331 Phần 31 Ngọn lửa với cú sốc Các dây cáp điện áp số đến và bao gồm 0,6/1kV

Kích thước:1750 mm (W) x 680 mm (D) x 1400 mm (H); Trọng lượng:160kg

Thành phần thiết bị

1) Chống cháy một mình
2) Chống cháy với nước
3) Chống cháy Sốc cơ khí

BS 6387 2013

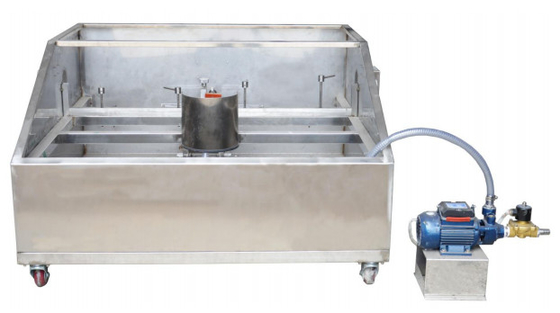

Thiết bị phun nước

Giao thức W về khả năng chống cháy với nước

Thiết bị

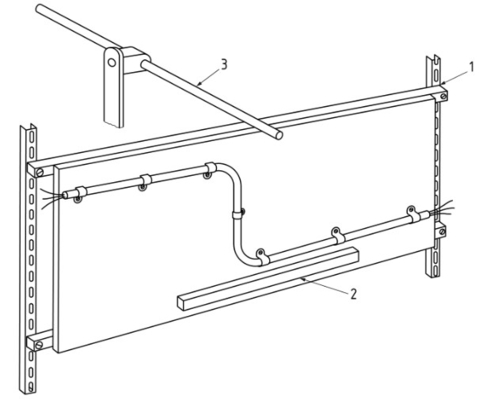

Thiết bị sốc cơ khí

Giao thức Z về khả năng chống cháy với cú sốc cơ học

Thiết bị




Tính năng máy

1Thiết bị hỗ trợ mẫu phải được thiết kế theo cách mà lớp phủ hoặc đầu được bảo vệ của cáp hoặc mẫu cáp được hỗ trợ theo chiều ngang.Một đầu của mẫu được kẹp bằng một kẹp cố định để ngăn chặn chuyển động, và đầu kia hỗ trợ mẫu, cáp hoặc Phần giữa của cáp được hỗ trợ bởi hai vòng kim loại cách nhau 300 mm.Vòng kim loại và các bộ phận kim loại khác của thiết bị hỗ trợ được đất tốt. Độ kính bên trong của vòng kim loại là khoảng 150mm, và thanh tròn có đường kính 10 ± 2 mm được sử dụng.

2. Nguồn lửa là American AGF propane băng đốt với chiều dài vòi 500mm và vòi
chiều rộng danh nghĩa của 15mm. vòi có ba hàng của đường kính danh nghĩa phân đoạn của 1,32mm và một khoảng cách trung tâm của 3,2mm. Có một ở mỗi bên của vòi.Các lỗ nhỏ phục vụ như các lỗ hướng dẫn để
duy trì khả năng đốt cháy ngọn lửa, và độ khoan dung kích thước là ± 5%;

3. Máy điều khiển dòng chảy khối lượng nhập khẩu điều chỉnh dòng chảy khí và không khí, và độ chính xác đọc không ít hơn 1,5%;
4. van giảm áp nhập khẩu có thể cung cấp một áp suất đầu ra của 0.1Mpa±3pa;
5. Đường đo áp suất nhập khẩu, có thể cung cấp 0-200kpa phạm vi áp suất;
6. Động cơ nhiệt đới Omega nhập khẩu với đường kính 1,5 mm để hiệu chuẩn nhiệt độ lò đốt;
7. Có thể thiết lập thời gian thử nghiệm cháy, và tự động cắt khí;
8. phần mềm thử nghiệm tiêu chuẩn, có thể hiển thị nhiệt độ hiệu chuẩn lò đốt, dòng chảy propane, dòng chảy không khí;
9. Thử nghiệm được áp dụng cho các cáp với điện áp định số từ 0,6/1,0 KV trở xuống;
Trong quá trình thử nghiệm, dòng điện được sử dụng để kiểm tra tính liên tục phải đi qua tất cả các
dòng điện này được cung cấp bởi một bộ biến áp ba pha ngôi sao.
Máy biến áp có đủ công suất để duy trì điện áp thử nghiệm yêu cầu khi dòng rò rỉ được cho phép.
Ở đầu kia của mẫu, mỗi dây dẫn hoặc mỗi bộ dây dẫn được kết nối với một thiết bị chỉ.
(độ chỉ LED) để tạo ra một dòng thông qua đó dữ liệu có thể được lấy trong phần mềm máy tính;
11. Các thiết lập điện áp có thể được nhập bởi máy tính, tự động thiết lập giá trị điện áp.

12Bảo vệ dòng mạch thử nghiệm sử dụng một bộ an toàn và phù hợp với loại D II được chỉ định trong GB 13539.5.
Phòng an toàn tiêu chuẩn 2A. Dễ thay thế. Và sử dụng các bộ ngắt mạch nhỏ nhập khẩu để bảo vệ mỗi mạch thử nghiệm;
13. Các dữ liệu hiện tại và điện áp của cáp thử nghiệm đều được truyền qua thiết bị thứ cấp, hiển thị kỹ thuật số, độ chính xác hiện tại thử nghiệm là 0.001A, và hiện tại thực tế là 0.25A là dòng điện thử nghiệm tốt nhất;

Dữ liệu đo thời gian thực của tất cả các dòng điện và điện áp được thu thập bởi máy tính và tạo ra đường cong dòng điện và điện áp,cho thấy đường cong điện dòng và điện áp của mỗi cáp trong điều kiện cháy, và xác định hiệu suất chống cháy. Phân tích thêm về cáp theo thời gian cháy có thể được thực hiện.Dữ liệu cuối cùng được lưu trữ trong cơ sở dữ liệu máy tính và một báo cáo tiêu chuẩn được tạo ra để dễ dàng truy cập;

15. hiệu chuẩn nhiệt độ ngọn lửa trước khi thử nghiệm, nhiệt cặp bọc thép nhập khẩu được hiệu chuẩn, nhiệt độ hiệu chuẩn được thu thập bởi máy tính trong ít nhất 10 phút,và chế độ bắn được chọn trong máy tínhTheo chế độ cung cấp lửa, máy tính thực hiện lấy mẫu trạng thái ổn định và tính toán sự khác biệt theo nhiệt độ thu thập và đưa ra báo cáo xác minh.Lưu báo cáo và lưu trữ nó trong cơ sở dữ liệu để đảm bảo độ tin cậy và thẩm quyền của việc xác minh;

16Trong quá trình thử nghiệm, khí và không khí phụ trợ là cả hai bộ điều khiển dòng chảy khối lượng, và venturi được trộn,
máy tính tự động điều khiển van dòng chảy, và dữ liệu được ghi lại trong thời gian thực trong cơ sở dữ liệu.
Máy tính tự động điều khiển tỷ lệ khí và không khí phụ trợ để làm cho đốt cháy hoàn toàn, tạo ra một
lửa ổn định và ổn định nhiệt độ lửa;
17. Khi mạch được cấp năng lượng bình thường, mỗi mạch áp dụng đèn chỉ số nhập khẩu. Khi đường không hoàn chỉnh trong điều kiện lửa, chỉ số mạch tương ứng được tắt.Máy tính.
tự động xác định trạng thái hiện tại và điều khiển báo động âm thanh và ánh sáng.

Ứng dụng: Máy kiểm tra cháy dây và cáp được sử dụng để kiểm tra khả năng chống cháy của cáp cho dây điện hoặc lưới điện,
và cháy trong một ngọn lửa ít nhất 750 °C và 950 °C để kiểm tra tính toàn vẹn của cáp để duy trì mạch.

Các thông số chính

1. Nguồn nhiệt: lò đốt khí propane loại ruy băng
2.Cấu trúc với 3 hàng lỗ chéo, chiều rộng phía trước trung bình của lò đốt: 15mm, đường kính lỗ: 1.32mm,
Khoảng cách giữa các trung tâm: 3,2mm.
3Một hàng lỗ đánh bóng trong lỗ phi công để bảo quản ngọn lửa ở cả hai mặt của tấm đốt.
4.Hai nhiệt cặp được lắp đặt theo chiều ngang cách nhau 45 mm bên trái và bên phải của đường trung tâm của lò đốt để kiểm tra nhiệt độ.
5. Máy điều khiển dòng chảy khối lượng để điều chỉnh dòng chảy khí và không khí, độ chính xác không dưới 1,5%.
6Phần mềm có thể hiển thị nhiệt độ hiệu chuẩn lò đốt, propane và dòng chảy không khí vv
7.Điện được cung cấp bởi một biến áp sao ba pha với dung lượng đủ để duy trì điện áp thử nghiệm cần thiết khi sự toàn vẹn của mạch không thể được duy trì.
Chỉ số kết nối dây dẫn (dấu hiệu LED) để tạo ra dòng điện.
Giá trị điện áp được thiết lập tự động bởi phần mềm và được điều chỉnh bởi bộ điều khiển bảng điều khiển.
10- Hiển thị kỹ thuật số của dữ liệu điện và điện áp, độ chính xác của hiện tại là 0.001A.
11. Bảo vệ hiện tại bằng cách sử dụng bảo hiểm với 2A.
12Các dữ liệu đo thời gian thực của tất cả các dòng điện và điện áp được thu thập bởi máy tính, và các đường cong của dòng điện và điện áp được tạo ra.
13Khi sự toàn vẹn của mạch không thể được duy trì, đèn chỉ báo tương ứng được tắt,
Máy tính tự động xác định trạng thái và ghi lại thời gian, và gửi báo động âm thanh và ánh sáng.
