BS EN 1365 Kiểm tra khả năng chống cháy của lò đứng đối với các phần tường không chịu lực

BS EN 1365 Lò đứng choThử nghiệm chịu lửa cho tường không chịu lực Phần 1

I. Phạm vi áp dụng:

1.1 Áp dụng cho thử nghiệm khả năng chống cháy của cửa và cụm cửa chớp được lắp đặt trong các lỗ hở của các bộ phận ngăn cách theo chiều dọc;chẳng hạn như cửa bản lề, cửa xoay, cửa trượt ngang, cửa trượt dọc, (bao gồm cửa trượt liên kết và cửa cắt), cửa cuốn, các loại cửa trượt, cửa xếp, cửa lật, tấm có thể di chuyển trong tường, v.v., cũng như việc kiểm tra khả năng chống cháy của các công trình nhà có cửa không có cửa và cửa chớp.

II.Tiêu chuẩn

2.1 Sự phù hợp với tiêu chuẩn BS EN 1364-1:2015: “Thử nghiệm chịu lửa cho không chịu lực Phần 1: Tường

III.Các tính năng hiệu suất chính của lò đứng:

3.1 Một lò có thể được sử dụng cho nhiều mục đích và có thể tương thích với nhiều tiêu chuẩn.

3.2 Sử dụng thẻ thu thập có độ chính xác cao để thu thập dữ liệu về các khía cạnh khác nhau như nhiệt độ, áp suất và tốc độ dòng chảy của từng con đường, đồng thời phân tích, xử lý và điều khiển bằng máy vi tính để tạo ra thông tin thực tại thời điểm đốt cháy và trực tiếp lấy kết quả bằng phân tích và xác định máy vi tính;toàn bộ máy sử dụng tất cả các thiết bị chất lượng cao để đảm bảo hệ thống có chất lượng cao, vận hành tốc độ cao và tiên tiến.

3.3 Sử dụng thẻ thu nhận có độ chính xác cao + mô-đun đa mạch + PLC + máy tính và thực hiện chế độ điều khiển tự động PID, với độ ổn định, độ lặp lại và khả năng tái tạo tuyệt vời.

3.4 Áp dụng giao diện hoạt động của WINDOWS XP và LabView, một phần mềm phát triển đặc biệt dành cho thiết bị chính xác toàn cầu, phong cách giao diện mới, đẹp và đơn giản.Trong quá trình thử nghiệm, các kết quả đo được hiển thị theo thời gian thực và đường cong hoàn hảo được vẽ một cách linh hoạt và dữ liệu có thể được lưu, đọc và in ra vĩnh viễn.Với độ thông minh cao, thao tác menu được hướng dẫn, các tính năng dễ dàng và trực quan, nhờ đó kết quả kiểm tra chính xác hơn.

3.5 Tuổi thọ thiết kế của lò trên 15 năm, lò được chế tạo theo công nghệ GOVMARK (Gomak) của Mỹ.Cấu trúc năm lớp, khi nhiệt độ lớp bên trong là 1300 ℃, nhiệt độ lớp ngoài là nhiệt độ phòng;tuổi thọ cao, vật liệu cách nhiệt của lớp bên trong (các bộ phận bị mòn) dễ thay thế.

3.6 Nhiều hệ thống bảo vệ an toàn bao gồm bảo vệ nhiệt ống dẫn khí, bảo vệ giảm áp suất, bảo vệ rò rỉ, phát hiện rò rỉ khí, bảo vệ an toàn đường dẫn khí, bảo vệ an toàn đầu đốt và các phương tiện an toàn khác để nâng cao hệ số an toàn về mọi mặt.

3.7 Không khí nóng ở nhiệt độ cao được lấy ra từ lò được làm mát bằng nước và làm mát bằng không khí, và nước sử dụng nước tuần hoàn, giúp cải thiện việc bảo tồn năng lượng.

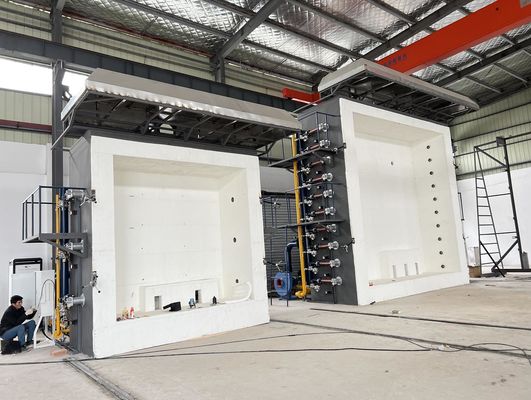

IV.Lò đứng Thiết kế kết cấu công trình lò

4.1 Cấu tạo lò: Lò được thiết kế có tuổi thọ trên 15 năm, lò được xây dựng theo công nghệ GOVMARK (Gomak) của Mỹ.Cấu trúc năm lớp, khi lớp bên trong là 1300°C, nhiệt độ của lớp ngoài là nhiệt độ phòng;tuổi thọ lâu dài, vật liệu cách nhiệt (bộ phận hao mòn) của lớp bên trong dễ thay thế.Cấu trúc năm lớp, từ ngoài vào trong, như sau: lớp đầu tiên là khung thép;lớp thứ hai xây gạch đỏ làm vòng bao;lớp thứ ba là amiăng nhiệt độ cao chịu lửa;lớp thứ tư là gạch chịu lửa;lớp thứ năm chứa bông nhiệt độ cao chịu lửa zirconium, với nhiệt độ chịu lửa là 1600°C.

4.2 Vật liệu chịu nhiệt độ cao.

4.2.1 gạch chịu lửa: sử dụng nhiệt độ cho khả năng chịu nhiệt độ cao nhất 1750 ℃, khả năng chịu nhiệt độ cao trong thời gian dài 1600 ℃, mật độ khối 1.0g/cm3, cường độ nén ở nhiệt độ phòng cao hơn 3.2MPa, đường nung 1400 ℃ thay đổi 0,5%, nhiệt độ dẫn điện tốt hơn 0,4W/m - K.

4.2.2 chất kết dính chịu lửa công nghiệp để liên kết: sử dụng nhiệt độ 1400℃.

4.2.3 bông chịu nhiệt độ cao của lò: sử dụng bông nhiệt độ cao chịu nhiệt có chứa zirconium, độ dày 50mm, nhiệt độ chịu lửa trong thời gian dài là 1600 ℃, vật liệu cách nhiệt đặc biệt của lò công nghiệp.

4.3 Vật liệu làm khung: lựa chọn theo "Sổ tay thiết kế lò công nghiệp" (tái bản lần thứ ba), Chương 11 - các bộ phận kết cấu lò, phần 3 - lựa chọn thép, cột lò, cột bên, dầm chân vòm, xà ngang chịu lực và thanh giằng, v.v. .chọn thép Q235-A, thép tấm thành ngoài lò chọn thép Q215-A.Vật liệu thép lò: không nhỏ hơn Q235;thép tấm lò: dày ≥ 3mm.Vật liệu thân lò ngang sử dụng khung thép, có thể thay thế.

4.4 Kích thước lò: 3000mm (W)*3000mm (H)*1500mm (D).

4.5 kết cấu thép lò và xử lý chống ăn mòn đường ống: sử dụng ba lớp phủ, tất cả đều là lớp phủ chống ăn mòn chịu nhiệt độ cao, lớp ngoài màu đen và xám.

4.5 thử nghiệm nền lò, sử dụng không gian.

4.5.1 Móng lò thử nghiệm: móng phải chắc chắn, bằng phẳng, chịu áp lực nền 750kg/m2.

4.5.2 Chiều cao sàn yêu cầu là trên 5,5 mét và tổng diện tích sử dụng của khu vực thử nghiệm, phòng điều khiển, phòng khí, bộ phận thanh lọc và bộ phận tạo mẫu là trên 150 mét vuông.

4.5.3 Yêu cầu về môi trường: thông thoáng, dễ vận hành.Xung quanh không có vật liệu dễ cháy, nổ.Nên tránh xa các khu đô thị, khu dân cư và nhà máy kết cấu thép.
