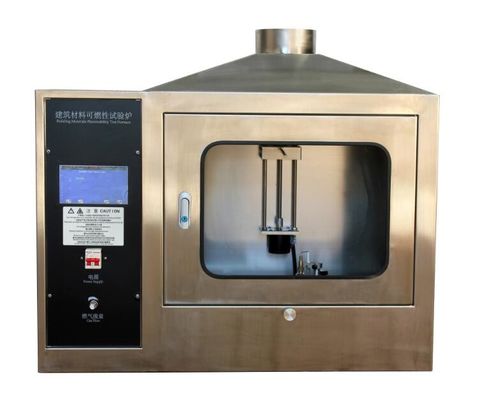

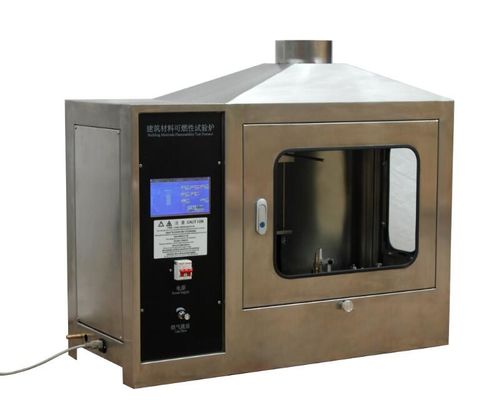

EN 11925-2 Thiết bị kiểm tra tính dễ cháy của vật liệu xây dựng với Điều khiển màn hình cảm ứng

Cửa thử cháy của vật liệu xây dựng với điều khiển màn hình cảm ứng

SL-FL13 Đồ đốt đơn

Cung cấp dữ liệu chính xác và đáng tin cậy để kiểm tra tính chất đốt cháy của vật liệu của bạn.

Tổng quan sản phẩm

SL-FL13 Đồ đốt đơn tuân thủ nghiêm ngặt GB / T 20284-2006 và BS EN 13823, cùng với các tiêu chuẩn thử nghiệm được quốc tế công nhận khác.Nó là lý tưởng cho thử nghiệm phân loại hiệu suất cháy và R & D của vật liệu xây dựng, vật liệu trang trí và các sản phẩm cách nhiệt. Thiết bị có cấu hình xe mẫu hai chiều dọc được trang bị lò đốt hộp cát propan,và tích hợp đo lường tốc độ phát thải nhiệt và sản xuất khói chính xác cao, bảo vệ cháy UV, và điều khiển thông minh hoàn toàn tự động.

Điều này giúp bạn đánh giá chính xác các đặc điểm phản ứng cháy của sản phẩm của mình, vượt qua thành công chứng nhận phân loại cháy GB / T 8624 và tăng tốc thời gian đưa sản phẩm của bạn ra thị trường.

Tổng quan kỹ thuật

1. Thành phần hệ thống

• Xe tải (có hai mẫu dọc) + khung cố định + nắp thu khí + ống xả loại J
• Máy quạt ly tâm + đơn vị điều khiển tốc độ + phần đo lường toàn diện + tủ phân tích khí + hệ thống thu thập dữ liệu

2. Trolley mẫu và hệ thống thắp sáng

• Hai vị trí mẫu dọc; lò đốt hộp cát ở đáy góc dọc
• Phương pháp đốt bề mặt; hệ thống phát hiện ngọn lửa cung cấp bảo vệ cháy
• Máy đốt phụ trợ gắn trên khung cố định, cũng được trang bị thiết bị phát hiện ngọn lửa

3Hệ thống xả

• Nắp thu khí thép không gỉ ở trên cùng của khung
• Bơm xả loại J thép không gỉ: đường kính bên trong (315±5) mm, với cách nhiệt bằng len khoáng cao 50 mm
• Tốc độ lưu lượng khí thải liên tục: 0,50 ∼ 0,65 m3/s, điều khiển tần số
• Máy quạt ly tâm: chịu được nhiệt độ lên đến 300 °C, phù hợp với điều kiện nhiệt độ cao để hiệu chuẩn bước

4. Dữ liệu cung cấp và kiểm soát luồng khí

• Máy điều khiển dòng chảy khối lượng: phạm vi 0 2.5 g/s, độ chính xác ≥ 1,5% của đọc
• Điều khiển tự động cấp khí đến 647 mg/s và 2000 mg/s; biến đổi tốc độ cấp ≤ 5 mg/s trong quá trình thử nghiệm, đảm bảo công suất nhiệt 30,7 ± 2 kW

5Hệ thống lấy mẫu và điều hòa khí khói

• Các thành phần: bộ lọc tro → bẫy lạnh → hai cột sấy → bơm lấy mẫu → bơm xoáy
• Đầu bộ lọc tro: PTFE rắn với vật liệu bộ lọc bên trong 0,5 μm
• Máy bơm khẩu phần: dòng chảy 400 L/h, nhiệt độ cao và chống ăn mòn
• Bộ ngưng tụ máy nén: công suất làm mát 320 kJ/h, độ ổn định điểm sương 0,1°C, biến động tĩnh 0,1 K, bảo vệ IP20
• Rotameter nhập khẩu: phạm vi 0 5 L / phút, điều chỉnh dòng chảy đầu vào phân tích

6Máy phân tích khí (O2 và CO2)

7Phần đo lường (đường ống và cảm biến)

• Một đường ống 2155 mm chứa:

• Máy thăm dò áp suất
• Ba nhiệt cặp
• Máy thăm dò lấy mẫu khí
• Hệ thống đèn trắng

• Máy thăm dò áp suất hai chiều: phạm vi (0 ¢ 100) Pa, độ chính xác ± 2 Pa, thời gian phản ứng 90% ≤ 1 s
• Máy thăm dò lấy mẫu khí kết nối với thiết bị điều chỉnh khí và máy phân tích O2/CO2

8. Đo khói ✓ Hệ thống quang học

• Nguồn ánh sáng: loại sợi đốt, nhiệt độ màu (2900 ± 100) K
• Lắp đặt ở phía ống xả thông qua khớp linh hoạt
• Hệ thống ống kính: thu thập ánh sáng thành chùm song song đường kính ≥ 20 mm; đường kính lỗ phát sáng (d) và độ dài tiêu cự của ống kính (f) đáp ứng d/f < 0.04
• Máy phát hiện: Photovoltaic silicon với:

• Tính ổn định tuyến tính: 0,1%
• Phạm vi đo 10 bit
• Phản ứng quang phổ phù hợp với đường cong CIE V ((λ), độ chính xác ≥ ± 5%

• Thời gian phản ứng 90% của hệ thống suy giảm quang học ≤ 3 s
• Không khí nén được đưa vào ống bên để giữ cho thiết bị quang sạch và duy trì thông số kỹ thuật trôi

9Phần mềm và chức năng hiệu chuẩn

Phần mềm cung cấp giao diện cho:

• Định chuẩn máy phân tích O2/CO2 (tiếng ồn và trôi dạt)
• Định chuẩn hệ thống quang học (tiếng ồn và trôi dạt để đo khói)
• Định chuẩn bộ lọc hệ thống quang học
• Định chuẩn khối lượng không khí (phạm vi điều khiển)
• Định chuẩn bước và định chuẩn heptan

Yêu cầu hiệu chuẩn bước:

• Thời gian trì hoãn của máy phân tích O2/CO2 ≤ 30 s
• Thời gian phản ứng của máy phân tích O2/CO2 ≤ 12 s
• Thời gian phản ứng của công tắc đốt ≤ 12 s
• Thời gian phản ứng nhiệt độ ≤ 6 s
• Tỷ lệ Q_gas_30s(T) / HRR_30s(T) phải liên tục (100 ± 5) %
• Sự khác biệt giữa HRR trung bình của bước 2 và bước 3 ≤ 0,5 kW

Chấp nhận hiệu chuẩn heptane:

• Giá trị nhiệt trên đơn vị khối lượng: THR/m = 4456 ± 222,8 MJ/kg

10. Các thông số đầu ra thử nghiệm

• Tốc độ phát thải nhiệt trung bình RHRav (t)
• Tổng lượng nhiệt được giải phóng THR (t)
• 1000 × [RHRav(t) / (t‐300) ] (được sử dụng để tính FIGRA)
• Chỉ số Tỷ lệ Tăng Cơn Lửa FIGRA
• Tổng phát nhiệt ở 600 s THR600s
• Sự xuất hiện của sự lây lan của ngọn lửa bên cạnh
• Tỷ lệ sản xuất khói trung bình
• Tổng lượng khói sản xuất
• 10000 × [RSPav(t) / (t‐300) ] (được sử dụng để tính toán SMOGRA)
• Chỉ số Tỷ lệ tăng trưởng khói ️ SMOGRA
• Tổng lượng khói sản xuất ở 600 s

11Tiêu chuẩn, kích thước và trọng lượng

• Tiêu chuẩn: EN 13501, EN 13823
• Kích thước: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
• Trọng lượng: 650 kg

Ứng dụng

Kiểm tra và phân loại cháy cho vật liệu và sản phẩm xây dựng

Kiểm tra cháy bằng nhãn CE ¢ cho các sản phẩm xây dựng

Đánh giá phản ứng hỏa hoạn cho phát triển sản phẩm mới

QC & kiểm tra đi ra ngoài cho các dây chuyền sản xuất

Yêu cầu lắp đặt

Độ cao lắp đặt: không dưới 5 mét

Vùng sàn: không dưới 3m x 3m

Nhu cầu điện: 220V, 10A; 380V, 5KW

Nhiệt độ xung quanh: 10 ° C đến 35 ° C

Nhu cầu khí: khí propan

Khí hiệu chuẩn: N2, khí tiêu chuẩn CO2

Tiêu chuẩn hiệu chuẩn: heptane

Câu hỏi thường gặp (FAQ)

Q1: Nó đáp ứng tiêu chuẩn của tôi?

A1:Có. Phù hợp với EN 13823 và GB / T 20284. Kết quả hỗ trợ phân loại EN 13501‐1 (A2 B C D). Làm việc với cả phiên bản tiêu chuẩn hiện tại và cũ hơn.

Q2: Nó ổn định và chính xác như thế nào?

A2: Rất. Sưởi ấm, đốt cháy và thu hút khói hoàn toàn tự động. Calibration nghiêm ngặt, máy phân tích khí đáp ứng trong 3 giây, thu thập dữ liệu trong 5 giây ‡ tất cả các thời gian tiêu chuẩn.

Q3: Nó bao gồm các thông số nào?

A3:Tất cả các yếu tố quan trọng: HRR, THR, FIGRA, SPR, TSP, SMOGRA, cộng với LFS và giọt nước ️ xác định trực tiếp lớp EN 13501-1 hoặc GB 8624.

Q4:Dễ sử dụng?

A4:Chắc chắn. Giao diện trực quan, điều khiển đốt / khí tự động. Bao gồm đào tạo tại chỗ.

Q5:Hiệu quả về chi phí?

A5:Một đơn vị làm tất cả tiết kiệm không gian và ngân sách. Được xây dựng với các thành phần nhập khẩu cao cấp cho độ tin cậy lâu dài và bảo trì thấp hơn.

Q6: Bảo trì và hỗ trợ?

Bảo hành A6: 1 năm + hỗ trợ suốt đời. Bao gồm lắp đặt, đào tạo, hiệu chuẩn, phát triển thử nghiệm và tư vấn công nhận CMA / CNAS.

Dịch vụ sau bán hàng và hỗ trợ kỹ thuật

Hỗ trợ sau bán hàng một năm, hỗ trợ kỹ thuật suốt đời

Lắp đặt và hiệu chuẩn thiết bị

Dịch vụ hiệu chuẩn

Hỗ trợ phát triển các phương pháp thử nghiệm

Đào tạo kỹ thuật

Thông tin liên lạc

Để có được các thông số kỹ thuật đầy đủ, báo giá, hoặc để lên lịch trình trình diễn, vui lòng liên hệ với nhóm bán hàng của chúng tôi hoặc đại lý được ủy quyền.Chúng tôi sẽ cung cấp cho bạn một chuyên nghiệp và nhanh chóng hỗ trợ kỹ thuật và dịch vụ.
