Vật liệu xây dựng Thiết bị kiểm tra dễ cháy UL790 Thiết bị kiểm tra chống cháy của lớp phủ mái

Thiết bị kiểm tra dễ cháy, Thiết bị kiểm tra chống cháy UL 790 của lớp phủ mái

Giới thiệu dụng cụ

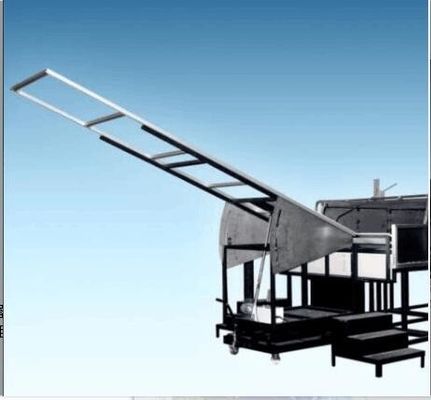

Hệ thống kiểm tra đốt cháy mái nhà là một công cụ mô phỏng các điều kiện thực tế để đánh giá khả năng chống cháy của mái nhà và các bộ phận. Sử dụng chu vi A1.82m, B 2.4m và C 3.9m đến cấp A ~ C để đánh giá mẫu. Đồng thời, nó có thể được áp dụng để kiểm tra khả năng chống cháy của các thành phần tế bào quang điện.

Các thông số kỹ thuật

Thử nghiệm tính dễ cháy của vật liệu phủ mái theo tiêu chuẩn ASTM E 108
UL790 Thử nghiệm tính dễ cháy của vật liệu sơn mái
NFPA 256 Thử nghiệm tính dễ cháy của vật liệu sơn mái
Lắp ráp tế bào quang điện theo tiêu chuẩn IEC 61730-2, Phụ lục A, Thử nghiệm phòng cháy chữa cháy, Truyền lửa

Những đặc điểm chính

a. Vật liệu lợp ván ép, kích thước: 1300 (W) x 1000 (D) x 120 (H), được sử dụng để lắp đặt các mẫu thử.

b. Một bảng thử nghiệm không bắt lửa được lắp đặt ở cuối bảng thử nghiệm có thể ngăn chặn các phản ứng ngược từ bên dưới bảng thử nghiệm.

c. Ván inox hình quạt có thể điều chỉnh góc thử, kích thước là: 1440 (L) x 940 (H) mm.

d. Khung chính được sử dụng để hỗ trợ hỗ trợ thử nghiệm và là kết cấu thép chống ăn mòn, kích thước là: 1020 (L) x 1000 (D) x 1473 (H) mm.

e. Lắp ráp bảng không thể gắn được gắn ở đầu trước của khung mô phỏng mái hiên và các góc và ngọn lửa từ đầu đốt để mở rộng mẫu, kích thước là: 330 (W) x 2130 (D) x 584 (H) mm.

f. Tốc độ dòng khí của bảng thử nghiệm là 19 + 8 km / h (5,5m / giây) và được cấu hình theo dõi máy đo gió.

g. Các ống co giật độc lập có thể trích xuất không khí từ bên ngoài phòng thí nghiệm.

h. Các ống dẫn khí được trang bị bộ lọc tổ ong và đầu vào khí để cài đặt lá dẫn.

Tôi. Các tấm nhiễu loạn điều chỉnh trong một ống dẫn tăng cường tốc độ gió và giảm nhiễu loạn. Thép không gỉ sẽ không thay đổi vị trí với sự thay đổi của áp lực gió.

j. Vật liệu ống dẫn khí được làm bằng thép không gỉ có khả năng chống ăn mòn và chịu nhiệt độ cao, Kích thước là: 2130 (W) x 762 (H) x 3000 (L) mm.

k. Quạt có công suất 220 V, 50HZand. Tốc độ gió có thể được điều chỉnh tự động với hệ thống đảo ngược. Tốc độ dòng chảy tối thiểu là 300m3 / phút.

l. Bộ đảo ngược có chức năng tốc độ biến đổi vô hạn, có thể điều chỉnh chức năng trong khoảng 0-100%.

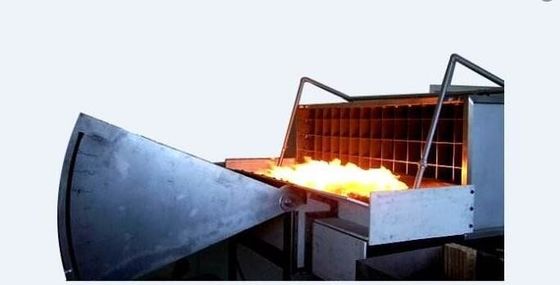

m. Đầu đốt gas (để chữa cháy không liên tục, truyền lửa và thử nghiệm thương hiệu bay) dài 1,12M, đường kính 60,3mm và ở mặt bên của bảng thử nghiệm có khe rộng 12,7mm dài 0,91M.

n. Đầu đốt gas có thể cung cấp 22000Btu / phút (387kWh) và có thể tự động điều chỉnh tốc độ dòng khí theo ba loại cấp độ đốt cháy của A, B và C.

o. Hệ thống đánh lửa tự động đảm bảo an toàn cho thử nghiệm. Và áp suất cao tối thiểu của điện cực đánh lửa là đồng hồ đo lưu lượng khối 1,8kVp, điều khiển tốc độ dòng khí theo các tiêu chuẩn khác nhau. Loại A & B: 21000 ~ 22000 Btu / phút (369 ~ 387 kWh) 10 phút, Loại C: 18000 ~ 19000 Btu / phút (316 ~ 334 kWh) 4 phút.

tr. Hệ thống thu thập dữ liệu được viết bằng ngôn ngữ chương trình LabView. Và bảng thu thập dữ liệu được cung cấp cho công ty NI của Hoa Kỳ.

q. Hệ thống thu thập dữ liệu bao gồm các phần sau:

Module Module đầu vào cặp nhiệt điện 16 bit

Mô-đun đầu vào chuyển đổi mô-đun 16 bit

Mô-đun đầu vào và đầu ra dữ liệu

Mô-đun đầu ra chuyển đổi mô-đun 12 bit

4 và 8 máng

Module Mô-đun thời gian Labview

Thời gian Labview / mô-đun Ethernet

r. Hệ thống máy tính

S. Hệ thống kiểm tra Thương hiệu cung cấp đầu đốt gas với ngọn lửa có khả năng nuốt vật liệu đang cháy và nhiệt độ của đầu đốt gas có thể được điều chỉnh đến 880 ± 10 C

t. Một lưới kim loại có thể hỗ trợ vật liệu và khay có thể xoay để tạo điều kiện cho việc đốt cháy hoàn toàn vật liệu.
