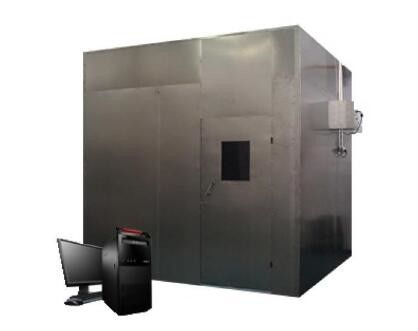

Thiết bị kiểm tra dây ngang BS 6853 Thiết bị kiểm tra mật độ khói đốt

Ứng dụng

Máy đo mật độ khói đốt cáp, để xác định mật độ khói của cáp cháy trong các điều kiện xác định.Máy kiểm tra mật độ khói này được sử dụng để đốt cháy ngang của cáp hoặc cáp quang, khói thoát ra từ ngọn lửa đốt hoặc không có ngọn lửa điều kiện cháy, tốc độ truyền sáng của khói có thể được sử dụng để so sánh cáp khác nhau hoặc phán đoán phù hợp với các yêu cầu cụ thể của phương tiện

Tiêu chuẩn

IEC 61034-1, IEC 61034-2, BS 6853

Thông số kỹ thuật

1. Buồng đốt

1.1 Sử dụng thép không gỉ SUS304 dày 1,5mm được cố định trong khung bên, tạo thành toàn bộ buồng đốt hình khối.

1.2 Kích thước bên trong: L3000 * W3000 * H3000 (mm)

1.3 Cấu tạo: mặt trước có cửa sổ quan sát bằng kính, hai bên tường tương đối với mỗi bên đặt một cửa sổ kín trong suốt, kích thước: 100mmx100mm, để thiết bị đo mức độ ánh sáng qua chùm tia, tâm của cửa sổ kín từ chiều cao mặt đất 2150mm.Dưới đáy khoét một số lỗ thông gió, lỗ thông gió cho khổ 100x500mm (50 cm vuông)

1.4 Đáy có sáu bánh xe và sáu bánh xe

1.5 Mái nhà được trang bị quạt thông gió.

2. Hệ thống đo lường quang học

2.1 Nguồn sáng: đèn halogen thạch anh nhập khẩu, công suất danh định: 100W Điện áp danh định: 12V Quang trở danh định: 2000 ~ 3000Lm

2.2 Máy thu: Đáp ứng quang phổ phù hợp với máy quang kế của Ủy ban Quốc tế về Chiếu sáng (CIE).

2.3 Lắp đặt: Được lắp đặt theo chiều dài ống 150 một đầu, đầu còn lại của cửa sổ chống bụi, thành ống có màu đen bóng, chống phản chiếu.

2.4 Độ truyền ánh sáng 0% là không có ánh sáng xuyên qua, 100% ánh sáng truyền qua mà không bị cản hoàn toàn.

3. Nguồn lửa chuẩn

3.1 Nguồn cồn 1.0L của rượu: etanol 90%, metanol 4%, nước 6%

3.2 Đĩa cồn (thuyền đốt): Inox dày 1,0mm, đáy: 210x110mm, mặt trên: 240x140mm, cao 80mm,

3.3 Vị trí lắp đặt: cồn kê cách mặt đất cao 100mm để không khí lưu thông.

4. Trộn khói

Việc sử dụng quạt để bàn để khói trong buồng đốt phân bố đều.Khoảng cách trục quạt so với mặt đất cao 250mm, với tường 500mm, lượng không khí 7 mét khối / phút.Trong quá trình thử nghiệm, không khí được quạt thổi theo chiều ngang.

5. Kiểm tra trống

Mục đích để điều chỉnh buồng đốt đạt nhiệt độ cần thiết, đốt đèn cồn để nhiệt độ buồng đốt: 25 ± 5 ℃.

6. Thiết bị đo nhiệt độ

Trong cửa cách mặt đất độ cao 1,5M, cách tường 0,5M có cảm biến nhiệt độ.Theo dõi nhiệt độ phòng thí nghiệm.

7. Phụ kiện ngẫu nhiên

7.1 Chứa một bộ phần mềm đo lường truyền qua, có thể xuất ra các đường cong và báo cáo.

7.2 Bao gồm máy tính và máy in: Cấu hình máy tính hiệu Lenovo như sau: CPU: E4300 Bo mạch chủ: ASUS P5KPL Bộ nhớ: Kingston 2G

7.3 Ổ cứng 160G Màn hình: Ổ đĩa quang LCD 15 inch: Samsung DVD

7.4 Với hệ thống xả bằng thép không gỉ.(Sử dụng cổng điều khiển khói và điện mạnh như hình)

7.5 Đặt thiết bị Kích thước phòng thí nghiệm đề xuất: Sâu 4,5Mx sâu 4Mx sâu 4Mx chiều dài 6m

7.6 Yêu cầu nhiệt độ phòng thí nghiệm: 25 +5 ° C

số 8. Điều kiện môi trường sử dụng

8.1 Nền đất bằng phẳng, thông thoáng, không dễ cháy, nổ, khí và bụi ăn mòn.

8.2 Không có nguồn bức xạ điện từ mạnh gần đó.

8.3 Để không gian bảo dưỡng thích hợp xung quanh thiết bị.

8.4 Nhiệt độ: 5 ° C đến 30 ° C.

8.5 Áp suất không khí: 86 ~ 106kpa.

8,6 AC220V / 50HZ.

8.7 Biên độ dao động điện áp: 220V ± 10%.

8.8 Biên độ dao động tần số cho phép: 50Hz ± 1%.

8.9 Người sử dụng phải cấu hình công tắc nguồn và không khí có công suất tương ứng tại vị trí lắp đặt và công tắc này phải được thiết bị sử dụng độc lập.

8.10 Khi thiết bị không hoạt động, nhiệt độ của môi trường phải được giữ trong khoảng 0 ~ 45 ℃.

Lửa thử là gì và tại sao nó lại quan trọng?
Thử nghiệm cháy là gì?Thử nghiệm cháy nhằm mục đích tìm hiểu ảnh hưởng của ngọn lửa trực tiếp lên vật liệu hoặc sản phẩm.Các công ty có thể phân tích ảnh hưởng đến hệ thống dây điện hoặc cáp, vật liệu xây dựng hoặc đồ nội thất.
