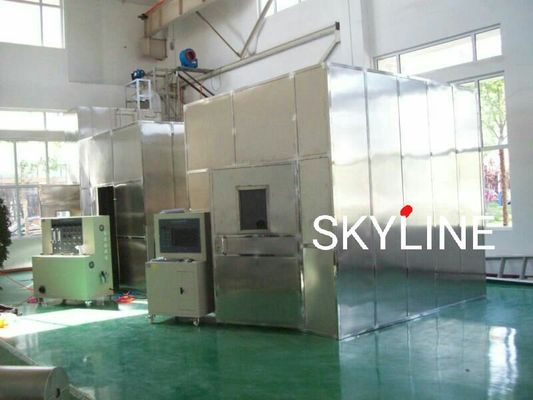

IEC61034 Dây và Cáp Bộ kiểm tra Mật độ Khí khói với Cấu trúc Kết cấu Thép

IEC61034 Dây và Cáp Bộ kiểm tra Mật độ Khí khói với Cấu trúc Kết cấu Thép

  • IEC61034 Dây và Cáp Bộ kiểm tra Mật độ Khí khói với Cấu trúc Kết cấu Thép
IEC61034 Dây và Cáp Bộ kiểm tra Mật độ Khí khói với Cấu trúc Kết cấu Thép
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SKYLINE
Chứng nhận: CE
Số mô hình: SL-7602Y
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: negotiated
chi tiết đóng gói: trường hợp ván ép
Thời gian giao hàng: 10 ngày làm việc
Điều khoản thanh toán: T/T, thư tín dụng, Western Union, MoneyGram
Khả năng cung cấp: 1 đơn vị / tháng
Tiếp xúc
Chi tiết sản phẩm
Tiêu chuẩn: IEC61034-1997, GA306.1-2007, v.v. Kích thước phòng đốt: W3000 * D3000 * H3000mm (27m3)
Vật chất: Thép không gỉ Phạm vi đo lường: 0-100%
cảm biến: tế bào quang điện, điện trở tải≤100Ω
Điểm nổi bật:

flammability test chamber

,

flammability testing labs

IEC61034 Máy đo mật độ khói & dây với buồng đốt kết cấu thép


Sự miêu tả

Theo IEC61034-1 ~ 2, phần đầu tiên của "thiết bị thử nghiệm" và phần thứ hai của "các bước và yêu cầu thử nghiệm" để xác định mật độ khói của cáp hoặc cáp quang trong các điều kiện cụ thể.Việc xác định mật độ khói là một khía cạnh quan trọng của việc đánh giá các đặc tính cháy của cáp hoặc cáp, có liên quan đến việc sơ tán nhân viên và xác định khoảng cách gần nơi dập lửa.Thiết bị này chủ yếu được sử dụng để xác định nồng độ khói của cáp và cáp quang trong các điều kiện cụ thể và xác minh mật độ khói.Trong các điều kiện đốt cháy ngọn lửa hoặc đốt cháy không ngọn lửa, hệ số truyền qua được sử dụng như một cách để so sánh các loại cáp hoặc cáp khác nhau trong các điều kiện cụ thể.



Tính năng

Công cụ này liên quan đến ba khía cạnh của chuyên môn cơ khí, quang học và điện tử.Nó là một sản phẩm tích hợp cơ và điện.Nó có những ưu điểm của cấu trúc hợp lý, hiệu suất ổn định và hoạt động dễ dàng.Giao diện hoạt động của WINDOWS XP, phong cách Lab VIEW và cơ chế bảo mật hoàn hảo.Trong quá trình kiểm tra kết quả đo hiển thị theo thời gian thực và tự động vẽ một đường cong hoàn hảo (thông qua tỷ lệ hiển thị và đường cong thời gian), dữ liệu có thể được lưu trữ vĩnh viễn, đọc và in đầu ra, có thể in trực tiếp báo cáo.

Phần mềm đo lường: dữ liệu chính của mật độ khói và ánh sáng, mật độ quang học cụ thể, tỷ lệ hút thuốc, tỷ lệ hút thuốc tối đa và mật độ khói trung bình có thể được kiểm tra tại giao diện hoạt động WINDOWS XP + VB6.0.Nó cũng có giao diện hoạt động của hiệu chuẩn, chỉnh sửa, thử nghiệm, điều chỉnh thông số, v.v.Chương trình sử dụng máy tính điều khiển tự động, thu thập, ghi chép và giải quyết kết quả.Xem Hình 1, Hình 2



Hình 1: biểu đồ đường cong truyền ánh sángSmoke-Density-Test-Machine-For-Wire-And-Cable1.jpg

Hình 2: các biểu mẫu báo cáo kết quả thử nghiệm




Nguyên tắc

Hệ thống đo ánh sáng cho mật độ khói của cáp hoặc cáp quang trong các điều kiện cụ thể bao gồm nguồn sáng, tế bào quang silicon, bộ thu nguồn sáng và hệ thống máy tính.Ánh sáng do nguồn sáng tạo ra đi qua Phòng thí nghiệm có mật độ khói 3M * 3M * 3M, tạo thành chùm sáng đều có đường kính 1,5m + 0,1M trên bức tường đối diện với nguồn sáng.Tế bào quang điện được lắp đặt ở trung tâm của chùm tia phát hiện cường độ của chùm sáng từ nguồn sáng.Khi buồng đốt do đốt cháy dây cáp sinh ra nhiều khói, khói hấp thụ quang điện, đạt được cường độ chùm tế bào quang điện silic bị suy yếu bởi hệ thống máy tính xử lý số liệu, ta có thể tính được tương đối 100% ban đầu với tuyến tính. phản ứng truyền ánh sáng.

Việc thiết kế buồng đốt, có hai hướng để khách hàng lựa chọn: thứ nhất sử dụng tường gạch, Công ty chúng tôi cung cấp phương án thiết kế, cử kỹ sư chuyên nghiệp hướng dẫn công trình;thứ hai bằng vật liệu thích hợp được cố định trên khung sắt góc và toàn bộ buồng đốt hình khối.



Thành phần thiết bị

Toàn bộ thiết bị bao gồm hộp thử kín, hệ thống đo quang, đĩa cồn, hệ thống đốt, bộ đánh lửa, hộp thử, giá đỡ cáp, dụng cụ đo nhiệt độ và phần mềm kiểm tra mật độ khói.Mạch được phát triển bởi máy vi tính chip đơn với hàm lượng công nghệ cao và hiệu suất ổn định.Dụng cụ này phù hợp với tất cả các loại cáp.Nó được sử dụng rộng rãi bởi các nhà máy sản xuất của ngành công nghiệp dây và cáp và các đơn vị nghiên cứu và thử nghiệm.Hộp thử là một khối lập phương thử có thể tích là 27m3.



Thông số kỹ thuật chi tiết

Buồng đốt Kích thước bên trong: 3M x 3M x 3M tổng 27 mét khối.Nó có thể được khách hàng sử dụng làm kết cấu tường gạch, cũng như kết cấu thép.
Thiết bị chiếu tia chớp

A: Nguồn sáng Đèn halogen thạch anh nhập khẩu: công suất danh định 100W, điện áp danh định: 12V, lượng trở lại danh định: 2000 - 3000Lm

B: Bộ nhận: đối với tế bào quang điện silicon, độ truyền 0% được truyền khi không có ánh sáng và tỷ lệ truyền là 100% ánh sáng mà không bị tắc.

Nguồn lửa tiêu chuẩn

A: Nguồn lửa là cồn 1,0L

B: Khay đựng cồn: thép không gỉ, đáy 210 x 110mm

Một hỗn hợp khói Khói được phân bố đều trong buồng đốt nhờ sử dụng quạt để bàn.
Kiểm tra trống Đốt đèn cồn làm nhiệt độ buồng đốt đạt 25 ± 5 ℃.
Thiết bị đo nhiệt độ Chiều cao mặt trong cách mặt đất 1,5M và lắp cảm biến nhiệt độ nơi cách tường 0,5M.
Chứa phần mềm đo lường chứa đường truyền, đường cong đầu ra và báo cáo
Một máy tính (máy in cung cấp cho chính bạn)
Quyền lực 220V, 4KW.(nó sẽ cho biết tổng công suất của thiết bị)
Mật độ khói 0-924 sáu hộp số tự động sang số
Dải đo 0,0001—100%
Đo lường độ chính xác ± 3%
Điện áp làm việc 200—240V 50Hz
Nhiệt độ môi trường Nhiệt độ phòng — 40 ℃
Nhiệt độ tương đối ≤85%
Môi trường làm việc Cần tránh ánh sáng trực tiếp và không có luồng gió cưỡng bức trong quá trình vận hành thiết bị.



5. Các thông số khác và giới thiệu

một.Cửa trước được trang bị cửa sổ và tầm nhìn mờ có thể cản trở các hoạt động kiểm tra.

b.Đáy hộp vuông lắp thiết bị đánh lửa tự động, mặt trên lắp thiết bị điều chỉnh áp suất bên trong hộp.

c) Nguồn sáng: đèn sợi đốt 12V, bước sóng ánh sáng từ 400 đến 750nm.

d. Bộ nhận: đối với tế bào quang điện silicon, độ truyền 0% được truyền khi không có ánh sáng và tỷ lệ truyền là 100% ánh sáng mà không bị tắc.

e. Hệ thống đốt: gồm van điều chỉnh áp suất, bộ lọc, van điều chỉnh lưu lượng kế và đầu đốt.

f.Burner: được tạo thành từ bộ đánh lửa và đĩa cồn và được đặt ở giữa mẫu.



6. Cấu hình chính

Máy tính để bàn (bao gồm cả màn hình hiển thị) 1 bộ
Mẫu đục 1
Bóng đèn dự phòng 2
Hướng dẫn 1
Giấy chứng nhận 1
Ống kính hiệu chỉnh 2
Máy in 1
Phần mềm phân tích 1
Cống hoạt động 1





Sự khác biệt giữa dây và cáp là gì?
Sự khác nhau giữa dây và cáp 1 Cáp xoắn đôi - Cáp xoắn đôi có hai sợi cáp được xoắn chéo nhau.Xoắn có thể tránh được tiếng ồn ... 2 Cáp nhiều ruột - Cáp nhiều ruột có hai hoặc nhiều ruột dẫn được cách điện với nhau.
