Thông tin chi tiết sản phẩm:
Thanh toán:
|
SKYLINE: | Sharp Edge Tester | Tiêu chuẩn: | ISO 8124-1 EN-71, ASTM F963 |
---|---|---|---|
Trọng lượng: | 3,5 kg | kích thước: | 290x180x115 mm |
Phụ kiện: | bộ sạc, công tắc chân, một cuộn băng PTFE, tấm đế | Sự bảo đảm: | 18 tháng |
Điểm nổi bật: | stability test chamber,swing durability tester |

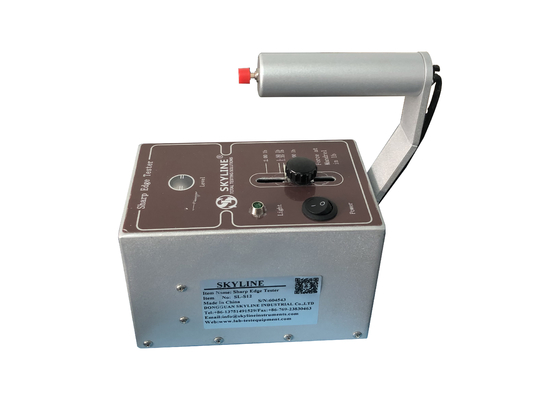

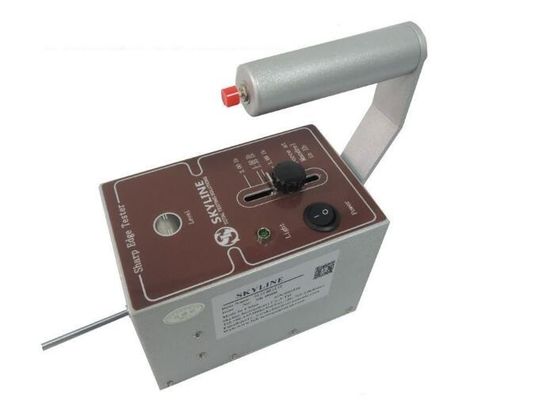

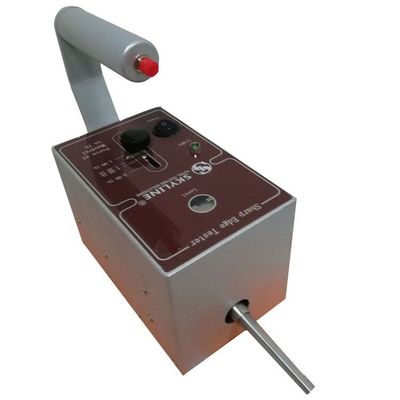

ISO 8124-1 1.35LB Máy kiểm tra cạnh sắc nét cố định cho các sản phẩm dành cho trẻ em
Ứng dụng
Được sử dụng để xác định xem cạnh của đồ chơi hoặc vật dụng có phải là cạnh sắc có nguy cơ gây thương tích không.
Thông tin sản phẩm
Để xác định xem các cạnh có thể tiếp cận được trên đồ chơi có khả năng gây thương tích hay không.Băng PTFE tự dính được gắn vào một trục gá, sau đó được quay theo một vòng quay 360 độ dọc theo cạnh có thể tiếp cận được đang được thử nghiệm.Nếu băng bị cắt làm đôi hoặc có chiều dài dài hơn (khoảng 13 mm), cạnh đó được xác định là một cạnh sắc nhọn nguy hiểm.Đồ chơi dành cho trẻ em dưới 8 tuổi sử dụng phải tuân theo yêu cầu này trước hoặc sau khi sử dụng & thử nghiệm lạm dụng.
Nguyên tắc kiểm tra
Trục thép dùng để mô phỏng ngón tay của trẻ em cần được làm cứng.Độ cứng Rockwell bề mặt không được nhỏ hơn 40, độ nhám bề mặt không được lớn hơn 0,40 micron và đường kính phải là 9,35 mm ± 0,12 mm.Một lớp băng da nhân tạo mô phỏng được dán vuông góc lên một trục thép được quấn bằng keo da nhân tạo mô phỏng với lực 6 N (1,35 lb).Trục thép tiếp tuyến không đổi ở 23 mm / giây ± 4 mm / giây.Tốc độ được quay trong một tuần.Kiểm tra mép thử để cắt (cắt) giấy dán da nhân tạo mô phỏng.Nếu bị cắt (cắt), cạnh được thử nghiệm được xác định là cạnh sắc có thể nguy hiểm.
Kết quả đánh giá và sử dụng trình kiểm tra cạnh sắc nét
1. Gắn băng dính PTFE vào trục gá theo yêu cầu, sau đó xoay trục gá dọc theo cạnh có thể tiếp cận được đã thử nghiệm 360 °.Kiểm tra để đảm bảo rằng băng dính thử nghiệm đã được hiệu chỉnh theo trọng lực.
Bóng có thể vượt qua hoàn toàn tiêu bản thử nghiệm hay không.Chiều dài của vết cắt.Tính phần trăm chiều dài đoạn băng đã cắt.Phán đoán: Nếu băng dính bị cắt đi 50%
Tách ra, cạnh được coi là cạnh sắc.
2. Cạnh được thử nghiệm phải là cạnh tiếp cận được xác định sau khi thử nghiệm khả năng tiếp cận của bộ phận hoặc bộ phận đồ chơi.
3. Nếu không thể kiểm tra toàn bộ phần cạnh có thể chạm vào của đồ chơi, thì trong trường hợp mô phỏng toàn bộ đồ chơi, cạnh có thể chạm vào có thể được tháo ra và thử nghiệm riêng biệt.
4. Chìa khóa của phép thử cạnh sắc là làm thế nào để cố định cạnh được phát hiện và đảm bảo rằng trục gá ở góc vuông với cạnh, và không có pha giữa trục gá và cạnh trong quá trình thử nghiệm.
Đối với các môn thể thao.
5. Trong quá trình quay của trục gá, cần đảm bảo rằng áp lực tác dụng lên trục gá liên tục ổn định.
Sự chỉ rõ
Kích cỡ
|
(L * W * H) 29 * 19 * 10cm
|
Trọng lượng
|
3,5kg
|
Tốc độ
|
1,00 ± 0,08 In / s
|
Lực cố định
|
1,35LB
|
Vật chất
|
thép không gỉ
|

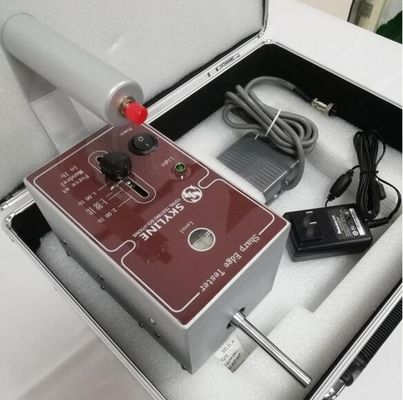

Phụ kiện
|
Băng dài Tiefo PTFEBộ công tắc chân, bộ sạc nguồn, sách hướng dẫn vận hành
|
Tiêu chuẩn
|
ASTM F963 4.7, EN 71-1 8.11, 16 CFR 1500.49, ISO 8124-1 5.8,
|
Các thông số kỹ thuật
1.Đường kính của trục quay được thể hiện trong bảng 1:
Tiêu chuẩn | EN71-1 | ASTM F 963 / 16CFR1500.49 |
Giá trị danh nghĩa | φ (9,53 ± 0,12) mm | φ (0,375 ± 0,005) inch |
Gia trị đo | φ9.450mm | φ0,3720 inch |
2. Giá trị đo của lực cho trong bảng 2:
Tiêu chuẩn | EN71-1 | ASTM F 963 / 16CFR1500.49 |
Giá trị danh nghĩa | (6 ± 0,5) N | 1,35 lbf |
Gia trị đo | 6,00N | 1,35 lbf |
3. Tốc độ quay của trục quay được thể hiện trong bảng 3:
Tiêu chuẩn | EN71-1 | ASTM F 963 / 16CFR1500.49 |
Giá trị danh nghĩa | (23 ± 4) mm / s | (1,00 ± 0,08) inch / s |
Gia trị đo | 19,3mm / s | 0,760 inch / s |
4.Độ nhám của trục quay được thể hiện trong bảng 4:
Tiêu chuẩn | EN71-1 | ASTM F 963 / CFR150.49 |
Giá trị danh nghĩa | ≤0,4 μm | ≤16 micro inch |
Gia trị đo | 0,15 μm | 5,9 micro inch |
Sharp Edge Tester và Sharp Point Tester.pdf
Làm thế nào để bạn kiểm tra các cạnh sắc nét?
Cạnh phải được xác định là sắc nếu nó cắt hoàn toàn qua băng với chiều dài không nhỏ hơn 1/2 inch (13 milimét) với bất kỳ lực nào lên đến 1,35 pound (6,00 Newton).(2) Thủ tục.(i) Cạnh của mẫu được thử nghiệm phải được giữ sao cho nó không bị xê dịch trong quá trình thử nghiệm.
Sharp Edge Tester liên kết video hoạt động:
https://www.youtube.com/watch?v=TREo3kIsqVc
