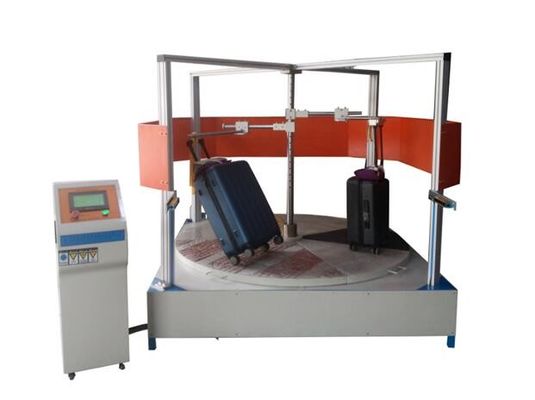

Hành lý điều khiển PLC Máy kiểm tra tình trạng đa đường với động cơ biến tần chính xác

Máy kiểm tra tình trạng nhiều đường

Thông tin sản phẩm

Dụng cụ kiểm tra điều kiện đường L , cuộn thử xi măng. Đường kính: (216 ± 2) mm, với thanh thép được nâng lên với chiều rộng lồi là 30 mm và độ dày lồi bề mặt là 3 mm (r = 0,5mm) trên bề mặt cuộn, chiều dài cuộn thử lớn hơn bánh xe chạy song song tối đa của mẫu thử. Khoảng cách (khoảng 600mm). Công thức cuộn thử xi măng là: cát (cát trung bình): xi măng (42,5, P.0) = 3: 2, không nên có tổ ong, bề mặt năm bề mặt, bọt khí. Hai cuộn thử nghiệm của thanh thử kép phải ở cùng một mức, khoảng cách giữa hai cuộn thử có thể được điều chỉnh và hai cuộn thử nghiệm quay theo hai hướng ngược nhau. Cổng cố định. Ở 45 ° ± 2 ° so với mặt phẳng nằm ngang, trụ sở có một đường ray hỗ trợ có thể di chuyển lên xuống để cố định mẫu thử và móc móc kéo ở trên cùng. Bộ giới hạn. Nó có thể được điều chỉnh sao cho mẫu có thể được cố định tại cùng một vị trí từ đầu đến cuối thử nghiệm. Thiết bị điều khiển. Điều chỉnh tốc độ, thiết lập tổng đột quỵ, thời gian nghỉ trong hành trình kiểm tra, với chức năng bộ nhớ.

Sử dụng

Nó được nhân viên R & D và nhân viên kiểm soát chất lượng sử dụng để đánh giá tình trạng sử dụng hành lý khi đi bộ, để tiến hành kiểm tra đi bộ liên tục, kiểm tra bánh xe mẫu, trục, khung bánh xe, thanh buộc, chất lượng hộp và tính toán độ mòn của bánh xe.

Tiêu chuẩn thực hiện
Chế độ điều khiển: Điều khiển PLC, chế độ vận hành giao diện người-máy. Số km thử nghiệm có thể được chọn tùy ý, với cài đặt thời gian không liên tục và chức năng bộ nhớ mất điện.

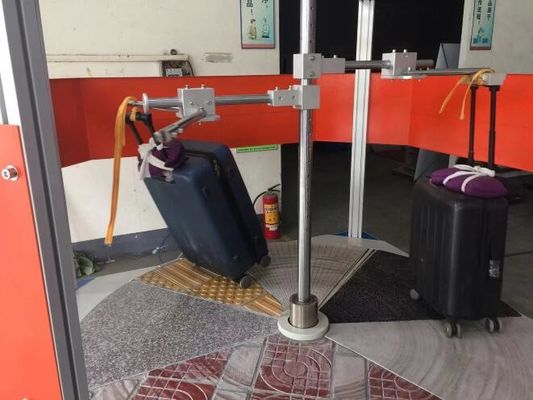

Mô phỏng mặt đường: Mặt đường xi măng mịn 30%, mặt đường xi măng thô 30%, mặt đường xây gạch 20%, mặt đường lát đá cẩm thạch 9%, đường mù 9%, va chạm tốc độ 1%, cống 1%.
Tốc độ hoạt động: 0-4Km / h, dừng trong 10 phút mỗi hoạt động 2Km, có thể được điều chỉnh.
Cổng cố định: chế độ hai bánh, chế độ bốn bánh.
Công suất làm việc bình thường: động cơ biến tần chính xác.
Kích thước máy: 1.88M * 1.8M * 1.64M (W * D * H).

Phương pháp thử
1. Đặt mẫu lên máy thử và đặt bánh xe vào cuộn thử. Kéo thanh kéo hết cỡ và treo nó lên móc. Mẫu không có thanh kéo sẽ được nâng lên trên móc hoặc thanh ngang có tay cầm hoặc tay cầm phụ (cây lau bên, dây kéo bên hông) và góc của hộp (gói) và mặt phẳng ngang đến 45 ° ± 2 °, khóa tay cầm đòn bẩy và sửa chữa nút chặn.
2. Phải đặt mẫu bốn bánh trên máy thử và khoảng cách giữa hai cuộn thử phải được điều chỉnh sao cho bốn bánh được đặt trên hai cuộn thử và nút cố định được cố định.
3. Đặt tốc độ hoạt động của máy thử nghiệm: 4km / h, không liên tục 10 phút cho mỗi 2km hoạt động.
4. Hành trình thử nghiệm: 4km8km12km16km20km, hoặc thử nghiệm theo hành trình quy định.
5. Con lăn xi măng: φ (216 ± 2) mm hai, khoảng cách giữa hai con lăn có thể được điều chỉnh, và hướng quay ngược lại.
6. Thanh thép chịu lực: 600 × 30 × 3 mm (W × D × H)
7. Cổng cố định: 45 ° ± 2 ° với chiều ngang
8. Tốc độ thử nghiệm: 4km / h cứ sau 2km, gián đoạn 10 phút
9. Hẹn giờ: Màn hình LCD
10. Thiết bị điều khiển: điều chỉnh tốc độ, thiết lập tổng đột quỵ, thời gian nghỉ trong hành trình kiểm tra, với chức năng bộ nhớ
11. Thiết bị giới hạn: Nó có thể được điều chỉnh sao cho mẫu có thể được cố định ở một vị trí từ đầu đến cuối thử nghiệm. 12. Nguồn điện: 220v50HZ.
