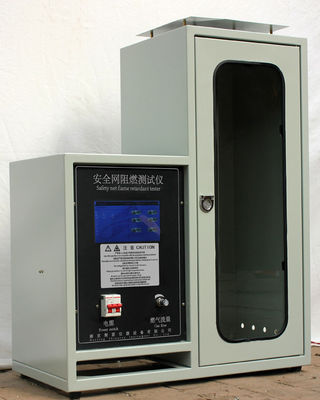

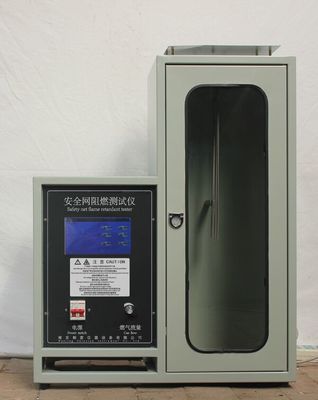

Điều khiển màn hình cảm ứng Lưới an toàn Vật liệu xây dựng Thiết bị kiểm tra tính dễ cháy

Ứng dụng

Nó phù hợp cho các lưới an toàn khác nhau, kháng lưới dễ cháy an toàn lưới dọc Hiệu suất.

Các thông số kỹ thuật

1. Điều khiển / hiển thị màn hình cảm ứng

2. Thiết bị được chia thành hai phần: hộp điều khiển màn hình cảm ứng và hộp đốt. Kích thước của hộp đốt là 330 * 330 * 765mm.

3. Phần trước của hộp đốt là cửa quan sát bằng kính cường lực

4. Mặt trên của hộp được phân bố đều với 16 lỗ thông hơi, đường kính trong là 12,5mm; có 6 lỗ thông hơi ở cả hai bên của hộp đốt và đường kính trong là 12,5mm.

5. Đầu hộp được gắn vào đầu

6. Mặt trên của hộp được trang bị kẹp treo, và đáy của kẹp kiểu nằm ở vị trí cao hơn 17mm so với điểm cao nhất của vòi phun lửa.

7. Đường kính trong của vòi đánh lửa là 11mm, và đầu và đường thẳng đứng nằm ở góc 25 °. Thời gian đánh lửa: chính xác đến 0,05s

8. Nguồn khí: khí hỗn hợp propan, butan hoặc propan / butan, sử dụng khí metan có độ tinh khiết không dưới 97% khi mẫu được xử lý trước theo 7.3

9. Cỡ mẫu: 500 ± 5

10. Nhiệt độ môi trường: -10 ° C ~ 30 ° C

11. Điện áp và nguồn điện cung cấp: 220 V ± 10% 50HZ Công suất dưới 100W

12. Điều khiển đơn chip, hiển thị kỹ thuật số thời gian tự động

13. Thời gian ngọn lửa của đầu đốt Bunsen 0-99M99S, có thể được đặt tùy ý, độ chính xác ± 0,01s

14. Yu Yan, thời gian sau khi kết thúc: 0-99M99S dài nhất

15. Chiều cao ngọn lửa xanh Bunsen: 15mm-175mm có thể được điều chỉnh tự do, với thang đo chiều cao ngọn lửa

16. Thời gian đánh lửa tự động của đầu đốt Bunsen: cài đặt tùy ý

17. Các thông số liên quan đến màn hình cảm ứng:

a. Kích thước: 7 inch Kích thước hiển thị hiệu quả Dài 15,5cm Rộng 8,6cm;

b. Độ phân giải: 800 * 480

c. Giao diện truyền thông RS232, 3,3V CMOS hoặc TTL, chế độ cổng nối tiếp

d. Dung lượng lưu trữ: 1G

e. Sử dụng màn hình trình điều khiển FPGA phần cứng thuần túy, thời gian khởi động zero zero, chạy bằng nguồn

f. Sử dụng kiến ​​trúc M3 + FPGA, M3 chịu trách nhiệm phân tích cú pháp lệnh, FPGA tập trung vào hiển thị màn hình LCD, tốc độ và độ tin cậy đang dẫn đầu cùng một sơ đồ

g. Bộ điều khiển chính sử dụng bộ xử lý công suất thấp để tự động vào chế độ tiết kiệm năng lượng.

Tiêu chuẩn thiết kế

Mạng an toàn GB 5725-2009

Tiêu chuẩn áp dụng

GB5455-2014 "Hiệu suất đốt hàng dệt Phát hành theo chiều dọc Thiệt hại, xác định thời gian âm ỉ và sau khi đốt cháy"
