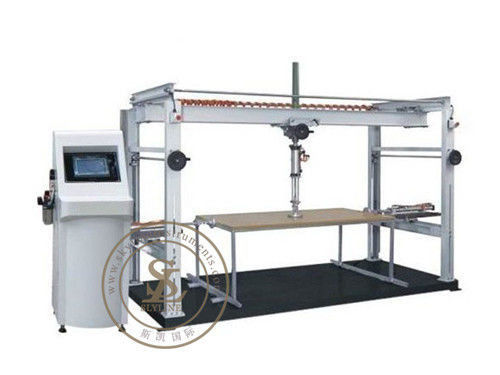

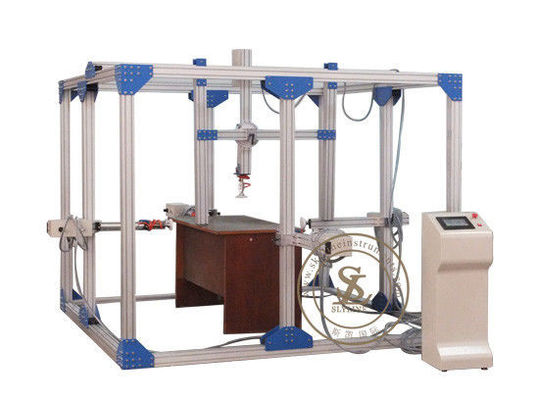

BIFMA X5.1 PLC + Thiết bị kiểm tra nội thất màn hình cảm ứng, Thiết bị kiểm tra độ ổn định cho bàn và xe đẩy

Tính năng, đặc điểm

1 nó trang bị 5 nhóm xi lanh khí nén đó là 1 bộ dọc thiết bị và 4 bộ hiệu chỉnh vận tốc & lực đẩy một cách riêng biệt. Đột quỵ là 500mm
2 Phanh 4 chân của thiết bị dọc có thể điều chỉnh trước và sau và lên xuống (100mm ~ 900mm)
3 Quadruplet phanh của thiết bị ngang có thể được điều chỉnh lên và xuống và trái và phải, nó có thể hợp tác với vị trí kiểm tra khác nhau.
4 nó có một vài hàng vít lỗ trong bảng điều khiển dưới cùng của thử nghiệm đó là thuận tiện để cài đặt phụ kiện khác nhau hoặc cố định kiểm tra điều kiện
5 nó được trang bị vị trí khớp nối nhanh trước phanh khí nén cho mỗi nhóm thuận tiện để thay đổi tải hoặc độ bám khác nhau.
Màn hình cảm ứng màu 6 & bộ điều khiển PLC, giao diện vận hành dễ dàng, hiển thị hình ảnh và bất tiện hơn cho người vận hành.

Máy kiểm tra này được sử dụng để kiểm tra sức mạnh và độ ổn định của bảng và trolly.

Kiểm tra sức mạnh

1. Kiểm tra tải tĩnh dọc
2. kiểm tra tải bền vững
3. Kiểm tra tải tĩnh ngang
4. Thử nghiệm tác động theo chiều dọc

Kiểm tra độ ổn định:

1. Kiểm tra độ ổn định dọc
2. Kiểm tra tác động ngang.

Thông số kỹ thuật

a.Frame (Alluminium)

-6 bài thẳng đứng - 4 cố định. 2 điều chỉnh vị trí dọc theo chiều dài khung (3m) để giữ xi lanh nằm ngang

-5 thanh ngang ngang -4 cố định. 1 điều chỉnh vị trí dọc theo chiều dài khung (3m) và chiều cao (2m) để giữ xi lanh thẳng đứng, điều chỉnh vị trí và chiều cao

b.Size: 2m × 3m × 2m (H)

c.Loading pad (yêu cầu BS BN) & trọng lượng túi 91kg (yêu cầu BIFMA)

d.Type xi lanh: Xi lanh tác động kép

Lực tối đa: 2000 Newton

f.1 đơn vị xi lanh nằm ngang

-Để áp dụng một lực ngang cho các bài kiểm tra nghiêng và chân / trượt.

-Thiết bị vào hệ thống ròng rọc (có thể điều chỉnh và tháo lắp được)

-Điều chỉnh chiều cao (500-1800mm) & vị trí nằm ngang (dọc theo chiều dài khung hình, 3m)

-Stroke chiều dài: 500mm

g.1 xi lanh dọc đơn vị

-Để áp dụng một lực dọc cho phần còn lại, kiểm tra máy tính bảng và phần còn lại cánh tay

-Điều chỉnh vị trí dọc theo thanh ngang (2m)

-Stroke chiều dài: 500mm

h.High và điều chỉnh vị trí, được hỗ trợ

i.Điện áp: một pha AC 220V 50 / 60HZ

j.Compress air: 6kg / cm²

nút kontrol

Nút -ON / OFF

-Load màn hình

Hiển thị -Cycle - 6 - chữ số

- Thời gian giữ nguyên: 1 phút (kiểm tra độ bền)

l.Stopper - để hạn chế các cơ sở đồ nội thất từ ​​trượt độ dày 12mm.

Đặc điểm kỹ thuật

Tiêu chuẩn kiểm tra
EN 527-3, EN581-3 và BIFMA X5.1, IS5967

EN 1725: 1998 7.3 Kiểm tra độ bền
EN 1725: 1998 7.5 Độ bền của cạnh giường
EN 1725: 1998 7.6 Kiểm tra tải tĩnh dọc
