Thiết bị kiểm soát đồ nội thất điều khiển PLC

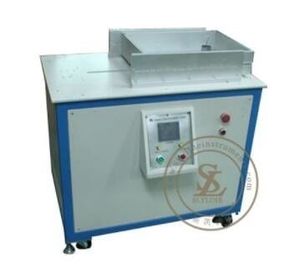

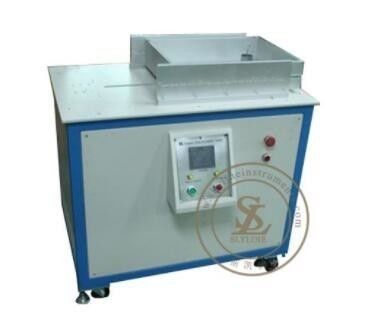

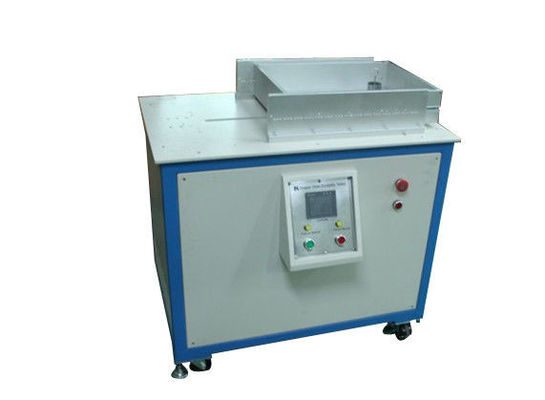

Thiết bị kiểm tra độ bền ray trượt ngăn kéo điều khiển PLC

Thông tin sản phẩm

Máy kiểm tra độ bền ray trượt ngăn kéo được thiết kế để kiểm tra ray trượt của ngăn kéo, bàn làm việc, bàn, tủ và tủ quần áo.
Có khả năng điều khiển thời gian chu kỳ, điều khiển hành trình không đổi, điều khiển tần số, điều khiển đột quỵ

Thông số kỹ thuật

a. Khí nén - 6kg/cm².

b. Động cơ AC - để điều khiển chiều cao từ 250-1000mm.

c. Xi lanh khí nén - xi lanh tác động kép với công tắc từ và hành trình tối đa 600mm (có thể điều chỉnh). Xi lanh phải có bộ gá để giữ bất kỳ loại tay nắm ngăn kéo nào để mở/đóng ngăn kéo mà không tạo lực lên hệ thống ngăn kéo.

d. Bảng điều khiển/bảng điều khiển bao gồm:

• Nguồn điện: 240 Volts: 13 A mps: 50HZ
• Nút công tắc BẬT/TẮT
• Bộ đếm điện tử đặt trước 6 chữ số (EPC)

- EPC sẽ ghi lại mỗi hành trình của xi lanh lên đến sáu chữ số.

- Sẽ dừng hoạt động kiểm tra ở hành trình đã đặt trước.

- EPC sẽ hiển thị số hành trình đạt được trong quá trình kiểm tra.

- EPC cũng có khả năng đếm số chu kỳ khi mất điện và có thể hiển thị số đọc thực tế và tiếp tục đếm khi hoạt động tiếp tục.

- Số đếm sẽ được duy trì cho đến khi bộ đếm được đặt lại.

Lưu ý: Một hành trình được tính là một chu kỳ.

i. Kiểm tra chu kỳ phần tử có thể mở rộng (ANSI/BIFMA X5.9-2012, điều 15)

ii. Kiểm tra chu kỳ phần tử có thể mở rộng (ANSI/BIFMA X5.5-2014, điều 10)

iii. Độ bền của các bộ phận có thể mở rộng (BS EN 16122:2012, điều 7.5.3)

Thông số kỹ thuật

1. Kích thước ray trượt: 140-500mm/

2. Vận hành thủ công/

3. Lực chuyển động ngăn kéo: động cơ giảm tốc 120w/

4. Hệ thống điều khiển: điều khiển PLC, màn hình cảm ứng. Bộ mã hóa tính toán hành trình/

5. Tốc độ kiểm tra: 0,25m/s ( có thể điều chỉnh)/

6. Hành trình chu kỳ ngăn kéo: đóng-mở 140-500mm (có thể do khách hàng chỉ định)

Ứng dụng

• Nhà sản xuất đồ nội thất văn phòng- Kiểm tra ray trượt ngăn kéo trên bàn làm việc, tủ hồ sơ và tủ lưu trữ

• Nhà sản xuất đồ nội thất gia dụng- Đánh giá ngăn kéo tủ bếp, tủ quần áo phòng ngủ và tủ phòng tắm

• Phòng thí nghiệm kiểm tra đồ nội thất- Thực hiện kiểm tra chứng nhận và đảm bảo chất lượng theo tiêu chuẩn BIFMA và EN

• Nhà cung cấp ray trượt ngăn kéo- Xác nhận độ bền và tuổi thọ chu kỳ sản phẩm cho khách hàng OEM

• Bộ phận kiểm soát chất lượng- Kiểm tra đầu vào và lấy mẫu dây chuyền sản xuất các cụm đồ nội thất hoàn chỉnh

• Nhóm R&D- So sánh thiết kế ray trượt, vật liệu và hệ thống bôi trơn dưới điều kiện chu kỳ được kiểm soát

• Cơ quan kiểm định bên thứ ba- Thực hiện đánh giá độ bền độc lập để báo cáo tuân thủ

Câu hỏi thường gặp

H: Thiết bị này dùng để làm gì?
Máy kiểm tra này đánh giá độ bền và tuổi thọ chu kỳ của ray trượt ngăn kéo được lắp đặt trên bàn làm việc, tủ, tủ quần áo và đồ nội thất lưu trữ bằng cách mô phỏng việc mở và đóng lặp đi lặp lại trong điều kiện được kiểm soát.

Một xi lanh khí nén giữ tay nắm ngăn kéo và tự động mở và đóng ngăn kéo ở tốc độ và độ dài hành trình có thể lập trình. Một bộ đếm điện tử theo dõi từng chu kỳ và dừng kiểm tra khi đạt đến số lượng đã đặt trước.
H: Thiết bị này tuân thủ những tiêu chuẩn nào?

H: Loại ngăn kéo hoặc ray trượt nào có thể được kiểm tra?
Thiết bị có thể chứa các ray trượt có độ dài hành trình từ 140 mm đến 500 mm và xử lý nhiều loại ngăn kéo khác nhau. Bộ gá được thiết kế để giữ tay nắm ngăn kéo tiêu chuẩn mà không tạo lực lên hệ thống ngăn kéo.

Bộ đếm điện tử sẽ giữ nguyên số lượng chu kỳ ngay cả khi mất điện và tiếp tục đếm từ cùng một điểm khi có điện trở lại - vì vậy bạn sẽ không bao giờ mất tiến trình kiểm tra.
H: Tôi có thể điều chỉnh tốc độ kiểm tra và độ dài hành trình không?

H: Những ngành nào thường sử dụng thiết bị này?
Các nhà sản xuất đồ nội thất văn phòng, nhà sản xuất đồ nội thất gia dụng, phòng thí nghiệm kiểm tra, nhà cung cấp ray trượt ngăn kéo, bộ phận kiểm soát chất lượng và các cơ quan kiểm định bên thứ ba.
