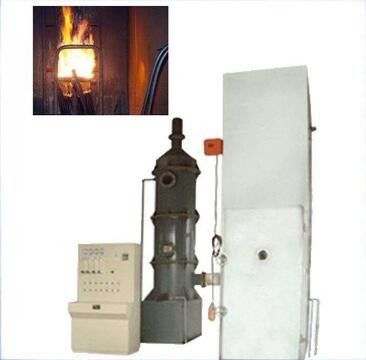

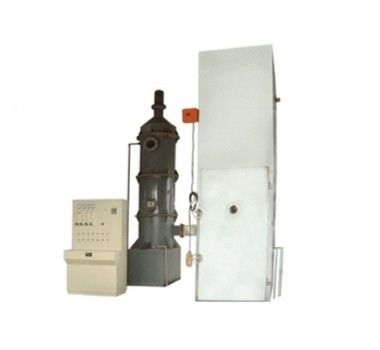

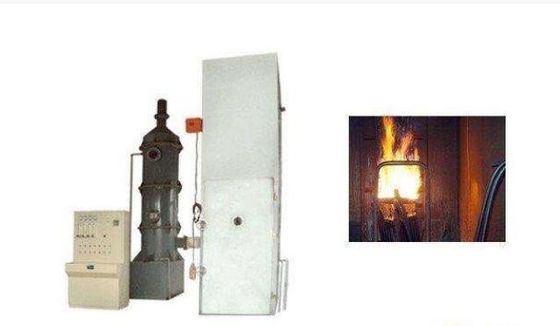

Máy thí nghiệm đốt cáp Bundle cho các thí nghiệm đốt cháy dây và cáp

Máy kiểm tra đốt cáp bó

Sử dụng

Thích hợp cho các thí nghiệm đốt dây và cáp chống cháy

Các thông số kỹ thuật
1. Thiết bị thí nghiệm
1.1 Buồng thử nghiệm: Thiết bị thí nghiệm phải là một hộp tự đỡ có chiều rộng (1000 ± 100) mm, chiều sâu (2000 ± 100) mm và chiều cao (4000 ± 100) mm.Thành sau và cả hai mặt của hộp thử nghiệm phải được cách nhiệt với hệ số truyền nhiệt xấp xỉ 0,7 W? M-2? K-1, tấm thép không gỉ USU304 dày 1,5 mm và sợi khoáng cách nhiệt dày 65 mm ở giữa, 1,5 đối với bên ngoài.Tấm thép không gỉ USU304 dày Mm
1.2 Nguồn không khí:
1.2.1 Đầu vào không khí được trang bị một đồng hồ tốc độ gió kỹ thuật số tốc độ gió, và tốc độ dòng khí của không khí là (5000 ± 500) L / phút.
1.2.2 Sau khi hoàn thành thử nghiệm: Nếu mẫu vẫn cháy trong một giờ sau khi đám cháy dừng lại, thì một báo động sẽ được phát ra và sự đốt cháy buộc phải dừng lại khi có mưa.
Thiết bị
1.3 Loại thang thép: rộng (500 ± 5) mm chiều rộng thang thép tiêu chuẩn (800 ± 10) mm Vật liệu thang thép rộng USU304 thép tròn không gỉ
1.4 thiết bị lọc khí thải:
1.4.1 Phần trên của hộp thử nghiệm được trang bị một máy đo gió kỹ thuật số để đảm bảo rằng tốc độ gió thổi nhỏ hơn 8M / S, điều này sẽ không ảnh hưởng đến lưu lượng gió trong buồng thử nghiệm.
1.4.2 Thu gom và rửa khói Thiết bị hút khói: Thép không gỉ SUS304 với đường kính 800mm và cao 3500mm.
2, nguồn đánh lửa
Kiểu 2.1: Nguồn đánh lửa phải bao gồm một hoặc hai vòi đốt khí propan với lưu lượng kế và bộ trộn venturi đi kèm.Bề mặt của ngọn lửa phải là 244 tấm kim loại phẳng có đường kính 1,32mm.Khoảng cách tâm của các lỗ này là 3,2mm, được xếp so le thành ba hàng, mỗi hàng là 81, 80 và 81, được phân bố trên danh nghĩa. Kích thước nằm trong khoảng 257 x 4,5 mm.Ngoài ra, một hàng lỗ nhỏ được hình thành trên cả hai mặt của đĩa thở lửa, và các lỗ dẫn hướng này có thể duy trì sự cháy ổn định của ngọn lửa.Mỗi đầu đốt cần được trang bị một thiết bị chính xác để kiểm soát tốc độ của khí propan và luồng không khí vào.Có thể sử dụng đồng hồ đo lưu lượng rôto hoặc đồng hồ đo lưu lượng khối lượng
2.2 Vị trí đặt nguồn đánh lửa Đầu đốt phải được đặt nằm ngang (75 ± 5) mm tính từ bề mặt trước của mẫu cáp, cách đáy buồng thử 600 ± 5 mm và đối xứng với trục của thang thép.Điểm cung cấp ánh sáng của đầu đốt phải được đặt ở tâm giữa hai mặt cắt của thang thép và cách đầu dưới của mẫu ít nhất 500mm.
