| Tên thương hiệu: | SKYLINE |
| Số mô hình: | SL804 |
| MOQ: | 1 đơn vị |
| Giá: | negotiated |
| Điều khoản thanh toán: | T/T, thư tín dụng, Western Union, |
| Khả năng cung cấp: | 1 đơn vị / tháng |
Thông số sản phẩm
2. Giá đỡ mẫu vuông góc với tấm bức xạ, có vạch chia tiêu chuẩn phía trên, có thể đo thông lượng nhiệt bức xạ tới hạn theo khoảng cách lan truyền lửa;
3. Được trang bị thiết bị tuần hoàn làm mát bằng nước, giá đỡ mẫu có thể được làm mát bằng nước để tránh hư hỏng do nhiệt độ cao kéo dài;
4. Được trang bị thiết bị đánh lửa bằng ngọn lửa nhỏ, sử dụng chế độ đánh lửa bằng tia lửa điện;
5. Tấm bức xạ được trang bị thiết bị phát hiện nhiệt độ cao. Nếu tấm bức xạ bị tắt, nguồn khí có thể tự động bị cắt;
6. Được trang bị cảm biến thông lượng nhiệt bức xạ làm mát bằng nước, kết quả có thể truy ngược về NIST của Hoa Kỳ;
7. Được trang bị hộp điều khiển điện, có thể điều chỉnh lưu lượng khí gas và không khí, và hiển thị các số liệu thông lượng nhiệt bức xạ;
8. Được trang bị PLC và giao diện người-máy để hiển thị thông tin cần thiết cho việc thử nghiệm.
Đặc điểm
2. Tấm bức xạ được cung cấp hỗn hợp khí gas-không khí.
3. Tấm bức xạ có kích thước vuông 850mm cho khối ghi đốt loại chịu lửa xốp được thiết kế để đốt cháy hiệu quả hỗn hợp khí gas-không khí, không có ngọn lửa xuất hiện trên bề mặt tấm trong điều kiện hoạt động.
4. Tấm bức xạ và khung bao của nó được đỡ trên một khung sao cho tâm của tấm cách mặt đất khoảng 1250±100mm.
5. Giá đỡ mẫu thử và bộ phận tạo ngọn lửa mồi được lắp đặt ở một bên của thiết bị.
6. Giá đỡ mẫu bao gồm một khung thép làm mát bằng nước với các tấm mặt làm mát bằng nước. Các tấm mặt chồng lên mẫu thử 20±2mm ở các cạnh trên và dưới và ở cạnh dọc liền kề với tấm bức xạ.
7. Một kẹp lò xo được bố trí để kẹp mẫu thử vào các tấm mặt.
8. Nguồn cấp nước di động cho giá đỡ mẫu đảm bảo nhiệt độ tối đa không vượt quá 35°C tại đầu ra của giá đỡ mẫu.
9. Bộ giá đỡ mẫu được đặt ở góc 90±2° so với mặt tấm bức xạ và theo cách mà các mặt của thanh dẫn trên và dưới của giá đỡ mẫu nằm trên cùng một mặt phẳng với mặt trong của khung bao tấm bức xạ.
10. Chiều cao của giá đỡ mẫu được gắn bản lề để có thể xoay ngang, ra xa mặt tấm bức xạ giữa các lần thử nghiệm, từ vị trí thử nghiệm sang vị trí chờ và ngược lại.
11. Đầu đốt mồi bao gồm một ống thép.
12. Các đường cấp khí gas và không khí đến tấm bức xạ chứa lưu lượng kế, bộ điều chỉnh áp suất, van điều khiển và thiết bị an toàn.
13. Máy đo thông lượng nhiệt: Phạm vi: 0 ~ 50 kw/m2; Độ phát xạ bề mặt: ɛ=0.95±0.05.
14. Tấm hiệu chuẩn giả với giá đỡ, máy đo thông lượng nhiệt đã hiệu chuẩn và bộ phận lắp đặt.
Chi tiết sản phẩm của

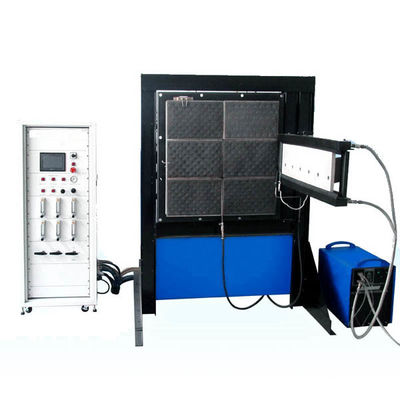

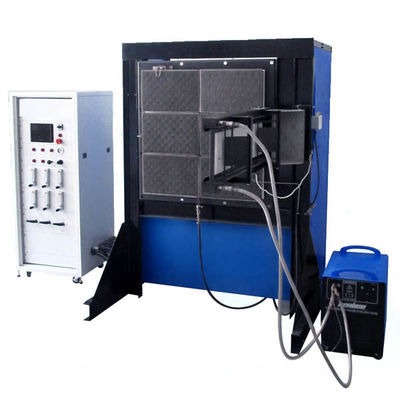

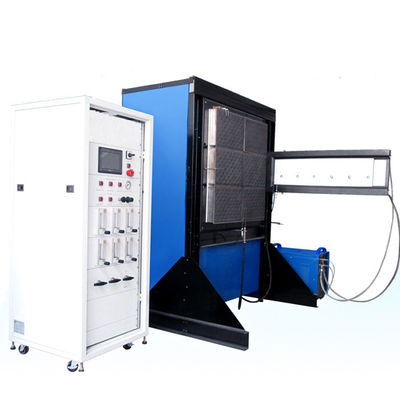

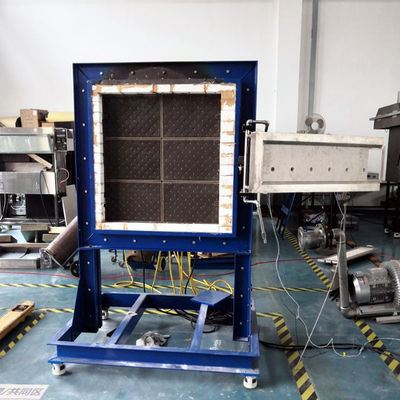

Phương pháp thử nghiệm là đo thông lượng bức xạ tới hạn bằng cách đốt mẫu bằng ngọn lửa nhỏ bằng cách chịu đựng sự thay đổi dần dần của năng lượng nhiệt bức xạ. Tấm bức xạ nhiệt có kích thước 850mm x 850mm. Giá đỡ mẫu thử được làm mát bằng nước và được trang bị một tấm hiệu chuẩn có lỗ và một cảm biến thông lượng bức xạ nhiệt để hiệu chuẩn đường cong thông lượng bức xạ nhiệt. Thiết bị thử nghiệm có yêu cầu cao về địa điểm phòng thí nghiệm, và người dùng cần các biện pháp an toàn hơn trước khi thiết bị thử nghiệm có thể được lắp ráp.
Tiêu chuẩn: BS: BS 476-7
Kích thước: 1220 mm (R) x 550 mm (S) x 1920 mm (C)
Trọng lượng: 210kg
Yêu cầu lắp đặt
Điện: 230 V Danh định 10 Amps
Nhiệt độ môi trường: Hoạt động 10°C đến 35°C
Nguồn cung cấp khí gas: Propan và máy nén khí
Phòng thử nghiệm: 400m3
Ứng dụng
- Tấm tường và tấm trang trí
- Tấm trần và hệ thống trần treo
- Vật liệu composite và cấu kiện được sử dụng làm bề mặt tiếp xúc
- Lớp lót cách nhiệt cho tường và trần nhà
- Phân loại an toàn cháy theo BS 476-7 (Lớp 1-4)
- Phân loại Lớp 0 (kết hợp với yêu cầu không cháy)
- Kiểm soát chất lượng vật liệu xây dựng và thử nghiệm R&D
- Phòng thí nghiệm thử nghiệm bên thứ ba và các cơ quan chứng nhận
Câu hỏi thường gặp
Q1: Máy SL-FL73 tuân thủ tiêu chuẩn nào và nó đo lường cái gì?
A1: Nó tuân thủ BS 476-7. Máy thử đo sự lan truyền lửa theo chiều ngang dọc theo bề mặt thẳng đứng của vật liệu lót tường và trần dưới nhiệt bức xạ, và phân loại từ Lớp 1 (lan truyền thấp nhất) đến Lớp 4 (rủi ro cao nhất) dựa trên tốc độ và khoảng cách lan truyền.
Q2: Những vật liệu nào có thể được thử nghiệm với thiết bị này?
A2: Tấm tường, tấm trần, tấm trang trí, vật liệu composite và lớp lót cách nhiệt được sử dụng làm bề mặt tiếp xúc trên tường và trần nhà. Nó phù hợp với các vật liệu, vật liệu composite hoặc cấu kiện về cơ bản phẳng.
Q3: Hệ thống phân loại theo BS 476-7 hoạt động như thế nào?
A3: Phân loại dựa trên khoảng cách lan truyền lửa đo được sau 1,5 phút và vào cuối thử nghiệm. Lớp 1 chỉ sự lan truyền lửa thấp nhất, trong khi Lớp 4 chỉ rủi ro cao nhất. Lớp 0 là xếp hạng tổng hợp yêu cầu Lớp 1 cộng với khả năng không cháy.
Q4: Kết quả thử nghiệm có chính xác và lặp lại như thế nào?
A4: Độ chính xác cao đạt được thông qua đầu đốt chịu lửa xốp, kiểm soát khí gas/không khí ổn định và hiệu chuẩn bằng cảm biến thông lượng có thể truy nguyên NIST và tấm có lỗ. Giá đỡ làm mát bằng nước duy trì điều kiện nhiệt ổn định và vị trí bản lề đảm bảo đặt mẫu thử lặp lại.
Q5: Thiết bị có dễ vận hành không?
A5: Có. Đánh lửa bằng tia lửa điện, kẹp lò xo và giao diện PLC/HMI cho phép lắp mẫu thử đơn giản và thực hiện thử nghiệm tự động. Các thông số thử nghiệm được đặt trên giao diện và dữ liệu thời gian thực bao gồm thông lượng nhiệt được hiển thị trong suốt quá trình thử nghiệm.
Q6: Yêu cầu lắp đặt chính là gì?
A6: Lắp đặt trong phòng có nhiệt độ 10-35 °C không có gió lùa. Nguồn điện: 230 V, danh định 10 A. Khí gas: propan và khí nén. Thể tích phòng thử nghiệm: 400 m³. Nên vệ sinh tấm bức xạ thường xuyên và kiểm tra hiệu chuẩn định kỳ để bảo trì.
Máy thử lan truyền lửa bề mặt.pdf
Thử nghiệm lan truyền lửa là gì?
Thử nghiệm lan truyền lửa
nhằm đo xu hướng ngọn lửa lan truyền trên một chất nền và tương quan trực tiếp với sự lan truyền lửa bề mặt trong kịch bản hỏa hoạn thực tế.
