| Tên thương hiệu: | SKYLINE |
| Số mẫu: | SL-ESD61002TA |
| MOQ: | 1 đơn vị |
| Điều khoản thanh toán: | T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 / THÁNG |

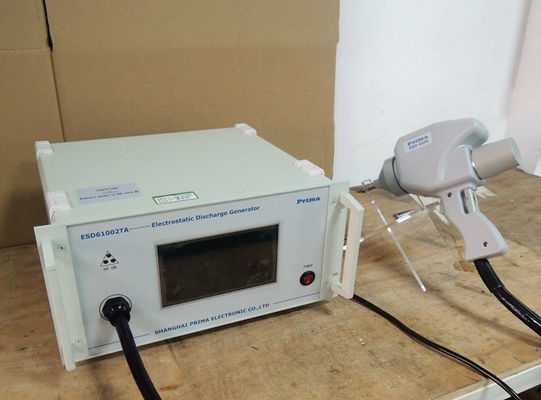

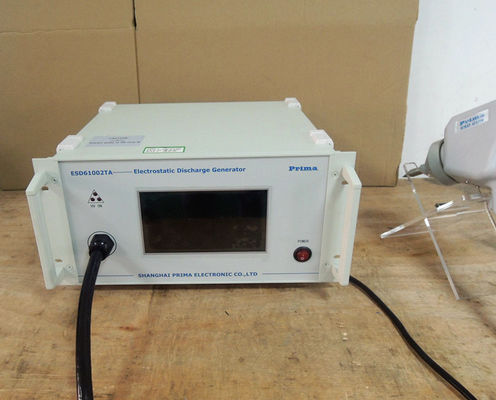

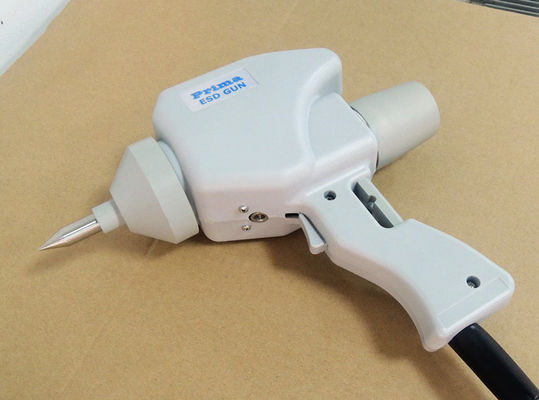

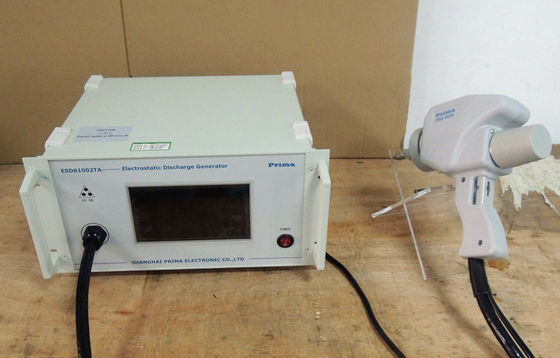

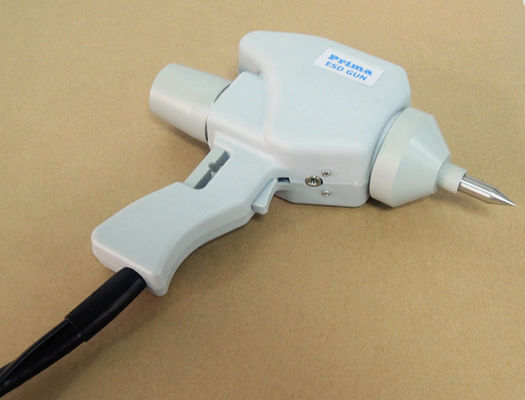

Thiết bị kiểm tra mô phỏng ESD / Máy kiểm tra phóng điện tĩnh điện
Giơi thiệu sản phẩm
Để bảo vệ thiết bị khỏi hư hỏng tĩnh điện và độ tin cậy của sản phẩm và hệ thống, đặc biệt là do ứng dụng của các thành phần vi điện, điều quan trọng là nhà sản xuất hoặc người sử dụng phải xem xét thiệt hại do tĩnh điện.
Vấn đề tĩnh điện có một số vấn đề với môi trường và điều kiện sử dụng, nó có thể tạo ra tĩnh điện trong khi sử dụng đặc biệt là sợi nhân tạo.Ví dụ, trong khi người vận hành bước trên thảm đất trong phòng thí nghiệm, điện tích có thể tạo ra giữa cơ thể anh ta và sợi quang do ma sát ； thích nghi, sự chuyển đổi điện tích có thể xảy ra giữa người vận hành và ghế của anh ta.Người vận hành có thể nhận được phí trực tiếp hoặc bằng tĩnh điện.Đối với trường hợp thứ hai, thảm đã dẫn không thể tạo ra bất kỳ chức năng bảo vệ nào, ngoại trừ người vận hành áp dụng một số biện pháp kết nối với mặt đất.
Hình 1 cung cấp rằng các sợi khác nhau sẽ tạo ra tĩnh điện khác nhau trong điều kiện độ ẩm khác nhau.
Giới thiệu tiêu chuẩn của IEC61000-4-2
Vì tiêu chuẩn IEC61000-4 là tiêu chuẩn cơ bản do IEC ban hành, nó phù hợp với các thử nghiệm EMC của tất cả các loại thiết bị điện và điện tử.Cần phải đưa ra tiêu chuẩn phụ (IEC61000-4-2) là thử nghiệm phóng tĩnh điện.Chương này bao gồm nội dung về cấu tạo của thiết bị, các yêu cầu về hiệu suất của máy thử phóng điện tĩnh điện và kiểm tra dạng sóng.
Các yêu cầu về hiệu suất chính của người thử nghiệm
|
Dung lượng lưu trữ (Cs + Cd) Điện trở phóng điện (Rd) Điện trở sạc (Rc) Đầu ra HV: 8KV (định mức) 15KV (định mức) Chỉ báo điện áp đầu ra cong vênh Phân cực Thời gian kéo dài Chế độ xả: đơn Xả dạng sóng hiện tại |
150pF ± 10% 330 ± 10% 50MΩ ～ 100MΩ Được sử dụng để phóng điện tiếp xúc Được sử dụng để xả khí ± 5% +/- 5s ít nhất Ít nhất 1 giây Xem hình 3 |
