| 1.1. Hệ thống kiểm soát lưu lượng khí thải |
| Mục lục |
TÔItem |
Các chỉ số và thông số kỹ thuật |
| 1.1 |

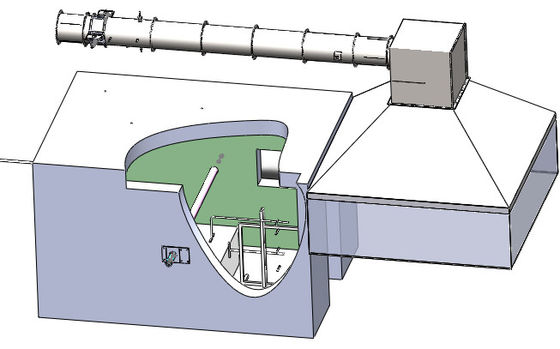

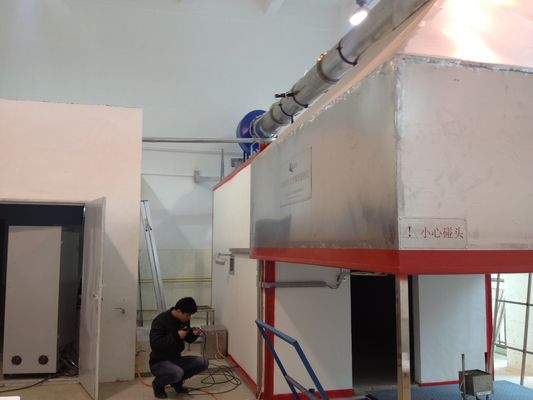

Tủ hút |
Được lắp đặt trực tiếp phía trên lỗ mở của buồng thử đốt, cách mặt đất 1,8 ~ 2,0 mét, kích thước đáy là 2440 * 2440mm, chiều cao là 1000mm và vật liệu là SS304； |
| 1.2 |
Máy đồng hóa khí thải |
Lắp đặt và hút khói hình nón ngay phía trên, kích thước 900*900*900mm, bên trong lắp hai tấm inox 900*500, một bên mở bằng lỗ φ400 để nối với đường ống, chất liệu là SS304； |
| 1.3 |
Ống xả khói |
φ là 400mm, dài 5000mm, gồm nhiều đoạn, được nối với nhau bằng mặt bích và vòng đệm kín chịu nhiệt độ cao, hai đầu được lắp đặt thiết bị trộn khí thải, vật liệu là SS304; |
| 1.4 |
Quạt thông gió |
Quạt hút ly tâm, bể bên trong được làm bằng thép không gỉ, có thể chịu được khí thải ở nhiệt độ cao không dưới 300oC và thể tích không khí được điều chỉnh liên tục bằng bộ biến tần； |
| Hệ thống xả khói đủ cho tất cả khói do thử nghiệm đốt điện thoại di động tạo ra và công suất xả khói không nhỏ hơn 8000m³/h; |
| 2.2. Phần đo lường tổng hợp |
| 2.1 |
Phần đo lường toàn diện |
Đoạn ống thép không gỉ có chiều dài 2155mm và đường kính 400mm, được làm bằng SS304, được trang bị áp suất, nhiệt độ, đường dẫn ánh sáng, lấy mẫu và các cảm biến khác; |
| 2.2 |
Thiết bị cảm biến áp suất |
Đầu dò hai chiều, làm bằng thép không gỉ, lắp đặt ở giữa đường ống, buồng trước và sau được kết nối với cảm biến chênh lệch áp suất thông qua ống PTFE để phát hiện chênh lệch áp suất trong đường ống； |
| Cảm biến chênh lệch áp suất được lắp đặt trên giá đỡ của phần đo lường toàn diện để đảm bảo rằng việc đọc chênh lệch áp suất có độ trễ ngắn và không bị mất, đồng thời thời gian phản hồi T90 dưới 3 giây |
| Cảm biến áp suất, dải đo 0-2000Pa, độ chính xác ±5Pa; |
| 2.3 |
Thiết bị cảm biến nhiệt độ |
Áp dụng cặp nhiệt điện Omega của Mỹ, đường kính 0,5mm, cặp nhiệt điện loại K cách điện bọc thép đáp ứng các yêu cầu của IEC; |
| Phạm vi 0-1000oC, độ chính xác 0,1oC; |
| 2.4 |
Thiết bị đo đường quang |
Hệ thống suy giảm quang học là loại đèn sợi đốt |
| 2,5 |
Thiết bị thu mẫu khí |
Đèn là đèn sợi đốt và được sử dụng ở nhiệt độ màu (2900±100)K.Nguồn điện là dòng điện một chiều ổn định |
| 3.Gas và hệ thống kiểm soát của nó |
| 3.1 |
đầu đốt |
Máy dò và đầu dò photodiode silicon nhập khẩu |
| Hệ thống suy giảm quang học là loại đèn sợi đốt |
| Đèn là đèn sợi đốt và được sử dụng ở nhiệt độ màu (2900±100)K.Nguồn điện là dòng điện một chiều ổn định |
| 3.2 |
Thiết bị đánh lửa |
Hệ thống thấu kính dùng để ngưng tụ ánh sáng thành chùm tia song song có đường kính ít nhất là 20mm.Lỗ phát sáng của tế bào quang điện phải đặt ở tiêu điểm của thấu kính phía trước nó |
| Máy dò và đầu dò photodiode silicon nhập khẩu |
| Hệ thống suy giảm quang học là loại đèn sợi đốt |
| 3.3 |
Kiểm soát lưu lượng khí đầu đốt |
Đèn là đèn sợi đốt và được sử dụng ở nhiệt độ màu (2900±100)K.Nguồn điện là dòng điện một chiều ổn định |
| Hệ thống thấu kính dùng để ngưng tụ ánh sáng thành chùm tia song song có đường kính ít nhất là 20mm.Lỗ phát sáng của tế bào quang điện phải đặt ở tiêu điểm của thấu kính phía trước nó |
| Máy dò và đầu dò photodiode silicon nhập khẩu |
| 3,4 |

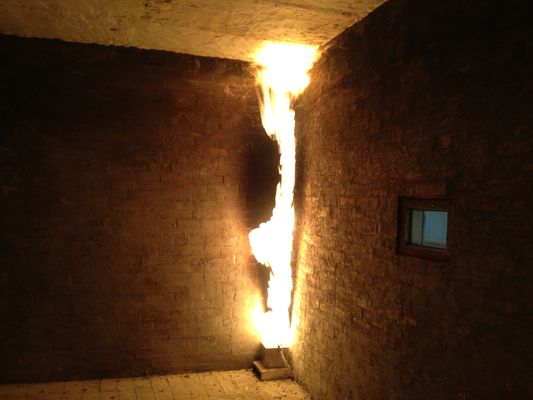

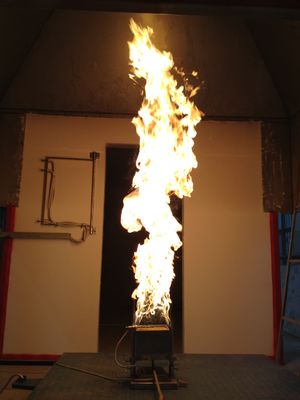

Đầu đốt cát hiệu chuẩn |
Hệ thống suy giảm quang học là loại đèn sợi đốt |
| Đèn là đèn sợi đốt và được sử dụng ở nhiệt độ màu (2900±100)K.Nguồn điện là dòng điện một chiều ổn định |
| 3,5 |
Kiểm soát lưu lượng khí hiệu chuẩn |
Sử dụng lưu lượng kế khối lượng Alicat của Mỹ, môi trường là propan, phạm vi là 0-7g/s, độ chính xác là ±(0,8%rdg+0,2%FS), thời gian đáp ứng là 0,1 giây và ngọn lửa hiệu chuẩn tối đa là 300kw; |
| Dòng khí hiệu chuẩn được điều khiển bằng phần mềm, có thể tự động điều khiển nguồn ngọn lửa hiệu chuẩn theo từng bước với công suất 75kw/160kw; |
| 3.6 |
Hệ thống điều khiển |
Omron PLC được sử dụng để điều khiển dòng khí, được trang bị thiết bị ngắt gas, an toàn và đáng tin cậy; |
| Cấu hình riêng biệt của hộp điều khiển gas, an toàn và thuận tiện cho việc vận hành và bảo trì; |
| 4.4. Hệ thống xử lý khí thải |
| 4.1 |
Lọc khí thải |
Được trang bị thiết bị lọc ba giai đoạn, lọc bụi lâu dài trong khí thải:
Bộ lọc thô bằng sợi thủy tinh loại một, lọc các hạt cacbua lớn trong khí thải và vật liệu lọc có thể được thay thế nhanh chóng;
Bộ lọc Parker cấp hai của Mỹ, phần tử lọc là PTFE, độ chính xác là 2μm, phần tử lọc Có thể tháo rời và thay thế nhanh chóng;
Lọc màng PTFE ba giai đoạn, với độ chính xác 0,5μm, loại bỏ độ ẩm hiệu quả;
|
| 4.2 |
Bẫy lạnh |
Bẫy lạnh loại bơm nén, công suất làm mát 320KJ/h, độ chính xác kiểm soát nhiệt độ 0,1oC, thay đổi tĩnh 0,1K, tự khởi động và không cần bảo trì; |
| 4.3 |
Bẫy hơi |
Tự động xả nước làm mát do bẫy lạnh tạo ra, không cần bảo trì; |
| 4.4 |
Cột sấy |
Được sử dụng để làm khô hơi nước còn sót lại trong khí mẫu, nó có thể được tháo rời nhanh chóng và thay thế bằng môi trường sấy; |
| 4,5 |
Bơm lấy mẫu |
Bơm lấy mẫu chân không KNF của Đức, có công suất lấy mẫu 16L/phút, có thể liên tục tạo ra áp suất lấy mẫu 50KPa, với độ kín khí cao, độ ồn thấp và độ rung thấp; |
| 4.6 |
Thông số quay |
Thông số nhập khẩu có phạm vi 0-1,5L/phút, có thể ổn định lưu lượng khí mẫu đầu ra và giảm sai số đo do sự biến động của lưu lượng khí; |
| 5. Hệ thống phân tích nồng độ khí |
| 5.1 |
Máy phân tích khí |
Sử dụng máy phân tích ABB EL3020 của Đức, phân tích nồng độ O2 thuận từ, dải đo 0-21%, độ chính xác 0,01%, thời gian phản hồi không quá 12 giây, độ lệch và tiếng ồn trong vòng 30 phút của máy phân tích không quá 100ppm;
Độ lệch tuyến tính: 1%FS;
Độ lặp lại: .50,5FS;
Không có mưa nổi: 1%FS/7D;
Thời gian bắt đầu: 30 phút;
|
| Sử dụng máy phân tích ABB EL3020 của Đức, phân tích nồng độ CO/CO2 loại IR, dải đo CO: 0-1%, độ chính xác 0,01%, CO2: 0-10%, độ chính xác 0,01% và thời gian phản hồi không quá 12 giây. |
| 6.Hệ thống thu thập dữ liệu |
| 6.1 |
Mô-đun mua lại |
Sử dụng mô-đun mua lại của Advantech,
Độ chính xác thu thập nồng độ khí là 100 × 10-6;
Độ chính xác thu thập nhiệt độ là 0,1oC;
Độ chính xác thu thập chênh lệch áp suất là 0,1Pa;
Độ chính xác thu được thời gian là 0,1 giây;
Các tín hiệu khác là 0,1% giá trị đầu ra toàn thang đo;
|
| 6.2 |
thu thập dữ liệu |
Hệ thống ghi lại và lưu trữ các dữ liệu sau ít nhất 3 giây một lần:
Chênh lệch áp suất của đầu dò hai chiều, Pa; Nhiệt độ ống, K;
Nồng độ O2, %;
nồng độ CO, %;
nồng độ CO2, %;
Lưu lượng khối lượng của propan, mg/s;
Thời gian, s;
|
| 7. Phần mềm vận hành tiêu chuẩn |
| Phần mềm vận hành tiêu chuẩn bao gồm các chức năng sau: |
| 7.1 |
Giám sát trạng thái hệ thống |
Đọc trạng thái và giá trị tín hiệu của từng cảm biến trong hệ thống; |
| 7.2 |
Hiệu chuẩn cảm biến |
Hiệu chuẩn cảm biến về nhiệt độ, áp suất gió, đường đi của ánh sáng, phân tích nồng độ, v.v.; |
| 7.3 |
Hiệu chuẩn hệ thống |
Quy trình hiệu chỉnh bước hệ thống tiêu chuẩn; |
| 7.4 |
Thủ tục hoạt động tiêu chuẩn |
Quy trình vận hành thử nghiệm tiêu chuẩn; |
| 7,5 |
Báo cáo đánh giá |
Báo cáo thử nghiệm truy cập và xuất dữ liệu thô |
| 7. Thiết bị phụ trợ khác |
| 7.1 |
VCR |
Video bài thi tuyển sinh; |
| 7.2 |
Tập hợp |
Dùng để xác nhận lực tác dụng của đầu đốt chính lên bề mặt nệm; |
| 7.3 |
Máy tính PC |
Máy tính công nghiệp AdvanTech và giao diện thu thập dữ liệu tích hợp cải thiện tính ổn định của hoạt động hệ thống. |
