ASTM E906 FAA Buồng đốt cho vật liệu máy bay

Ⅰ.(Giới thiệu)

Thiết bị kiểm tra này được sử dụng để cho các vật liệu bên trong khoang máy bay tiếp xúc với thông lượng nhiệt bức xạ sự cố là 35 kW / m2. Điều này sẽ xác định xem vật liệu có tuân thủ các yêu cầu của FAR 25.853 [a-1] hay không.

Máy kiểm tra tốc độ tỏa nhiệt OSU được FAA của Cục Hàng không Liên bang Hoa Kỳ phê duyệt ban đầu được thiết kế bởi Smith của Đại học Bang Ohio vào năm 1972, và sau đó trở thành một thiết bị kiểm tra đốt cháy được FAA chỉ định để kiểm tra tốc độ tỏa nhiệt của các vật liệu Hàng không.Tiêu chuẩn thử nghiệm là FAR Phần 25 Phụ lục F Phần IV, Airbus AITM 2.00.06, Boeing BSS 7322.

Tiêu chuẩn

FAR Phần 25 Phụ lục F Phần IV Phương pháp thử để xác định tỷ lệ tỏa nhiệt từ vật liệu cabin tiếp xúc với nhiệt bức xạ.

Sổ tay Thử lửa Vật liệu Máy bay của FAA, Chương 5;

BSS 7322 Giải phóng nhiệt lượng nhiệt lượng của Đại học Bang Ohio, Xác định TIÊU CHUẨN HỖ TRỢ ĐẶC ĐIỂM KỸ THUẬT CỦA BOEING.

AITM 2.0006 Phương pháp thử nghiệm của Airbus Xác định sự thoát nhiệt và tỷ lệ tỏa nhiệt của vật liệu máy bay.

Phương pháp thử tiêu chuẩn ASTM E906 đối với tỷ lệ thoát khói nhiệt và khói có thể nhìn thấy đối với vật liệu và sản phẩm.

Ⅱ.(Cấu hình hàng hóa)

A. Đơn vị chính

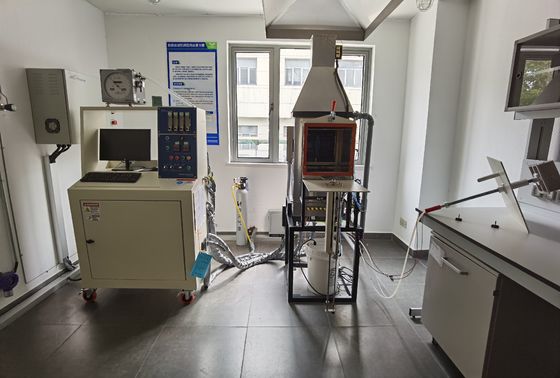

1. Bộ phận chính OSU (1 bộ)

2. Hệ thống phân phối không khí (1 bộ)

B. Phụ kiện

1. Bộ điều khiển (1 bộ)

2. Hệ thống máy tính (1 bộ)

Ⅲ.(Sự chỉ rõ)

A. Đơn vị chính

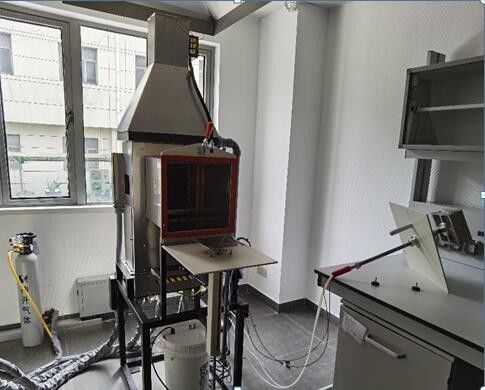

1. Bộ phận chính OSU (1 bộ)

1) Kích thước thiết bị: 760mm (W) x 1850mm x (H) x 850mm (D)

2) Buồng thử nghiệm

- Nguồn nhiệt bức xạ và đảm bảo mật độ thông lượng nhiệt là 35 ± 0,5kW / m²

- Điều này sẽ xác định xem vật liệu có tuân thủ các yêu cầu của FAR 25.853 hay không

- Bốn phần tử cacbua silicon Loại LL 508mm x 16mm với điện trở danh định 1,4 Ohms làm nguồn nhiệt với vỏ thép không gỉ chống ăn mòn

- Một tấm phản xạ làm từ thép không gỉ nằm phía sau các bộ phận

- Ở phía trước của các phần tử, một mặt nạ hình kim cương cắt ngắn, được làm bằng thép không gỉ, điều này cung cấp mật độ thông lượng nhiệt đồng đều trên diện tích được chiếm bởi mẫu dọc 151 × 151mm

- Máy biến áp 110VAC kép ở 5.5kVA được cung cấp để điều khiển riêng biệt các cặp phần tử trên và dưới

- Lắp ráp Wand để chiếu sáng các đầu đốt hiệu chuẩn và thí điểm phía trên

- Bộ điều khiển công suất toàn cầu kép để dễ dàng điều chỉnh độ đồng đều thông lượng nhiệt

- Hoa tiêu trên và hoa tiêu dưới (có đánh lửa bằng tia lửa điện) và hiệu chỉnh đầu đốt khí mêtan

- Máy đo nhiệt độ để đo tốc độ tỏa nhiệt, với năm điểm giao nhau của cặp nhiệt điện nóng trong ống khói và năm điểm giao nhau của cặp nhiệt điện lạnh trong buồng không khí

3) Giá đỡ mẫu (1 bộ)

- Hai người giữ mẫu

- Mỗi giá đỡ mẫu được chế tạo từ thép không gỉ

2. Hệ thống phân phối khí (1 bộ)

- Nhiệt độ không khí là 21-24 ℃

- Không khí ở lưu lượng 0,043m³/ giây trở lên

- lỗ tấm tròn viền vuông 0,5 ± 0,1mm

- nằm trong một ống tròn có đường kính 38 ± 1mm

- Ống góp cấp không khí ở đáy của phần hình chóp phải có 48 lỗ không gian đều nhau

B. Phụ kiện

1. Bộ điều khiển (1 bộ)

- Kiểm soát tốc độ dòng chảy hiệu chuẩn

- Đánh lửa đầu đốt thấp hơn

- Thông lượng nhiệt hiệu chuẩn: thông lượng nhiệt hiệu chuẩn là hai cảm biến thông lượng nhiệt được làm mát bằng nước được cung cấp để đo mật độ thông lượng nhiệt tại tâm và từng góc

2. Hệ thống máy tính (1 bộ)

- CPU: Pentium 4 3.0 GHz trở lên

- RAM: 512MB trở lên

- Ổ cứng: 80GB trở lên

- Màn hình: LCD 17 “trở lên

- Máy in: Laser Jet

- Phần mềm: Windows XP trở lên

IV Đặc điểm hoạt động:

V.(Nhận xét)

1. Bảo hành: một năm

2. Cài đặt và đào tạo bởi kỹ sư

3. Hướng dẫn sử dụng và hướng dẫn sử dụng phần mềm

4. Tiện ích: được cung cấp bởi người dùng cuối

Vtôi．Yêu cầu cài đặt

Điều kiện cài đặt

2.1 Lắp đặt trong nhà, kích thước 760mm * 1850mm * 850mm

2.2 Nguồn điện: 220V60A;

2.3 Khí: mêtan, độ tinh khiết từ 99% trở lên;

2.4 Khí phụ: nhiệt độ không đổi và khí lưu lượng không đổi;

Vui lòng nhấp vào liên kết dưới đây để xem lại video hướng dẫn cách lắp đặt mẫu

https://youtu.be/FFNmyXmYtJM

Cách cài đặt bộ đẩy mẫu

https://youtu.be/FqhM6OvhjsE

Tốc độ tỏa nhiệt là gì?

Tỷ lệ tỏa nhiệt (HRR) mới làtốc độ lửa giải phóng năng lượng- đây còn được gọi là sức mạnh.HRR được đo bằng đơn vị Watts (W), là đơn vị Hệ thống quốc tế bằng một Joule mỗi giây
