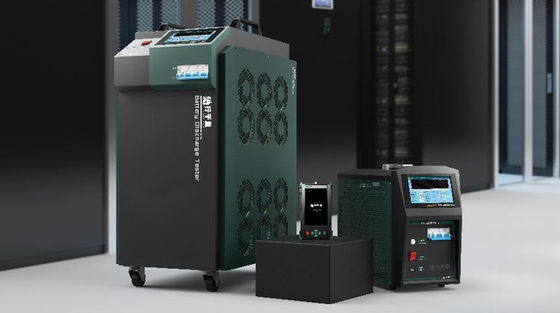

100V / 50A-Thiết bị kiểm tra phòng thí nghiệm sạc & xả pin Tester

Mô tả sản phẩm của thiết bị kiểm tra phòng thí nghiệm

Máy kiểm tra sạc / xả pin là một công cụ kiểm tra hiệu quả cao mới được phát triển bởi công ty chúng tôi để giải quyết nhanh chóng thí nghiệm kiểm tra độ xả của bộ pin, kiểm tra dung lượng còn lại của bộ pin, kiểm tra đơn chiếc và bảo trì pin hàng ngày.Thiết bị áp dụng công nghệ kiểm soát sạc và xả tiên tiến trong và ngoài nước, và được thiết kế đặc biệt để kiểm tra sạc, xả pin, sạc và xả theo chu kỳ theo đặc tính sạc và xả của pin chì-axit và pin lithium.Người thử nghiệm có thể theo dõi điện áp pin, dòng điện phóng, thời gian phóng điện, dung lượng phóng điện và các thông số khác trong quá trình phóng điện theo thời gian thực;thiết bị sử dụng hệ điều hành nhúng thông minh và hỗ trợ truyền dữ liệu không dây để thực hiện kết nối mạng kiểm tra pin, giúp việc bảo trì và quản lý bộ pin dễ dàng và khoa học hơn, do đó kéo dài tuổi thọ của bộ pin.Nó có thể được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như truyền thông, năng lượng điện, tháp, nhà sản xuất pin, các doanh nghiệp xe năng lượng mới, đường sắt, tàu điện ngầm, hóa dầu, v.v. Với ưu điểm dễ vận hành và sạc và xả an toàn, nó là thử nghiệm lý tưởng công cụ để kiểm tra vận hành và bảo trì hệ thống DC.

Tính năng sản phẩm của thiết bị kiểm tra phòng thí nghiệm

• Sản phẩm phóng điện sử dụng điện trở hệ số nhiệt độ dương polyme (Hệ số nhiệt độ dương polyme) gọi tắt là PTC, thiết bị có thể đóng vai trò bảo vệ trong mạch khi dòng điện tăng quá lớn, nhiệt độ quá cao, quá dòng (chẳng hạn như ngắn mạch) tự -Chức năng bảo vệ, giá trị điện trở quá dòng tăng mạnh, nhằm hạn chế dòng điện tránh hư hỏng các linh kiện trong mạch.Khi sự cố được loại bỏ, nhiệt độ của thiết bị PTC tự động giảm xuống và trở về trạng thái điện trở thấp, hệ số an toàn cao, tránh hiện tượng nóng đỏ và khả năng thích ứng với môi trường mạnh hơn, giúp toàn bộ quá trình thử nghiệm phóng điện an toàn và ổn định hơn.
• Bo mạch điều khiển chính sử dụng CPU ARM hiệu suất cao STMicroelectronics nhập khẩu: hiệu suất ổn định, tần số cao, mạnh mẽ, thiết kế dự phòng CPU kép trong quá trình xả, CPU chính chịu trách nhiệm vận hành và xử lý các lệnh, CPU phụ chịu trách nhiệm giám sát cảnh báo và điều khiển quá trình, khi có tình huống khẩn cấp, CPU chính và phụ sẽ CPU chính chịu trách nhiệm tính toán và xử lý lệnh, trong khi CPU phụ chịu trách nhiệm giám sát cảnh báo và điều khiển quá trình.Trong trường hợp khẩn cấp, CPU chính và phụ sẽ khóa đầu ra cùng một lúc

Hình 1 Bản vẽ vật lý bộ xử lý bảng điều khiển

• Màn hình cảm ứng màu trung thực 7 inch: Màn hình LCD độ nét cao 7 inch với độ phân giải 1024x800 có thể được sử dụng để hiển thị trực quan biểu đồ, bảng biểu, đồ thị, báo cáo dữ liệu, tài liệu trợ giúp, v.v. Bảng cảm ứng là màng ghép đa lớp cấp quân sự Bảng điều khiển cảm ứng điện trở với khả năng chống nhiễu mạnh mẽ, đặc biệt thích hợp với nhiễu điện từ và nhiễu xung nhất thời được tạo ra bởi các trạm phát điện, phòng pin và bộ sạc cao tần.Thao tác menu và chuyển trang có thể được thực hiện trực tiếp thông qua màn hình cảm ứng và toàn bộ thao tác rất đơn giản và rõ ràng.
• Nó có chức năng sạc và xả mẫu thông số đặt trước: sáu mẫu thông số thử nghiệm thường được sử dụng được tích hợp sẵn và dữ liệu mẫu có thể được lưu sau khi mất điện.Sau khi thiết lập, miễn là các thông số của nó không bị thay đổi, nó luôn hoạt động hiệu quả, tiết kiệm được những rắc rối khi cài đặt nhiều thông số mỗi khi bạn khởi động.Đáp ứng các cài đặt thông số của các loại pin khác nhau.Có thể bắt đầu kiểm tra ngay sau khi bật nguồn.Không cần thiết lập các thông số thường xuyên.Bài kiểm tra thực sự được bắt đầu bằng một phím, giúp cho việc kiểm tra trở nên đơn giản và hiệu quả.
• Mô-đun giám sát đơn vị sử dụng truyền dẫn có dây + RS485 không dây LORO: tương thích với giám sát mức điện áp bốn đơn vị 2V / 4V / 6V / 12V.Và nguồn điện tích hợp sẵn, không cần nguồn điện bên ngoài.Mỗi mô-đun không dây có thể giám sát 12 pin cùng lúc, điều này đơn giản hơn so với chế độ kết nối truyền thống khi mỗi mô-đun chỉ giám sát 4/6 điện áp riêng lẻ.Có hai chế độ giao tiếp, không dây và có dây, có thể được chuyển đổi tùy theo tình hình hiện tại (Lưu ý: mô-đun giám sát đơn là tùy chọn)
• Phần mềm quản lý và phân tích dữ liệu thiết bị đầu cuối chuyên nghiệp của PC được trang bị: nó có thể thực hiện khai thác sâu dữ liệu thử nghiệm do thiết bị tạo ra, bao gồm đường cong điện áp đơn, toàn bộ nhóm đường cong điện áp, toàn bộ nhóm đường cong dòng điện, biểu đồ thanh đơn, dữ liệu thời gian thực bảng, mật khẩu bảo vệ phần mềm máy tính trên, kết luận thực nghiệm và các chức năng khác, đồng thời có thể tự động tạo báo cáo định dạng tài liệu Excel / Word theo yêu cầu và in và lưu trữ chúng.
• Chức năng lưu trữ và sao lưu dữ liệu mạnh mẽ và tiện lợi: Không gian lưu trữ dữ liệu 8GB được tích hợp sẵn, có thể lưu trữ hơn 1000 nhóm sạc và xả dữ liệu, và hỗ trợ các chức năng như xem, phân tích và xóa dữ liệu lịch sử.Một đĩa flash USB 16GB được trang bị trên máy, có thể truyền dữ liệu quá trình kiểm tra sang đĩa flash USB sau khi cắm vào cổng USB của thiết bị, sau đó đưa đĩa flash USB sang PC để phân tích dữ liệu và sao lưu dữ liệu quản lý thông qua phần mềm máy tính cấp trên.
• Chế độ xem đường cong dữ liệu lịch sử: thông qua chức năng đường cong dữ liệu lịch sử của giao diện quản lý dữ liệu, bạn có thể xem và truy vấn các tệp dữ liệu được tích hợp sẵn dưới dạng biểu đồ và biểu đồ dao động, cũng như phóng to, thu nhỏ, di chuyển sang trái và phải của các biểu đồ dao động từ nhiều góc độ

• Có thể đặt nhiều điều kiện kết thúc phóng điện thử nghiệm, bao gồm khả năng phóng điện, thời gian phóng điện, điện áp thấp đơn lẻ, điện áp thấp của cả nhóm.Sau khi đáp ứng bất kỳ điều kiện thử nghiệm nào, quá trình phóng điện sẽ tự động dừng, cũng như quá áp, quá dòng, quá nhiệt, lưu trữ dữ liệu bất thường, kết nối ngược của các đầu cuối thử nghiệm điện áp và các màn hình cảnh báo lỗi thử nghiệm khác.
• Có thể đặt nhiều điều kiện kết thúc sạc thử nghiệm, bao gồm khả năng phóng điện, thời lượng sạc, giới hạn trên của điện áp thấp đơn lẻ và giới hạn trên của điện áp toàn nhóm.Quá trình sạc sẽ tự động dừng khi đáp ứng bất kỳ điều kiện thử nghiệm nào.
• Nó có chức năng kích hoạt và sửa chữa: gói có thể kích hoạt hoạt chất lưu hóa điện cực âm thông qua chức năng kích hoạt, chu kỳ sạc và xả, giảm sự suy giảm dung lượng và cải thiện tuổi thọ pin.
• Chức năng tự hiệu chuẩn: thiết bị được trang bị chức năng hiệu chỉnh hiệu chỉnh điện áp và dòng điện, có thể hiệu chỉnh kết quả đo tại chỗ.Sai số đo có thể được hiệu chỉnh và sửa chữa nhiều lần để đảm bảo độ chính xác của phép đo.Chức năng này đặc biệt thích hợp để sử dụng khi có yêu cầu về tính nhất quán giữa số đọc của thiết bị và dụng cụ hiện trường.
• Giao diện giám sát duy nhất của thiết bị hỗ trợ xem dữ liệu điện áp đơn theo nhiều cách: điện áp pin đơn được thu thập trong thời gian thực và hiển thị theo hai cách, cụ thể là biểu đồ / bảng, để thuận tiện cho việc đánh giá và phân tích, và để thuận tiện hiển thị trực quan trạng thái điện áp của pin.

Các thông số kỹ thuật của Thiết bị Kiểm tra Phòng thí nghiệm

100V50A-Bộ kiểm tra sạc & xả pin.pdf
