| Tên thương hiệu: | SKYLINE |
| Số mẫu: | SL-BT92 |
| MOQ: | 1 đơn vị |
| giá bán: | negotiated |
| Điều khoản thanh toán: | L/C, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 10 đơn vị / tháng |
Máy này dùng cho khung xe đạp để kiểm tra độ mỏi.Có thể kiểm tra độ mỏi ngang của ống đầu khung xe đạp, kiểm tra độ mỏi dọc của khung xe đạp điện EN 15194, (ISO4210-6.4.4) (ISO4210-6.4.5) ISO4210-6.4.4 thông số kỹ thuật kiểm tra này cho tất cả các kiểu khung.
Thứ ba, các thông số kỹ thuật chính của thiết bị.
Theo tiêu chuẩn EN 15194 xe đạp điện, ISO4210, EN14781 roadster, EN14766 xe đạp leo núi, EN14764 xe thành phố.CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS tiêu chuẩn kiểm tra chín quốc gia được thiết kế.
| kết cấu máy | kết cấu hoàn toàn bằng thép, khoảng cách có thể điều chỉnh: khoảng 300mm, tấm khớp được cố định bằng khóa vít thủ công. |
| xi lanh servo |
2 nhóm (truyền động ngang * 1 nhóm; truyền động dọc * 1 nhóm) Hành động ngang xi lanh servo: để thực hiện hành động kéo, nhấn hai chiều. |
| Công suất cảm biến | Cảm biến loại đĩa 5000N |
| nét ngang | ± 75mm |
| nét dọc | ±50mm |
| Tần suất kiểm tra | 0-5Hz |
| Cảm biến thuyên | độ chính xác ±1%, ±0,5% độ chính xác hiệu chỉnh (tĩnh) Độ chính xác điều khiển động của cảm biến ±5% |
| Định dạng in báo cáo | Tự lưu kết quả kiểm tra để làm báo cáo |
| Vòng lặp khép kín giá trị lực | điều chỉnh giá trị lực hoàn toàn tự động 1 bộ |
| Phụ kiện | Bộ phần cứng máy tính, chỉ kiểm tra duy nhất. |
| Nguồn cấp | 220V/50Hz |
| Vật cố định | Cung cấp bộ gá test: khung đứng, khung test ngang |

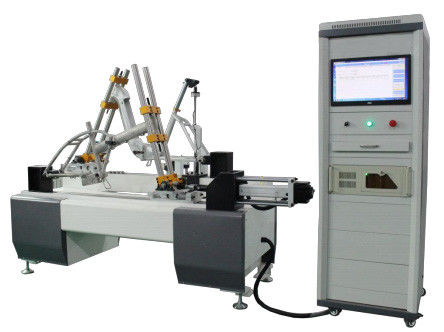

Sơ đồ và hình ảnh của thiết bị
Ghi chú:
Chèn một thanh thép tương đương với thanh nâng yên vào trong ống yên đến độ sâu 75 mm.kẹp nó bằng kẹp thông thường theo hướng dẫn của nhà sản xuất.Kẹp nó bằng kẹp thông thường theo hướng dẫn của nhà sản xuất.
Phần trên của thanh được lắp phần mở rộng nằm ngang về phía sau, phần mở rộng này có điểm lắp H trên thanh và chiều cao lắp h3.Điểm gắn H tương ứng với
Điểm lắp H tương ứng với tâm của kẹp yên khi điều chỉnh yên của khung này lên vị trí cao nhất.
Một lực động hướng xuống định kỳ, thẳng đứng có giá trị F4 được đặt vào một điểm 70 mm phía sau giao điểm E của phần mở rộng ước tính với trục của thanh thép đặc.
50.000 chu kỳ kiểm tra, tần số kiểm tra tối đa 0-5Hz Kiểm tra độ mỏi.
