Thiết bị kiểm tra SAE J2302 về hiệu quả nhiệt của lớp cách nhiệt tay áo

Thiết bị kiểm tra SAE J2302 về hiệu quả nhiệt của lớp cách nhiệt tay áo

Giơi thiệu sản phẩm

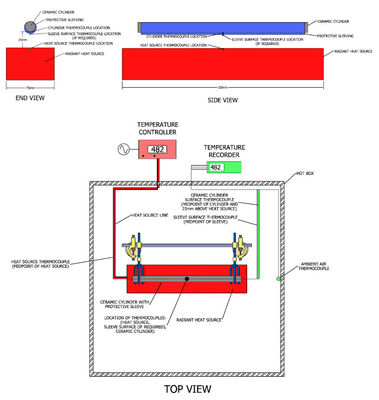

Thử nghiệm băng ghế dự bị này phải cho phép đo khả năng chống lại dòng nhiệt bức xạ của vật liệu cách điện trong ống bọc, ống hoặc băng.Hiệu quả của ống bọc ngoài được xác định bằng cách đo chênh lệch nhiệt độ của xi lanh gốm đen có và không có ống bọc bảo vệ.

Thành phần

Hộp nóng (phụ lục 2)

Kích thước bên trong 500 x 500 x 500 mm.

Kết cấu nhôm định hình với tấm cách nhiệt (tôn + cách nhiệt + thép không gỉ), ở đáy và các mặt.

Một hệ thống mở và đóng phải được cung cấp trên mặt trên.

Một cánh cửa có ô cửa sổ sẽ được cung cấp ở mặt trước.

Bàn chân cũng được cung cấp, với hai tùy chọn: bàn chân 2-10 cm để đặt trên bàn hoặc bàn chân 50-80 cm để đặt trên mặt đất

Nguồn nhiệt bức xạ (phụ lục 3)

Bức xạ “Itech” (712400) 1500W Đã có tại GREMTEK - Cung cấp vỏ để giữ bức xạ và cách nhiệt mặt sau - Điều chỉnh thông qua cảm biến không tiếp xúc ở trung tâm bức xạ (KEYENCE FT-H50 - phụ lục 4)

Cặp nhiệt điện K (phụ lục 4)

Đầu dò cặp nhiệt điện loại K có cặp biểu kiến ​​- SV2000.

Kết thúc đầu nối nam nhỏ được bù.

Bộ điều chỉnh / Bộ ghi hoặc hệ thống tự động hóa

Bộ điều chỉnh phải cho phép điều chỉnh nhiệt độ trên bề mặt của nguồn nhiệt.

Việc điều chỉnh phải được thực hiện thông qua cặp nhiệt điện không tiếp xúc (chẳng hạn như Keyence FT-H50K - phụ lục 4).

Bộ ghi hoặc hệ thống tự động hóa phải lưu trữ tất cả các phép đo nhiệt độ (nguồn và cặp nhiệt điện loại K).

Những dữ liệu này phải có thể truy xuất dễ dàng từ bất kỳ PC nào được kết nối với mạng.Khai thác dữ liệu có thể được xử lý thông qua Excel.

Máy ghi âm hoặc hệ thống tự động hóa phải cho phép xác định:

Cặp nhiệt điện nào kiểm soát nguồn nhiệt Tần số ghi (ví dụ: ghi nhiệt độ cứ sau 1 hoặc 5 giây).

Ghi lại thời gian bắt đầu và kết thúc (nếu có thể)

Thêm ý kiến ​​(nếu có thể)

Xác định tên cho các cặp nhiệt điện được kết nối (nếu có thể)

Có thể ghi tới 12 cặp nhiệt điện loại K với phích cắm MMK cho đầu nối thu nhỏ (phụ lục 4)

hỗ trợ xi lanh

Điều này phải có khả năng giữ chắc hình trụ ở các đầu của nó song song với bức xạ này theo các đường kính khác nhau.

Việc tháo rời xi lanh phải dễ dàng tiến hành thay thế nó (thử nghiệm có hoặc không có bảo vệ).

Khoảng cách giữa mặt tỏa nhiệt và mặt tỏa nhiệt nên điều chỉnh dễ dàng từ 5 đến 100 mm.

Hệ thống định vị phải có khả năng thích ứng để sử dụng các giá đỡ khác ngoài xi lanh.Ví dụ: tấm, bộ phận khách hàng,…

Hệ thống định vị này phải có khả năng thích ứng để sử dụng các giá đỡ khác ngoài hình trụ.Ví dụ: tấm, bộ phận của khách hàng, v.v.
