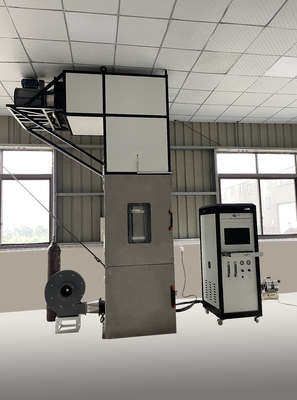

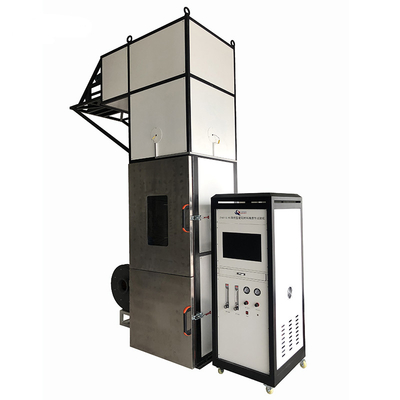

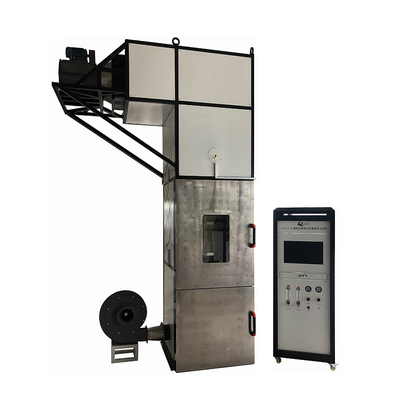

DIN 4102-15/16 Thiết bị kiểm tra Brandschacht cho vật liệu xây dựng

DIN 4102-15/16 Thiết bị kiểm tra Brandschacht

1. Ứng dụng

DIN 4102-16 mô tả quy trình thống nhất để thử nghiệm vật liệu xây dựng trong "Brandschacht" theo DIN 4102-15.Việc sửa đổi DIN 4102-16 được thực hiện để cập nhật danh sách các sản phẩm tiêu chuẩn hóa được sử dụng trong phương pháp thử nghiệm.Phương pháp thử nghiệm được sử dụng để thử lửa vật liệu xây dựng.Brandschacht là một vỏ hình vuông trong đó không khí ở tốc độ dòng chảy không đổi được đưa vào từ bên dưới và từ đó khí thải thoát ra từ bên trên.Nó được trang bị một vòi đốt khí hình vuông mà nhờ đó mẫu thử được bố trí trong khung lắp đặt để tạo thành ống khói, tiếp xúc với ngọn lửa.

Thiết bị kiểm tra Brandschacht, phù hợp với DIN 4102 Phần 15, được thiết kế để thử lửa đối với vật liệu và cấu kiện xây dựng.'Brandschacht' là một buồng hình vuông, có luồng không khí liên tục được đưa vào từ phía dưới và khí đốt thoát ra từ phía trên buồng.Các mẫu được gắn thẳng đứng và tiếp xúc với ngọn lửa được tạo ra bởi một vòi đốt khí hình vuông.

2. Thông số kỹ thuật

2.1 Thiết bị thử nghiệm bao gồm buồng đốt, tủ điều khiển, vòi đốt, giá đỡ mẫu, thiết bị hiệu chuẩn, v.v.;

2.2 Kích thước rỗng bên trong của buồng đốt là 800mm*800mm*2000mm, thành buồng là cấu trúc cách nhiệt nhiều lớp;

2.3 Vách buồng đốt là kết cấu nhiều lớp, từ trong ra ngoài: thép tấm 2mm, tấm amiang 6mm (tỷ trọng không quá 600kg/m3), sợi khoáng cách nhiệt dày 40mm (tỷ trọng danh nghĩa 100kg/m3), thép ngoài đĩa;

2.4 Buồng đốt từ dưới lên trên, buồng vào, bộ điều chỉnh không khí, buồng đốt, buồng đo và ống khói ra;

2.5 Khoang đầu vào được cung cấp không khí có tốc độ và nhiệt độ không đổi thông qua một ống dẫn φ200 ở phía bên phải;

2.6 Hệ thống đầu vào nhiệt độ không đổi có khả năng cung cấp luồng không khí ổn định với tốc độ dòng chảy 10±1m3/phút và nhiệt độ 23±2°C;

2.7 Buồng đầu vào được trang bị cặp nhiệt điện bọc thép loại K để đo nhiệt độ của không khí đầu vào với độ chính xác 0,1°C;

2.8 Bộ ổn định không khí, đặt phía trên buồng nạp, bao gồm một tấm thép xốp và nhiều lớp nỉ sợi thủy tinh, để đồng nhất luồng không khí vào

2.9 buồng đốt để chứa đầu đốt và giá thử, là một khung hình chữ nhật cao 1000 mm có vít ở cả bốn phía để điều chỉnh khoảng cách lắp của mẫu thử

2.10 một vòi đốt, một vòi đốt hình vuông 200 mm * 200 mm, có các vòi đốt phân bố đều cả bốn phía, có các lỗ vòi có đường kính 3,5 mm, có khả năng tạo ra tia lửa đồng đều

2.11 Một hệ thống gas, bao gồm van giảm áp, đồng hồ đo áp suất, van điện từ, đồng hồ đo lưu lượng khối lượng và bộ đánh lửa bằng tia lửa điện;

2.12 Được trang bị đồng hồ đo lưu lượng khí metan và đồng hồ đo lưu lượng khí để kiểm soát lưu lượng khí với độ chính xác kiểm soát tốt hơn 2%;

2.13 được trang bị bộ đánh lửa điện áp cao để đánh lửa từ xa nguồn đánh lửa

2.14 với cửa lò trên và dưới được lắp đặt bên ngoài cửa vào và buồng đốt để thuận tiện cho việc lắp đặt mẫu và thiết bị bảo trì, có kính chống cháy nổ, chịu nhiệt độ cao được lắp đặt ở cửa trên để thuận tiện cho việc quan sát hiện tượng thử nghiệm

2.15 Đoạn đo được lắp ống đo áp suất chữ T và cặp nhiệt điện ống khói;

2.16 Sử dụng ống đo áp suất kiểu chữ T kết nối với cảm biến vi sai áp suất, có phần mềm đo áp suất trong buồng thực tế theo thời gian thực;

2.17 việc sử dụng cặp nhiệt điện bọc thép không gỉ Omega loại K của Mỹ với độ chính xác 0,1°C;

2.18 Ống khói hình vuông, nằm ở phía trên cùng của buồng đốt, phần dưới nối với buồng đốt, phần trên nối với hệ thống thải ra bên ngoài;

2.19 Cấu hình của máy đo gió dây nóng, phạm vi 0-10m/s, độ chính xác 0,1m/s, để hiệu chuẩn độ đồng đều của không khí;

2.20 Cặp nhiệt điện Omega cho cả thành hộp và ống khói, có thể hiệu chỉnh tải nhiệt bằng phần mềm;

2.21 Phần mềm kiểm tra là hệ thống thu thập dữ liệu thu thập dữ liệu nhiệt độ, áp suất và thời gian theo thời gian thực, kiểm soát lưu lượng khí, thực hiện kiểm tra và xuất báo cáo kiểm tra.

3. Điều kiện lắp đặt

2.1 Lắp đặt trong nhà.

2.2 Kích thước hộp đốt 1290mm*1050mm*3950mm

2.3 Kích thước tủ điều khiển 2000mm*1050mm*850mm

2.4 Nguồn điện: 220V 32A;

2.5 Khí: metan, độ tinh khiết 99% trở lên;

2.6 Khí nén: 0,6Mpa, khử dầu và khử nước;
