| Tên thương hiệu: | Skyline |
| Số mô hình: | SL-T |
| MOQ: | 1 |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 15 bộ mỗi tháng |

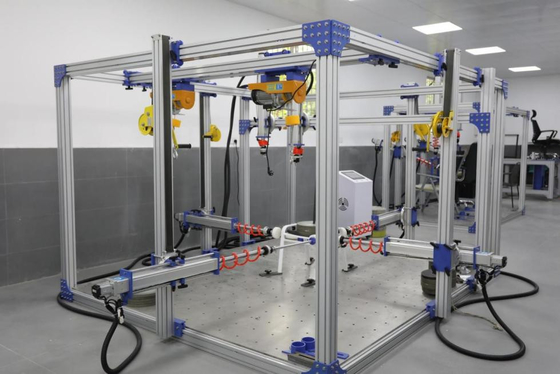

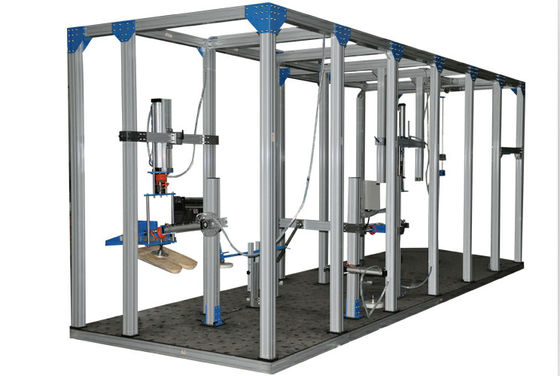

Máy thử ghế/ Máy thử đa chức năng/
Bảng giới thiệu sản phẩm
Máy này được sử dụng để kiểm tra tải tĩnh và kiểm tra độ bền của bàn, bàn làm việc và đồ nội thất khác.và cũng có thể được điều chỉnh để đáp ứng các yêu cầu thử nghiệm khác nhau
Tiêu chuẩn kiểm tra
EN 1728, EN 12520
Các thông số kỹ thuật
| Khung kiểm tra cơ bản | 3x3x2m, được làm bằng vật liệu Alu 80x80mm |
| Thùng khí tải | Trọng lượng ngồi: 200kg; Trọng lượng lưng:100kg; Bàn tay:100kg; Chân:100kg |
| Cảm biến lực | Cảm biến thương hiệu chính xác cao 7 bộ |
| Phương pháp kiểm soát | PLC và màn hình cảm ứng LCD |
| Trình đếm | 0~999999 (có thể điều chỉnh) |
| Điều chỉnh lực |
Thiết bị van áp suất chính xác với cảm biến để hiển thị |
| Cung cấp không khí | 7kgf/cm2 |
| Nguồn cung cấp điện | 1 ∆ AC 220V 50Hz 5A |
Các phụ kiện tiêu chuẩn:
| Công suất | 200kg (Giảm cảm biến nhập khẩu) |
| Bộ điều khiển và giao diện | Bộ điều khiển logic lập trình + giao diện màn hình cảm ứng |
|
Phụ kiện |
Thang ghế X 4 miếng 2 cho thử nghiệm độ bền; 2 cho thử nghiệm độ bền |
|
Bàn nạp ghế x 1 miếng cho các thử nghiệm tải và độ bền tĩnh của ghế |
|
|
Bàn tải ghế nhỏ hơn x2 miếng Đối với thử nghiệm tải và độ bền tĩnh cạnh trước của ghế |
|
|
Bàn tải phía sau x 1 miếng cho các thử nghiệm tải và độ bền tĩnh lưng ghế |
|
|
Bàn nạp chân x 1 miếng cho xi lanh ngang cho tải cân bằng |
|
|
Máy đâmx1 miếng cho thử nghiệm va chạm ghế |
|
|
bọt tiêu chuẩn x 1 miếng cho thử nghiệm va chạm ghế |
|
|
Thon đập x 1 miếng cho thử nghiệm va chạm lưng ghế và cánh tay; |
|
| Áp suất không khí | 7 bar |
|
1Tất cả tải, tốc độ chu kỳ, tốc độ có thể được điều chỉnh bởi bộ điều khiển. 2Kết quả kiểm tra có thể được xuất bằng Word. 3. Các thiết bị điều khiển là dễ dàng điều chỉnh để thực hiện thử nghiệm tĩnh dọc và ngang. |
|
Thử nghiệm Các mục Đối với Chủ tịch ghế, mặt sau, cánh tay Với Sức mạnh VÀ Sức bền SETS Đề nghị viên TO Lưu ý: BS EN 1728 & EN12520
| Không. | Tên | Hình ảnh |
| 1 | Khối tải bề mặt ghế |
|
| 2 | Bàn tải lưng ghế (phần vuông) | |
| 3 | Bàn tải bề mặt ghế nhỏ (200MM) | |
| 4 | Bàn tải phổ quát | |
| 5 | Thiết bị kiểm tra dựa tay |
|
| 6 | Khối cho chiều cao |
|
| 7 | Khối va chạm |
|
| 8 | Thon đòn | |
| 9 | Cây bọt thử nghiệm 350x350x25mm |
|
| 10 |
CMD Mô hình điểm tải |
|
Kiểm tra tải tĩnh và độ bền của ghếĐánh giá khả năng của ghế ngồi để chịu được tải tĩnh và chu kỳ sử dụng lặp lại
Kiểm tra tải tĩnh và độ bền của lưng ghếĐánh giá độ bền của lưng và độ bền lâu dài dưới tải áp dụng
Kiểm tra sức mạnh và độ bền của cánh tay ghế- Kiểm tra tính toàn vẹn cấu trúc yên tay dưới cả hai điều kiện tải tĩnh và chu kỳ
Kiểm tra tải tĩnh và độ bền cạnh trước của ghếĐánh giá độ bền cạnh trước của ghế bằng cách sử dụng các tấm nạp nhỏ hơn
Kiểm tra va chạm ghế- Mô phỏng tải trọng va chạm đột ngột trên bề mặt ghế bằng cách sử dụng máy va chạm và bọt tiêu chuẩn
Kiểm tra va chạm lưng ghế và cánh tayĐánh giá khả năng chống va chạm của người dựa lưng và tay
Kiểm tra tải tĩnh trên bàn và bànĐánh giá khả năng chịu tải của bàn và bề mặt bàn
Kiểm tra tải cân bằngSử dụng xi lanh ngang với chân nạp để đánh giá sự ổn định của đồ nội thất dưới lực bên
Q1: Thiết bị này được sử dụng để làm gì?
Máy này được sử dụng để kiểm tra tải tĩnh và kiểm tra độ bền của đồ nội thất bao gồm ghế, bàn và bàn làm việc.Nó đánh giá sức mạnh cấu trúc và hiệu suất lâu dài của các thành phần đồ nội thất trong điều kiện sử dụng mô phỏng.
Q2: Máy này tuân thủ các tiêu chuẩn nào?
Máy phù hợp với EN 1728 (các phương pháp thử nghiệm để xác định độ bền và độ bền của ghế ngồi) và EN 12520 (các yêu cầu về an toàn, độ bền và độ bền cho ghế ngồi trong nước).
Câu 3: Nó có thể kiểm tra cả ghế và bàn không?
Vâng, máy được thiết kế để kiểm tra bàn, bàn, ghế và các đồ nội thất khác.Các thành phần tải điều chỉnh có thể được đặt lại dọc theo khung nhôm để chứa các loại đồ nội thất khác nhau và kích thước.
Q4: Khả năng tải tối đa là bao nhiêu?
Các xi lanh tải chỗ ngồi có dung lượng 200 kg; các xi lanh lưng, cánh tay và chân mỗi chiếc có dung lượng 100 kg.Các cảm biến lực có dung lượng 200 kg (giảm cảm biến nhập khẩu).
Q5: Các yêu cầu cung cấp điện và không khí là gì?
Máy đòi hỏi một nguồn cung cấp điện 1 ′′ AC 220V 50Hz 5A và nguồn cung cấp không khí 7 kgf / cm2 (7 bar).
Q6: Các thông số thử nghiệm có thể được tùy chỉnh không?
Vâng, tất cả các tham số tải, tốc độ chu kỳ và tốc độ có thể được điều chỉnh thông qua PLC và màn hình cảm ứng điều khiển.Mỗi xi lanh khí nén có thể được thiết lập để hoạt động độc lập hoặc kết hợp với các xi lanh khác.
Q7: Bao nhiêu cảm biến lực được bao gồm?
Hệ thống được cung cấp với 7 bộ cảm biến hiệu lực chính xác cao.
Q8: Các phụ kiện nào được bao gồm trong máy?
Thiết bị phụ kiện tiêu chuẩn bao gồm thiết bị tựa tay ghế (4 miếng), miếng đệm xách ghế, miếng đệm xách ghế nhỏ hơn (2 miếng), miếng đệm xách lưng, miếng đệm xách chân, máy tác động, bọt tiêu chuẩn,và búa va chạm bao gồm tất cả các cấu hình thử nghiệm yêu cầu để tuân thủ EN 1728 và EN 12520.
Thử nghiệm Hình ảnh Đối với ARM Sức mạnh & Sức bền Kiểm tra
Thử nghiệm Hình ảnh Đối với ARM & Trở lại Tác động Kiểm tra
Thử nghiệm Hình ảnh Đối với SEAT Tác động Thử nghiệm
