UL 1685 / UL 2556 Phòng thử nghiệm thả lửa và khói dọc tiêu chuẩn cho cáp sợi quang

UL 1685 / UL 2556 Phòng thử nghiệm thả khói và lửa dọc chuẩn cho dây, cáp và cáp quang sợi

I. Ứng dụng

1.1 Áp dụng để kiểm tra các tiêu chuẩn đốt cháy ngọn lửa FT4 của dây cáp và dây cáp sợi quang Man Yan dọc và phát ra khói;

1.2 Phương pháp thử nghiệm: cáp và cáp sợi quang được gắn theo chiều dọc với lò đốt, kết thúc thử nghiệm để kiểm tra chiều cao đốt và sản xuất khói của cáp và cáp sợi quang.

II.Cấp độ tuân thủ các tiêu chuẩn:

2.1 UL2556-2016 "Phương pháp thử nghiệm dây và cáp" phần 9.6 "Thử nghiệm ngọn lửa trên khay thẳng đứng (Phương pháp 1-Khay thẳng đứng và Phương pháp 2-FT4). -FT4)" và Phụ lục H;

2.2 Phù hợp với UL1581-2019 "Tiêu chuẩn tham chiếu cho dây điện, cáp và dây linh hoạt", Phần 11.1.

và Sợi dây linh hoạt, Phần 1164, "FT4/IEEE 1202 Vertical-Tray Flame Test";

2.3 Phù hợp với UL1685-2018 "Tiêu chuẩn cho thử nghiệm lan truyền lửa và phát khói trên khay thẳng đứng cho cáp điện và cáp sợi quang".

Ba, các thông số kỹ thuật chính:

3.1 Thành phần của thiết bị: hộp thử nghiệm, tháp thu hút khói, đường ống, nguồn lửa, khung thử nghiệm, hệ thống quang học, thu thập và xử lý dữ liệu và các thành phần khác;

3.2 Phòng thử nghiệm:

3.2.1 Kích thước bên trong: cao 3353mm, dài 2438mm, rộng 2438mm;

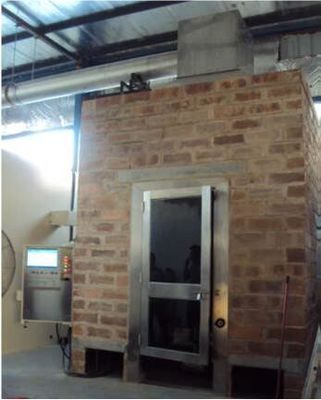

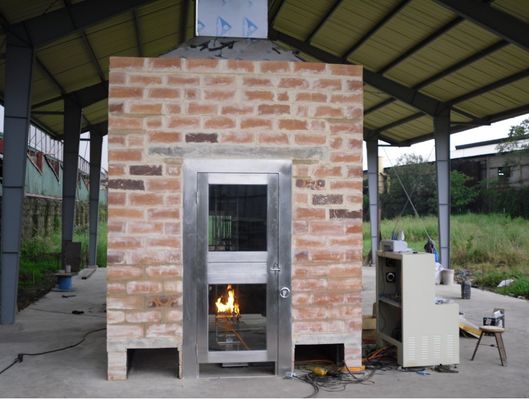

3.2.2 Cấu trúc: được xây dựng bằng hình vuông bằng gạch (xem hình 1) hoặc bằng tấm thép không gỉ với cách nhiệt (xem hình 2),

3.2.3 Cánh cửa tiếp cận: có một cửa tiếp cận ở phía trước buồng thử nghiệm, đặc điểm kỹ thuật cao 2,1m, rộng 0,9mm, làm bằng thép không gỉ, với cửa sổ quan sát,Cửa sổ quan sát bao gồm kính cứng. kích thước cửa sổ quan sát cho vuông 457mm * 457mm, trái và phải trước và sau tổng cộng bốn của cùng một cửa sổ quan sát;

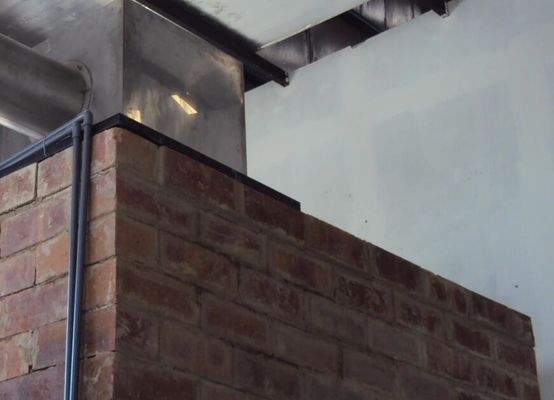

3.2.4 Tháp thu hút khói: đầu có hình nón, góc nghiêng 40 độ, được lắp đặt trong nón trên một tháp thu hút khói có kích thước 914mm vuông.

3.2.5 Nguồn không khí: Có bốn lối vào không khí ở đáy buồng thử nghiệm, phía trước bên trái và bên phải có chiều dài và chiều rộng 559mm*343mm,giữa mặt trước (bottom of the door) là 914mm*343mm, và mặt sau là 2438mm*305mm chiều dài và chiều rộng;

3.2.6 Ánh sáng: Có hai đèn chiếu sáng được lắp đặt ở phía bên trái của hộp thử nghiệm.

3.2.6 Thang (thang thử):

3.2.6.1 Cấu trúc: bao gồm khung thép không gỉ rộng 305 mm, sâu 76 mm và cao 2400 mm, với mỗi thang ở giữa cách nhau 25 mm,và các đường chạy thang bao gồm thép không gỉ dài 305 mm và rộng 13 mm.

3.2.6.2 Lắp đặt một tấm thép trên đỉnh pallet, với kích thước 610 x 610 mm và độ dày 3,2 mm.

3.2.6.3 Pallet được lắp thẳng đứng ở trung tâm hình học của buồng thử nghiệm.

Thang thép, lò sưởi, xe đẩy

3.3 Nguồn khởi động lái:

3.3.1 bằng một ngọn đuốc khí propane loại băng và hỗ trợ bộ đo lưu lượng và kết hợp máy trộn venturi, ngọn đuốc cho đĩa thép không gỉ phẳng có chiều dài 341mm, chiều rộng 30mm,bề mặt lửa của nó được khoan với 242 lỗ với đường kính 1.35mm. Những lỗ ở trung tâm của khoảng cách 3,2mm, phân chia thành ba hàng, mỗi hàng lần lượt 81, 80 và 81, phân phối trong kích thước danh nghĩa của 257mm * 5mm phạm vi.

3.3.2 Vị trí của nguồn lửa: Đèn đuốc được đặt ngang, 76 mm từ bề mặt phía trước của mẫu dây và đối xứng với trục của thang thép.Điểm đốt đuốc được đặt ở giữa thang thép giữa hai đường chéo và ít nhất 457mm từ đầu dưới của mẫu.

3.3.3 Máy đo lưu lượng:

3.3.3.1 Sử dụng máy đo lưu lượng khối lượng;

3.3.3.2 Máy đo lưu lượng propan: 230 mm3/s;

3.3.3.3 Máy đo lưu lượng không khí: 1330 mm3/s;

3.3.3.4 Được trang bị bộ đo chiều cao ngọn lửa.

3.4 Hệ thống quang học: bao gồm một phần truyền và một phần nhận, khoảng cách giữa nguồn ánh sáng và pin quang silic là 910mm;.

3.4.1- Phần phát ra: đèn ống khói với bóng đèn thạch anh.

3.4.1.1 Sức mạnh tiêu chuẩn: 100w

3.4.1.2 Điện áp tiêu chuẩn: DC 12v

3.4.1.3 Lượng ánh sáng tiêu chuẩn: 2000lm-3000lm

3.4.1.4 bóng đèn được cung cấp điện từ 12v, điện áp ổn định ở ± 0,01v, bóng đèn được gắn trong một nắp và ống kính bao gồm một ống kính để điều chỉnh chùm tia.

3.4.1.5 Máy tiếp nhận: pin quang silic,phản ứng quang phổ của nó và máy đo quang của Ủy ban Quốc tế về Ánh sáng (CIE) để phù hợp với độ truyền ánh sáng 0% nếu không có ánh sáng qua độ truyền ánh sáng là 100%, ánh sáng hoàn toàn không bị cản trở.

3.4.1.6 Thu thập dữ liệu: tín hiệu đầu ra của tế bào quang được xử lý bởi máy vi tính thành một bản ghi liên tục về lượng hồng khói, mật độ quang học và độ truyền trực tiếp có thể đọc.Hoạt động cho phiên WINDOWSXP, LABVIEW phong cách, hiển thị thời gian thực của kết quả đo trong quá trình thử nghiệm và động vẽ đường cong hoàn hảo.và báo cáo có thể được in trực tiếp.

3.5 Ống thử:

3.5.1 Độ kính bên trong là 405 mm và chiều dài là 5500 mm, làm bằng thép không gỉ USU304#;

3.5.2 ống được kết nối với nắp thu hút. đường kính bên trong của ống D là 405 mm để tạo ra sự phân bố dòng chảy đồng đều tại điểm đo.chiều dài của phần thẳng của ống ở điểm mà ống được kết nối với tháp thu là 3600 mm.

4.5.2 Vật liệu của ống thử nghiệm: sử dụng ống hai lớp, thép không gỉ USU304 dày 1,2 mm bên trong, lớp amiăng ở giữa, sắt trắng dày 1,2 mm bên ngoài.

4.5.3 Đồng thời, để đo chính xác dòng chảy, công ty của chúng tôi theo các quy định của tiêu chuẩn của Liên minh châu Âu EN14390, thông qua tấm khuynh hướng,trước và sau phần thử nghiệm để tạo thành một bề mặt dòng chảy đồng nhất.

4.5.4 Tốc độ lưu lượng khối lượng trong ống thử: Tốc độ lưu lượng khối lượng trong quá trình thử nghiệm được duy trì ở mức 0,65 ± 0,5m3/s của tốc độ lưu lượng khí thải.

4.5.5 tàu thăm dò hai chiều.

4.5.5.1 Vị trí lắp đặt: thăm dò hai chiều để đo lưu lượng khối lượng trong ống xả,đầu dò được lắp đặt ở phía bên trái của hộp thu từ chiều dài đường ống trung tâm vị trí 4000mm, đến đầu của ống thử nghiệm kết nối ống dài 1500mm. thăm dò cho chiều dài 32mm, đường kính bên ngoài của xi lanh 16mm, làm bằng vật liệu thép không gỉ.Các buồng khí được chia thành hai buồng giống hệt nhau và sự khác biệt áp suất giữa hai buồng được đo bằng một bộ chuyển áp;

4.5.5.2 Cảm biến áp suất chênh lệch: một bộ truyền áp suất chênh lệch chính xác cao được sử dụng để đo áp suất chênh lệch đường ống. Đối với đầu dò hai chiều chính xác cao,phạm vi là (0 ~ 200) Pa, độ chính xác ± 1 Pa, thời gian phản hồi đầu ra của cảm biến áp suất 90% lên đến 1 giây;

4.5.6 nhiệt cặp: các quy định tổng hợp GB / T16839.1-1997 của nhiệt cặp bọc thép loại K để đo nhiệt độ khí trong khu vực gần đầu dò.

4.6 Hệ thống điều khiển: phần mềm phát triển thiết bị đặc biệt của công ty NI của Hoa Kỳ LabeView, cũng như thẻ điều khiển thu thập dữ liệu của Advantech của Đài Loan;Kiểm soát quá trình thử nghiệm có thể được xem trong các đường cong dữ liệu thử nghiệm thời gian thực, có thể đạt được thu thập và xử lý dữ liệu tự động, bảo quản dữ liệu và kết quả đo đầu ra.

Phòng gạch sẽ được sản xuất bởi khách hàng cuối cùng, bản vẽ sẽ được gửi bởi SKYLINE

Công việc xây dựng bao gồm xây dựng nền tảng cho ống dẫn 8,3 mét và quạt ống xả sẽ theo phạm vi của khách hàng.
