ISO5660 Công cụ phân tích nhiệt kế nón để giải phóng nhiệt


Việc giới thiệu sản phẩm
Cone Calorimeter đo tốc độ giải phóng nhiệt ((H.R.R.), giải phóng khói, thời gian thắp, tiêu thụ oxy,sản xuất carbon monoxide và carbon dioxide và tỷ lệ mất khối lượng khi mẫu vật tiếp xúc với nguồn của máy sưởi hình nón.

Ứng dụng
Thiết bị này được sử dụng để đánh giá các vật liệu tiếp xúc với bức xạ nhiệt (giá trị bức xạ điển hình 25, 35, 50KW/m2), được thắp sáng bằng thiết bị thắp sáng tia lửa điện,và sau đó đo tốc độ giải phóng nhiệt của vật liệu, tốc độ lưu lượng khí khói và hệ số C, thời gian đốt và thời gian tắt mẫu, tổng tiêu thụ oxy, tổng sản xuất khói, tỷ lệ mất khối lượng, tổng phát nhiệt,nhiệt đốt hiệu quả, sản xuất carbon dioxide và carbon monoxide.

Các thông số kỹ thuật

Tính năng sản phẩm và ứng dụng
1.Cone Calorimeter với tủ phân tích di động, có thể được kết nối với một hệ thống kiểm tra tốc độ giải phóng nhiệt lớn như ISO 9705, EN 13823 vv, tuân thủ ISO 5660, ASTM E1354, BS 476 Phần 15 vvtiêu chuẩn thử nghiệm.
2.Integrated cơ thể thử nghiệm và 19 inch cabinet phân tích, tích hợp PC 15 Inch màn hình cảm ứng máy tính, cho toàn bộ điều khiển và tự động thử nghiệm.
3. Conical máy sưởi có công suất 5000W, công suất nhiệt 0 ~ 100kW / m2, sử dụng bộ điều khiển nhiệt độ PID, trong khi nón bức xạ có thể ngang hoặc dọc.
4Khi tiếp xúc với phần trung tâm của bề mặt mẫu trong phạm vi 50 x 50mm, bức xạ ở trung tâm độ lệch không quá 2%.
5.The mẫu cân phạm vi 0 ~ 3000g; độ chính xác: 0,1g.
6.Auto Split Shutter tự động mở để truyền bức xạ đến mẫu.
7.ABB EL3020 Máy phân tích oxy paramagnetic, sử dụng phương pháp thay đổi paramagnetic để đo nồng độ oxy trong khí.
8Phân tích mật độ khói bằng hệ thống laser, hệ thống bao gồm một laser He Ne 0,5mW, máy dò chính và máy dò phụ.
Hệ thống ống xả bao gồm quạt, nắp thu hút khói, ống xả và máy đo lưu lượng tấm lỗ vít v.v. Tốc độ lưu lượng quạt xả 0 ~ 50g / s, độ chính xác 0,1g / s.
9.Ring lấy mẫu đã được lắp đặt từ đầu nang thu hút khói ở 685 mm, với 12 lỗ.
10Tỷ lệ lưu lượng khí thải nên được xác định bằng cách đo sự khác biệt áp suất ở cả hai bên của lỗ cạnh sắc 350 mm trên quạt, đường kính bên trong của lỗ cạnh sắc
Bảng lỗ cạnh là 57mm + 1mm.
11Hệ thống lấy mẫu khí ABB SCC-S bao gồm bơm lấy mẫu, bộ lọc, bẫy lạnh, xả nước thải, bộ lọc nước và bộ lọc CO2;
Hệ thống làm mát nước di động mà không cần nước và ống nước khi sử dụng máy đo lưu lượng nhiệt (đối với ISO 5660).
12Để hiệu chuẩn phản ứng của toàn bộ hệ thống thử nghiệm, sử dụng một máy đốt hiệu chuẩn bằng đồng mở vuông, được sử dụng để đo giá trị của hệ số C.
13Hệ thống thu thập dữ liệu có thể ghi lại máy phân tích oxy, máy đo lỗ, nhiệt cặp và các thiết bị khác của đầu ra.
Ứng dụng: Thích hợp để kiểm tra tốc độ giải phóng nhiệt của vật liệu xây dựng, đường sắt, cáp dây

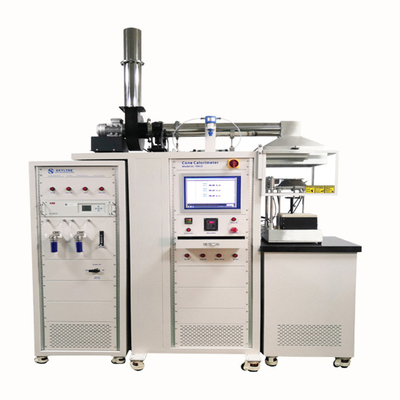

Chi tiết sản phẩm của máy đo nhiệt nón
Tên của Cone Calorimeter có nguồn gốc từ máy sưởi hình nón như được sử dụng bởi Tiến sĩVytenis Babrauskas để kiểm tra mẫu thử nghiệm (100mm x 100mm với dòng chảy lên đến 100kW / m2 cho thang đo bếp oxy suy giảm của ông phát triển. Thử nghiệm nồng độ nhiệt nón dựa trên lý thuyết rằng lượng calo đốt nguyên chất là tỷ lệ tương ứng với lượng oxy cần thiết cho việc đốt cháy và 13.1 MJ/kg được tạo ra bất cứ khi nào 1 kg oxy được tiêu thụ, và phát thải nhiệt, thời gian thắp sáng, tiêu thụ oxy, sản xuất CO và CO2, và dòng chảy của khí cháy được tạo ra từ vật liệu thử nghiệm được đo.
Tiêu chuẩn
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Yêu cầu lắp đặt
Điện: 230 volt 50 Amps danh nghĩa
Nhiệt độ xung quanh: Hoạt động từ 10°C đến 35°C
Kích thước: Thiết bị: 1800mm (W) x 900mm x (H) x 2600mm (D)
Các nguồn cung cấp khí:Methane, Nitơ, Không khí nén
Conos Calorimeter.pdf


Máy đo nhiệt nón hoạt động như thế nào?
Cone là một công cụ thử nghiệm cháy dựa trên nguyên tắc rằng lượng nhiệt phát ra từ một mẫu cháy có liên quan trực tiếp đến lượng oxy tiêu thụ trong quá trình đốt cháy.Lượng nhiệt mà một vật liệu tạo ra trực tiếp phù hợp với mức độ nghiêm trọng của một đám cháy, chẳng hạn như tốc độ phát triển lửa.
