Máy kiểm tra ghế thử nghiệm độ bền xoay BIFMA 5.1 cho đồ nội thất văn phòng

Máy kiểm tra độ bền xoay được sử dụng cho đồ nội thất ngồi, với đệm tải và phụ kiện để cố định ghế, theo DIN 4551, EN 1335, NEN 1812 và BIFMA 5.1.

Nó được sử dụng cho ghế văn phòng, ghế khoang, lò phun khí, các đơn vị được thử nghiệm phải trải qua toàn bộ thủ tục thử nghiệm theo tiêu chuẩn hoặc các thử nghiệm riêng lẻ được chọn.

Mỗi trục thử nghiệm đều có bộ điều khiển riêng được lắp ráp ở gần đó, được điều khiển từ bảng điều khiển cảm ứng và được điều khiển bởi PLC.

Ứng dụng
Xét nghiệm này áp dụng cho tất cả các loại ghế có ghế xoay.
Mục đích của thử nghiệm: Máy này được thiết kế để đánh giá khả năng của một chiếc ghế để chịu được căng thẳng và hao mòn gây ra bởi xoay lặp đi lặp lại.

Thông số kỹ thuật

Tiêu chuẩn
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Bao gồm:

1 khung thử nghiệm

1 thiết bị thử quay, chạy bằng điện

1 lực điều khiển tải, đường kính piston 80mm, nhịp piston 500mm, 2500N

1 bộ đệm tải, đường kính 200mm theo DIN EN 1335 với kết nối kẹp cardanic

1 dải các yếu tố cố định tiêu chuẩn

1 tế bào tải 5kN - 1 bộ dừng, kẹp

Tài liệu tham khảo: BIFMA X5.1-2017 Swivel Test

a) Ghế phải được giữ lại trên một nền tảng.

b) Nếu ghế có thể điều chỉnh, hãy đặt nó ở vị trí ngồi tối đa.

c) Trọng lượng 122 kg (270 lb) phải được đặt trên ghế để trung tâm trọng lực của tải trọng là 51 đến 64 mm (2 đến 2,5 inch) phía trước đường trung tâm của trục xoay như được hiển thị trong hình 1.

d) Thiết bị xoay phải được điều chỉnh để xoay nhỏ hơn trong số sau: phạm vi xoay có sẵn hoặc 360 độ ± 10 độ. Nếu phạm vi xoay có sẵn ít hơn 360 độ,Chuyển động của máy thử phải được điều chỉnh để cơ chế xoay chạm nhưng không làm thay thế các thiết bị dừng.Chuyển động có thể là hai hướng hoặc một hướng.

e) Đối với ghế quay 360 độ, một chu kỳ là một vòng quay hoàn chỉnh. Đối với ghế quay dưới 360 độ, một chu kỳ quay từ một điểm dừng đến điểm dừng khác.

f) Ghế ngồi hoặc bệ phải quay trong 60.000 chu kỳ với tốc độ từ 5 đến 15 lần quay mỗi phút.

g) Nếu chiều cao ghế có thể điều chỉnh, hãy đặt chiều cao ở vị trí thấp nhất.

h) Đối với tất cả các ghế, tiếp tục thử nghiệm thêm 60.000 chu kỳ để tổng cộng 120.000 chu kỳ.

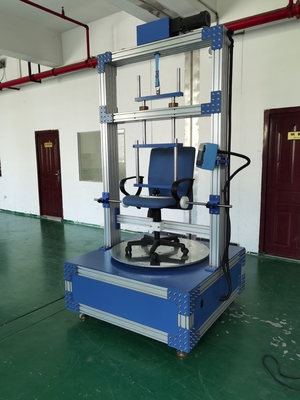

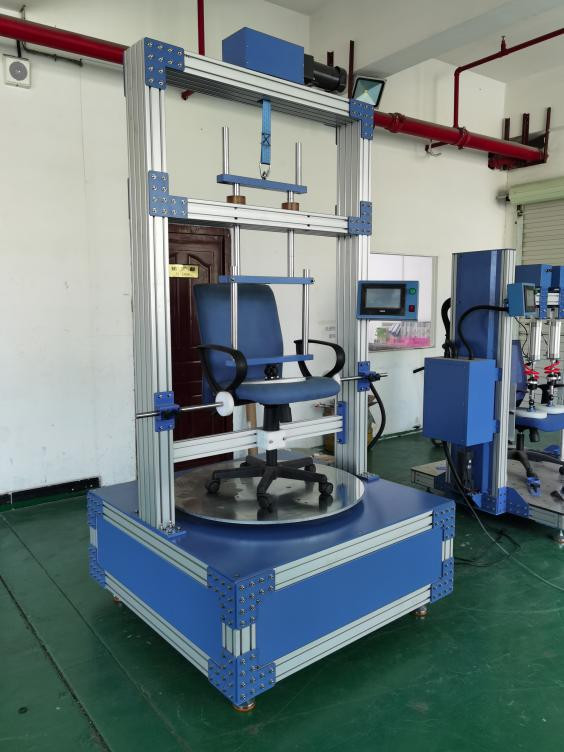

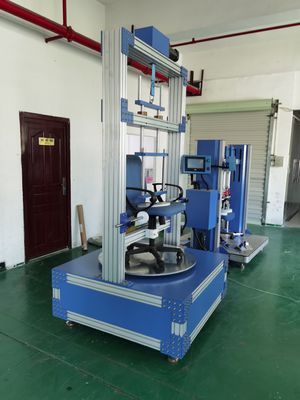

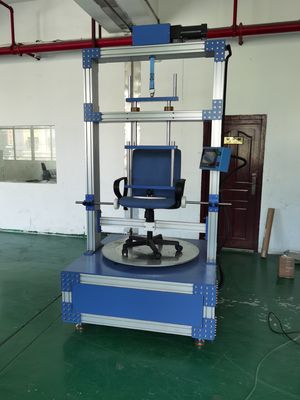

Hình ảnh thử nghiệm:
