Máy kiểm tra ghế thử nghiệm độ bền xoay BIFMA 5.1 cho đồ nội thất văn phòng

Máy kiểm tra độ bền xoay được sử dụng cho đồ nội thất ngồi, với đệm tải và phụ kiện để cố định ghế, theo DIN 4551, EN 1335, NEN 1812 và BIFMA 5.1.

Nó được sử dụng cho ghế văn phòng, ghế khoang, lò phun khí, các đơn vị được thử nghiệm phải trải qua toàn bộ thủ tục thử nghiệm theo tiêu chuẩn hoặc các thử nghiệm riêng lẻ được chọn.

Mỗi trục thử nghiệm đều có bộ điều khiển riêng được lắp ráp ở gần đó, được điều khiển từ bảng điều khiển cảm ứng và được điều khiển bởi PLC.

Ứng dụng

• Các nhà sản xuất ghế văn phòng- Đảm bảo chất lượng và thử nghiệm phát triển sản phẩm

• Phòng thí nghiệm thử nghiệm đồ nội thất¢ Chứng nhận và kiểm tra tuân thủ của bên thứ ba

• Bộ phận mua sắm và chất lượng¢ Chứng chỉ của nhà cung cấp và kiểm tra nhập cảnh

• Các nhà sản xuất ghế ergonomic️ Xác minh độ bền của cơ chế xoay

• Các nhà sản xuất phân và suối khíĐánh giá độ bền của thành phần

• Các tổ chức nghiên cứu- Phân tích sản phẩm so sánh và nghiên cứu vật liệu

Áp dụng cho:Tất cả các loại ghế có ghế xoay.

Thông số kỹ thuật

Tiêu chuẩn
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Bao gồm:

1 khung thử nghiệm

1 thiết bị thử quay, chạy bằng điện

1 lực điều khiển tải, đường kính piston 80mm, nhịp piston 500mm, 2500N

1 bộ đệm tải, đường kính 200mm theo DIN EN 1335 với kết nối kẹp cardanic

1 dải các yếu tố cố định tiêu chuẩn

1 tế bào tải 5kN - 1 bộ dừng, kẹp

Câu hỏi thường gặp

Q1: Thiết bị này được sử dụng để làm gì?
Máy này kiểm tra độ bền của các cơ chế xoay ghế bằng cách mô phỏng nhiều năm xoay lặp đi lặp lại dưới tải.Nó giúp các nhà sản xuất xác minh chất lượng sản phẩm và đáp ứng các yêu cầu chứng nhận quốc tế trước khi đưa ra thị trường.

Q2: Máy hoạt động như thế nào?
Máy thử đặt một tải trọng trên ghế và xoay ghế hoặc nền tảng với tốc độ được kiểm soát (515 vòng quay mỗi phút) trong tối đa 120.000 chu kỳ.PLC và điều khiển bảng điều khiển cảm ứng cho phép dễ dàng thiết lập và giám sát.

Q3: Nó tuân thủ các tiêu chuẩn nào?
Nó hỗ trợ BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 và EN 581-2. Đề xuất thử nghiệm chính là BIFMA X5.1-2002, Kiểm tra số 9, với quy trình dựa trên BIFMA X5.1-2017.

Q4: Những loại ghế nào có thể được thử nghiệm?
Tất cả các loại ghế có ghế xoay, bao gồm ghế văn phòng, ghế khoang và ghế ngồi có lò xo khí, có thể được thử nghiệm bằng các yếu tố cố định và đệm tải kèm theo..

Q5: Các thông số thử nghiệm chính là gì?
Trọng lượng tải: 102 kg (225 lb) có thể điều chỉnh. Tốc độ chu kỳ: 515 vòng quay / phút. Thời gian thử nghiệm: 120.000 chu kỳ. Phạm vi quay: 0 360 °. Công suất đếm: 999,999 chu kỳ.

Q6: Máy đi kèm với cái gì?
Các gói bao gồm một khung thử nghiệm, thiết bị thử nghiệm xoay bằng điện, thiết bị điều khiển khí nén (80 mm lỗ / 500 mm nhịp / 2.500 N), 200 mm nắp tải với kết nối cardanic, các yếu tố cố định,Bộ pin tải 5 kN, và dừng / kẹp.

Q7: Cần nguồn cung cấp năng lượng nào?
Đơn pha AC 220V 50Hz 5A.

Tài liệu tham khảo: BIFMA X5.1-2017 Swivel Test

a) Ghế phải được giữ lại trên một nền tảng.

b) Nếu ghế có thể điều chỉnh, hãy đặt nó ở vị trí ngồi tối đa.

c) Trọng lượng 122 kg (270 lb) phải được đặt trên ghế để trung tâm trọng lực của tải trọng là 51 đến 64 mm (2 đến 2,5 inch) phía trước đường trung tâm của trục xoay như được hiển thị trong hình 1.

d) Thiết bị xoay phải được điều chỉnh để xoay nhỏ hơn trong số sau: phạm vi xoay có sẵn hoặc 360 độ ± 10 độ. Nếu phạm vi xoay có sẵn ít hơn 360 độ,Chuyển động của máy thử phải được điều chỉnh để cơ chế xoay chạm nhưng không làm thay thế các thiết bị dừng.Chuyển động có thể là hai hướng hoặc một hướng.

e) Đối với ghế quay 360 độ, một chu kỳ là một vòng quay hoàn chỉnh. Đối với ghế quay dưới 360 độ, một chu kỳ quay từ một điểm dừng đến điểm dừng khác.

f) Ghế ngồi hoặc bệ phải quay trong 60.000 chu kỳ với tốc độ từ 5 đến 15 lần quay mỗi phút.

g) Nếu chiều cao ghế có thể điều chỉnh, hãy đặt chiều cao ở vị trí thấp nhất.

h) Đối với tất cả các ghế, tiếp tục thử nghiệm thêm 60.000 chu kỳ để tổng cộng 120.000 chu kỳ.

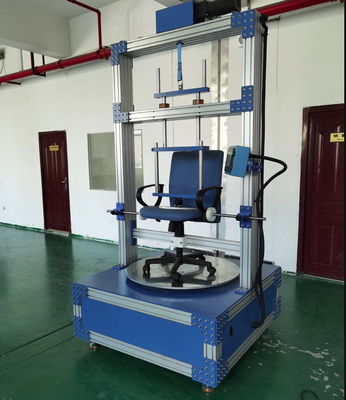

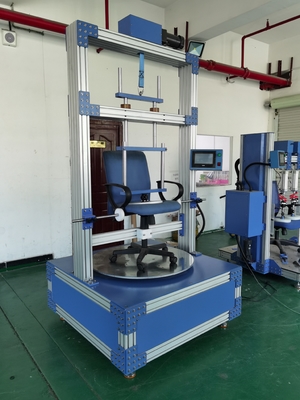

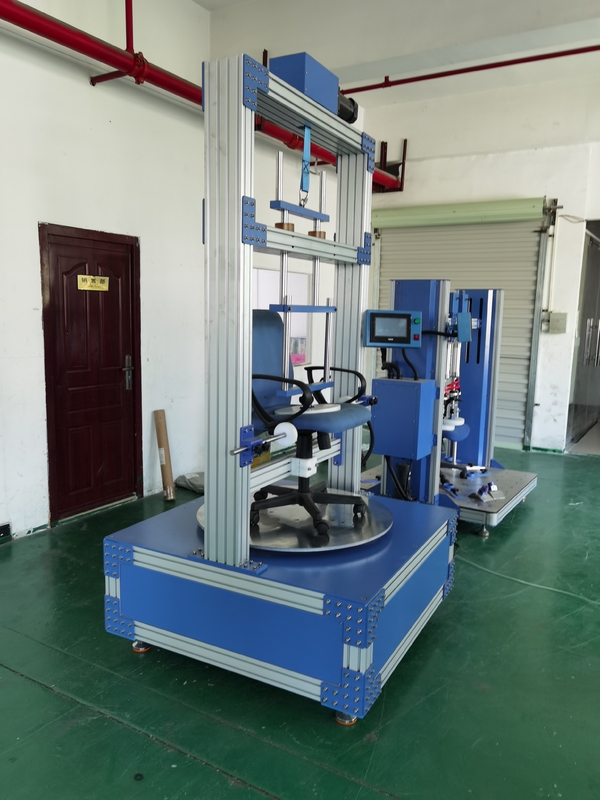

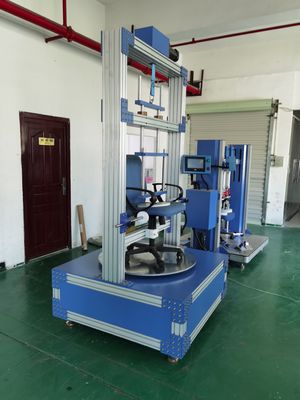

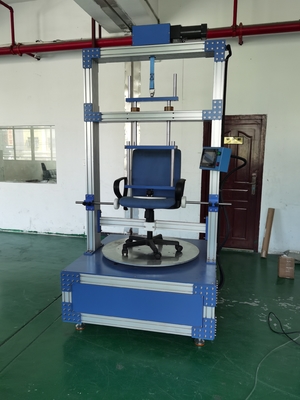

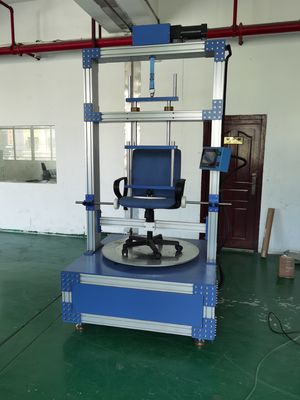

Hình ảnh thử nghiệm:
