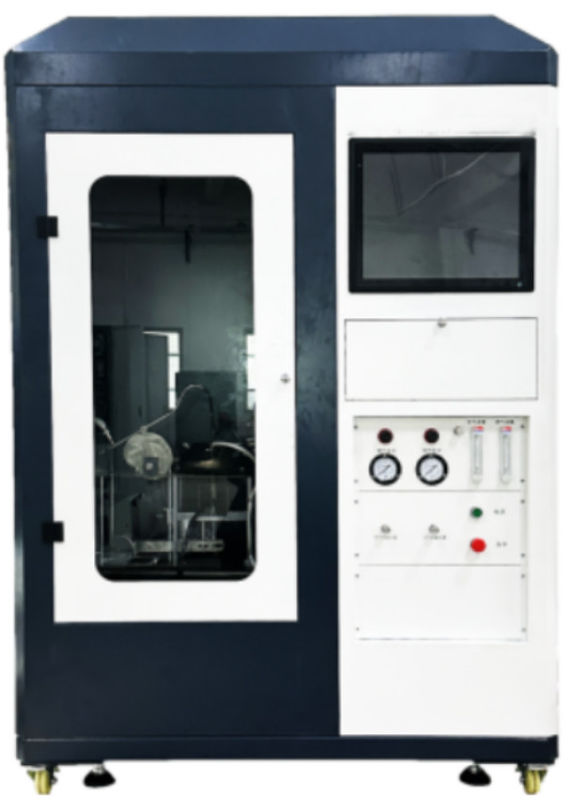

Mô hình điều khiển PC ISO 5657 Kiểm tra khả năng cháy của vật liệu xây dựng

SL-FL56 Vật liệu xây dựngMáy kiểm tra hiệu suất thắp sáng

1.Machine giới thiệu

Nó phù hợp để kiểm tra khả năng cháy của bề mặt lửa của vật liệu,Các hợp chất hoặc các thành phần có độ dày không quá 70 mm khi đặt theo chiều ngang trong điều kiện bức xạ nhiệt được chỉ địnhNó có thể được sử dụng để đánh giá các vật liệu lót tường và trần nhà, hệ thống sàn, lớp phủ bên ngoài và vật liệu cách nhiệt cho ống dẫn không khí, v.v.tình trạng cháy của sản phẩm có thể được mô tả chính xác, để kết quả thử nghiệm có thể phản ánh hiệu suất đốt của sản phẩm trong sử dụng thực tế và thử nghiệm có thể phân biệt các vật liệu dễ cháy và các vật liệu không dễ cháy,giúp phân biệt nguy cơ cháy của vật liệu.

2Các tiêu chuẩn thử nghiệm

ISO 5657

3- Tính năng của máy

Phần điều khiển áp dụng lập trình PLC, máy tính, bảng chính xác cao, điều khiển mô-đun, điều khiển PID, thu thập tín hiệu và xử lý bằng bảng chính xác cao 16-bit, mức độ chính xác có thể đạt 1%,hiệu suất ổn định, khả năng lặp lại tốt. giao diện điều khiển máy tính: 3.2 Sử dụng thiết bị và dụng cụ cao cấp (Labview) phần mềm phát triển chuyên nghiệp, giao diện nghiêm ngặt, mức độ tự động cao,tất cả các băng đỏ và hoạt động đã được tích hợp vào một máy tính, nhanh chóng, dễ vận hành, giao diện con người, kẻ ngốc. kiểm soát quá trình thử nghiệm có thể xem dữ liệu thử nghiệm thời gian thực, có thể nhận ra việc thu thập dữ liệu tự động và xử lý,Phần mềm điều hành tiết kiệm dữ liệu và xác định kết quả đầu ra 3.3: giao diện điều hành Windows XP, phong cách Labview, dễ sử dụng, giao diện con người, kẻ ngốc. Propane 3.4 hệ thống cung cấp không khí, không khí và propane thông qua van điều chỉnh, bộ lọc, dòng chảy,van kiểm traĐiều khiển dòng chảy của propane và không khí đến ngọn lửa thí điểm bằng một bộ đo dòng chảy khối lượng được điều khiển chính xác hơn. 3.5 theo GB / T14523-2007 8 phần và phần 8 ISO5657-1997 "kiểm tra nên được trong cơ bản không có không khí hoặc có tấm chắn để bảo vệ môi trường, tốc độ không khí xung quanh thiết bị thử nghiệm không thể vượt quá 0,2 m/s. Người vận hành phải tránh thiệt hại của các sản phẩm đốt và phải loại bỏ khói phát ra,nhưng không nên tạo ra một khí thải ép trên đơn vịĐể phát triển một hộp phù hợp, không chỉ để đảm bảo rằng tốc độ lưu lượng không khí không ảnh hưởng đến thử nghiệm, mà còn để giải phóng khói hiệu quả.

4- Parameter kỹ thuật

4.1 Toàn bộ máy: bao gồm nón bức xạ, thiết bị thắp sáng, vòi phun, cơ chế tấm áp suất và khung hỗ trợ, máy ghi nhiệt độ, hệ thống khí, thu thập và xử lý tín hiệu, máy tính, v.v.

4.2 giá đỡ mẫu, tấm và tấm áp suất: 2 giá đỡ mẫu và các thiết bị cố định của các bộ phận khác được làm bằng giá đỡ thép không gỉ với độ dày tường 1,5 mm,25 mm x 25 mm kích thước của ống thép vuông được thực hiện, tổng kích thước là 275 mm * 230 mm.

4.2.2 bảo vệ mức độ chiều dài bên 220 mm, độ dày 4 mm.Bảng bảo vệ ngang được cố định ở 260mm trên khung cơ sở bởi bốn chân máy đường kính 16mm gắn trên góc của bảng bảo vệMột lỗ tròn có đường kính 150 mm được cắt ở trung tâm của bảng, và cạnh trên của lỗ được cắt thành một chamfer 45 ° đối với mặt phẳng ngang và chiều rộng 4 mm.Ứng dụng rack nhà máy có chiều dài 2 rễ nhỏ hơn 355 mm, thanh dẫn thẳng đứng thép đường kính 20 mm, tương ứng được lắp đặt ở giữa khung hỗ trợ ở mỗi bên ngắn.một thanh điều chỉnh ngang 25mm × 25mm được lắp đặt giữa hai thanh hướng dẫn dọc.

4.2.3 Cây điều chỉnh có thể trượt trên cột chỉ dẫn hoặc được vít bằng tay vào một vị trí nhất định bằng các ốc vít. Cây điều chỉnh được trang bị tay áo lỗ thẳng đứng ở giữa,được sử dụng để cố định thanh trượt dọc có đường kính 12mm và chiều dài 148mmMột tấm ép hình vuông với chiều dài bên 180mm và độ dày 4mm được đặt trên thanh trượt.Bảng áp suất đẩy bề mặt dưới dưới của tấm bảo vệ thông qua cánh tay xoay cân bằng, được lắp đặt dưới thanh điều chỉnh ngang và chống lại đầu dưới của thanh trượt dọc.

4.2.4 Một đầu của cánh tay quay có một con lăn trên trung tâm của đầu dưới của thanh trượt dọc, và một búa cân bằng điều chỉnh được lắp đặt ở đầu kia.Các counterweight có thể cân bằng các mẫu có chất lượng khác nhau và có thể áp dụng một áp lực không đổi của 20N giữa mẫu và tấm bảo vệTrong quá trình thử nghiệm, vì mẫu có thể sụp đổ, mềm và tan chảy, một thiết bị điều chỉnh và vị trí được cung cấp để hạn chế chuyển động lên của tấm áp suất, khoảng cách tối đa là 5mm,và pad có thể được sử dụng giữa tấm áp suất và tấm bảo vệ

4.3 Ống nón bức xạ

4.3.1 ốc lò bức xạ: công suất định số 3kw, cường độ bức xạ: 10kW/m2 ~ 70kW/m2 phần tử sưởi ấm, phần tử sưởi ấm có chiều dài 3500mm, đường kính ống điện thép không gỉ 8,5mm,Nó được cuộn thành hình bàn tròn và được lắp đặt trong vỏ bọc bảo vệ. Chiều cao tổng thể của vỏ là (75±1) mm, đường kính bên trong của phần trên là (66±1) mm, và đường kính bên trong của phần dưới là (200±3) mm.Độ dày bên trong và bên ngoài của lá chắn là thép không gỉ 1mm, clip giữa dày 10mm, và mật độ danh nghĩa là 100kg / M2 vật liệu cách nhiệt sợi gốm.Các yếu tố sưởi ấm được cố định vững chắc trên bề mặt bên trong của vỏ bảo vệ thông qua kim thép, và 4 kẹp được cố định ở khoảng cách bằng nhau trên chu vi của nắp bảo vệ để ngăn chặn sự thư giãn ngẫu nhiên của ống nhiệt điện ở dưới cùng của nắp bảo vệ.Khi chiếu theo chiều dọc, các yếu tố làm nóng vết thương chặn không quá 10% của khu vực mở ở phía trên của tấm chắn.
