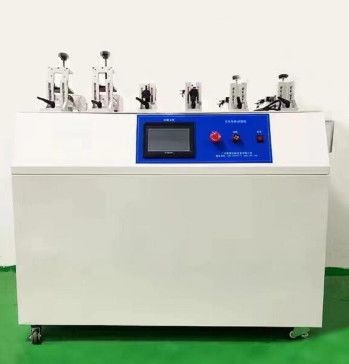

AC220V / 50Hz Máy thử đồ chơi tùy chỉnh đa trạm Sáu trạm chuyển đổi thử sức chịu đựng

Máy kiểm tra này được thiết kế theo các quy định tương ứng của GB2099.1, GB17465.1, GB15092.1, và được sử dụng để kiểm tra thiết bị thử nghiệm tuổi thọ của các sản phẩm chuyển mạch cho sử dụng trong nhà và tương tự.

Và kết nối với hộp tải để kiểm tra tuổi thọ điện của cắm và ổ cắm và nối và công tắc thiết bị.

Cần phải kiểm tra thiết bị để kiểm soát chất lượng và kiểm tra chất lượng bởi bộ phận kiểm tra chất lượng của các nhà sản xuất phụ kiện điện và thiết bị gia dụng.

Các công tắc và cắm ổ cắm thử nghiệm cuộc sống máy áp dụng xi lanh để làm cho sức mạnh, lái xe slide tập hợp với cắm cố định để làm cho chuyển động tuyến tính,để hoàn thành chuyển đổi hoạt động bật và tắtTần số hành động và thời gian bật / tắt của nó được điều khiển bởi PLC (điểm điều khiển có thể lập trình) và màn hình cảm ứng, dễ vận hành và đáng tin cậy để điều khiển.

1Số lượng vật liệu thử nghiệm:

sáu trạm, bao gồm một hoặc hai trạm thử chuyển đổi xoay, ba hoặc bốn trạm thử chuyển đổi xoay và năm hoặc sáu trạm thử chuyển đổi nút bấm.

2Tốc độ thử nghiệm:

Chuyển đổi nút: có thể điều chỉnh 5 ~ 60 lần / phút; chuyển đổi xoay 1 ~ 10 lần / phút có thể điều chỉnh (Lưu ý: một lần cho chu kỳ tương ứng).

3Số lượng xét nghiệm:

1 ~ 999999 lần có thể được thiết lập.

4- Thời gian bật:

0 ~ 999,9 giây (phút) có thể điều chỉnh.

5Thời gian ngắt kết nối:

0 ~ 999,9 giây (phút) có thể điều chỉnh;

6Tốc độ xoay:

5 ° ~ 360 ° / S có thể được thiết lập

7. góc xoay:

5 ° ~ 7200 ° có thể được thiết lập

8Số lượng bánh răng:

1 ~ 10 bánh răng có thể được thiết lập

9Chế độ xoay:

xoay theo chiều kim đồng hồ, định vị chính xác động cơ bước

10Nguồn cung cấp năng lượng:

AC220V / 50Hz.

11Môi trường sử dụng:

nhiệt độ 0 ~ 40 °C, độ ẩm tương đối ≤ 85%, không có rung động mạnh mẽ, sốc, rung động và không khí ăn mòn.

Hệ thống điều khiển sử dụng một màn hình cảm ứng. Khi chọn các chức năng và thiết lập các tham số, chỉ cần nhấn nút cho tùy chọn chức năng đó với ngón tay của bạn theo hướng dẫn trên màn hình,và không nhấn mạnh để tránh làm hỏng phim màn hình.

Trạm 1: vào giao diện thử nghiệm trạm 1.

Các trạm làm việc khác giống như một trạm làm việc

1. Số lượng thử nghiệm:hiển thị số lần thực tế mỗi trạm được thử nghiệm, và hộp màu đỏ là số cài đặt.
2. Khoảng thời gian bánh xe:khoảng thời gian thiết lập thiết bị 0-99.9S có thể được thiết lập.
3. góc thử nghiệm:5° ~ 360° có thể được thiết lập
4. Cài đặt bánh răng:Đặt số lượng thiết bị lấy mẫu
5. Tốc độ thử nghiệm:5° ~ 360° / S có thể được thiết lập
6. Tình trạng hoạt động:nhấp nháy khi thử nghiệm, không nhấp nháy khi dừng.
7. Các tùy chọn nhận dạng:Vâng báo động xảy ra khi sản phẩm tạo ra một lỗi quá trình dài hoặc phá vỡ dài; Không Không phát hiện tốt hoặc xấu của mẫu và dừng lại khi số lượng các thử nghiệm đạt được.
8. Bắt đầu:bắt đầu mỗi công tắc khi nhấn
9. Ngừng đi.dừng thử nghiệm chuyển đổi bit khi nhấn.
10. Rõ rồi.xóa số lần thử của bộ chuyển đổi bit.
11. Thả báo động:khi báo động xảy ra, nhấn nút này để tắt báo động.
12. Xác nhận nguồn gốc:Sau khi điều chỉnh bằng tay nguồn gốc mẫu, nhấn xác nhận nguồn gốc để bắt đầu, không xác nhận nguồn gốc không thể bắt đầu, để bảo vệ công tắc lấy mẫu.

1. Số lượng thử nghiệm: hiển thị số lượng thử nghiệm thực tế tại mỗi trạm, ô màu đỏ là số thiết lập.
2. Thời gian bật: thiết lập/hiển thị thời gian bật của mỗi trạm trong quá trình thử nghiệm.
3. Cài đặt nhịp: đặt nhịp của thanh kéo: 0-50MM có thể được thiết lập
4. Thời gian ngắt kết nối: thiết lập/hiển thị thời gian ngắt kết nối của mỗi trạm trong quá trình thử nghiệm.
5. Cài đặt tốc độ: 0-100MM/S có thể được thiết lập
6. Tình trạng hoạt động: nhấp nháy khi thử nghiệm, không nhấp nháy khi dừng
7. Tùy chọn xác định: Có báo động xảy ra khi sản phẩm tạo ra một lỗi quá trình dài hoặc phá vỡ dài; Không Không phát hiện tốt hoặc xấu của mẫu, dừng lại khi số lượng thử nghiệm đạt được
8. Bắt đầu: bắt đầu mỗi công tắc khi nhấn
9. Dừng: dừng thử nghiệm chuyển đổi bit khi nhấn.
10. Xóa: Xóa dữ liệu thử nghiệm của công tắc bit.
11. Thả báo động: nhấn nút này để thả báo động khi nó xảy ra.

Lắp đặt mẫu: đầu tiên lắp đặt công tắc xoay để xoay đến vị trí ban đầu, sau đó kẹp công tắc xoay vào vật cố định bên phải,và sau đó kẹp đầu quay trên chuck với một tay cầm đặc biệt (xem hình bên dưới)

Đặt nút chuyển động / phím chặt chẽ trong vật cố định và điều chỉnh vị trí lên, xuống, trái và phải

1. Lắp đặt mẫu và điều chỉnh vị trí, hướng nó bằng tay để công tắc được thử nghiệm có thể bật và tắt bình thường.
2. Thiết lập tất cả các thông số thử nghiệm theo yêu cầu thử nghiệm.
3. Kiểm tra mà không phát hiện được chất tốt hoặc chất xấu của mẫu, chọn không xác định, dừng lại sau khi đạt đến số lần được thiết lập.
4. Xác định tốt hoặc xấu của mẫu trong quá trình thử nghiệm, đặt mẫu trên đầu cuối tải và chọn để có nhận dạng.
5. Nhấn phím "Start", thử nghiệm bắt đầu, nhấn phím "Stop", thử nghiệm dừng lại. Khi thử nghiệm đạt đến một số lần được xác định trước, thử nghiệm sẽ tự động dừng lại, nhấn "zero" để bằng không dữ liệu thử nghiệm.
6. Sau khi kiểm tra, tắt điện.

• Công cụ nên được làm sạch thường xuyên.
• Trong quá trình làm việc, tránh ngăn chặn nhân tạo chuyển động của các bộ phận chuyển động.
• Vỏ đạn phải được đặt đất.
