| Tên thương hiệu: | SKYLINE |
| Số mô hình: | SL-T01 |
| MOQ: | 1 đơn vị |
| giá bán: | negoitable |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, MoneyGram |
| Khả năng cung cấp: | 1 đơn vị |

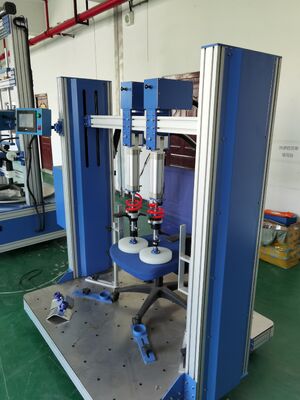

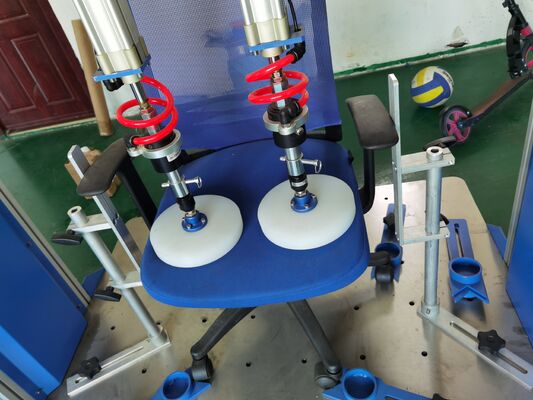

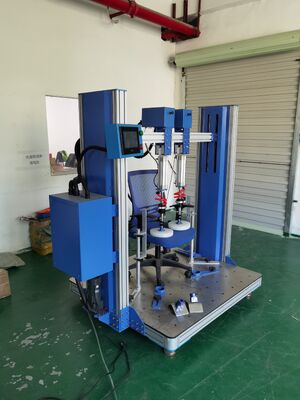

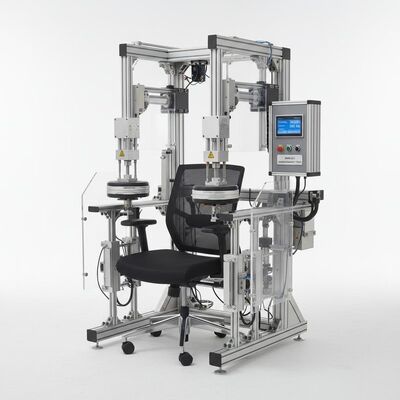

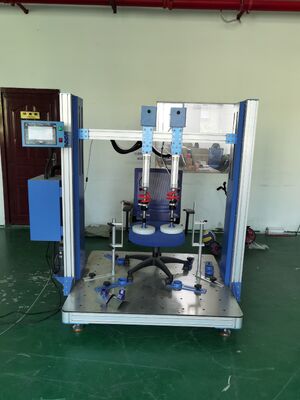

Máy kiểm tra này thực hiện kiểm tra tĩnh theo phương ngang và kiểm tra độ bền tay vịn, cũng như kiểm tra tĩnh theo phương dọc và kiểm tra độ bền tay vịn dựa trên các tiêu chuẩn BIFMA X5.1 và BIFMA X5.4.
GB/T 10357.3-2013 4.6 & 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 12, 20; EN1728-2012; EN 581; ISO 7173-1989
| Thông số | Thông số kỹ thuật |
|---|---|
| Lực tải | 200kg |
| Hành trình xi lanh | 500mm |
| Tốc độ kiểm tra | 10-30 lần/phút (có thể điều chỉnh) |
| Chiều cao tay vịn | 550-950mm |
| Số lần kiểm tra | 1-999999 lần |
| Module điều khiển | PLC và màn hình cảm ứng LCD |
| Chế độ điều khiển áp suất | Điều khiển van tỷ lệ servo |
| Nguồn khí | ≥0.5MPa |
| Nguồn điện | 1 pha AC 220V |
Kiểm tra tải trọng chức năng/Kiểm tra tải trọng chịu lực: Áp dụng lực 334 N (75 lbf.) một lần cho mỗi chân trước riêng lẻ trong một (1) phút. Tháo lực.
Kiểm tra tải trọng chịu lực: Tương tự như kiểm tra tải trọng chức năng, nhưng lực là 503 N (113 lbf)
Tải trọng chức năng: Áp dụng lực 750 N (169 lbf.) trong một (1) phút. Tháo lực.
Tải trọng chịu lực: Áp dụng lực 1125 N (253 lbf.) trong một (1) phút. Tháo lực.
Tải trọng chức năng: Áp dụng lực 445 N (100 lbf.) trong một (1) phút theo hướng ra ngoài. Tháo lực.
Tải trọng chịu lực: Áp dụng lực 667 N (150 lbf.) trong một (1) phút theo hướng ra ngoài. Tháo lực.

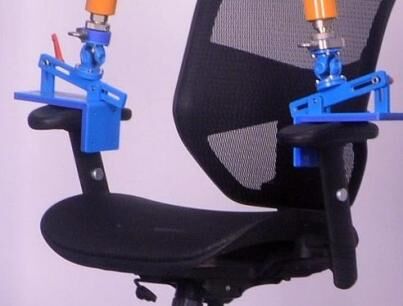

Quy trình kiểm tra: Đồng thời áp dụng lực 400 N (90 lbf.) cho mỗi tay vịn ban đầu ở góc 10 độ ± 1 độ như thể hiện trong Hình 20b. Thiết bị áp dụng lực phải di chuyển theo tay vịn (cho phép chuyển động tới-lui, sang hai bên và xoay) khi nó bị lệch hoặc xoay. Nếu sử dụng thiết bị kiểm tra tương tự như trong Hình 20b, khoảng cách áp dụng lực ban đầu phải là chiều dài được chỉ định trong hình. Các phương pháp áp dụng lực khác được chấp nhận nếu lực và góc áp dụng tương đương. Lực sẽ được áp dụng và tháo ra trong 60.000 chu kỳ với tốc độ từ 10 đến 30 chu kỳ mỗi phút.
