Thiết bị thử nghiệm chống cháy cáp UL 2556 / UL 1581

Máy kiểm tra dễ cháy VW-1

Mô tả sản phẩm

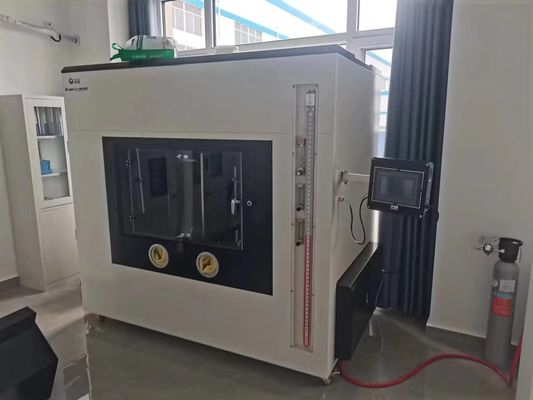

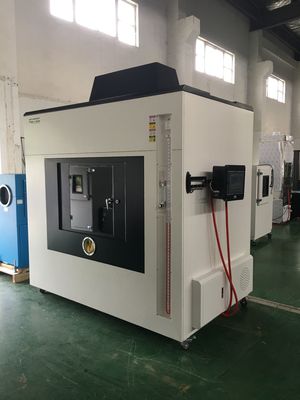

Máy kiểm tra đốt cháy VW-1 được sản xuất theo tiêu chuẩn UL nghiêm ngặt Nó hoàn toàn tuân thủ tiêu chuẩn kiểm tra đốt cháy VW-1 và có thể hoàn thành các thử nghiệm VW-1 và FT-2.Nó là kinh tế và được sử dụng rộng rãi trong ngành công nghiệp dây và cápCác thông số chi tiết như sau: Toàn bộ thử nghiệm được thực hiện trong một buồng thử kín với khối lượng 4,32 mét khối. Phương pháp thử nghiệm: điều chỉnh chiều cao ngọn lửa,đặt phần trên cùng của ngọn lửa bên dưới vật thử, đốt trong 15 giây, dập trong 15 giây, lặp lại 5 lần và kiểm tra tình trạng cháy của vật thử nghiệm. vận hành.

tiêu chuẩn:

● UL2556-2013.

Các thông số kỹ thuật

1Phòng thử nghiệm: L2200*D1300*H1650mm, dung lượng > 4,0 m3; dung lượng ngọn lửa trên cao hơn 2,0 m3, có cửa sổ thủy tinh trên mặt,một cặp găng tay cao su hoạt động và hệ thống xả khói ở phía trên của buồng;

2.Bunsen lò đốt: Theo tiêu chuẩn ASTM D5025, đường kính bên trong của ống lò đốt là 9,5mm với chiều dài là 100mm, đường kính ống xả khí là 0,9mm với độ dày là 1,6mm.Khí đốt đó là khí methane với độ tinh khiết tối thiểu 98%, chiều cao ngọn lửa bên trong là 40±2mm, chiều cao ngọn lửa bên ngoài là 125±10mm, tốc độ danh nghĩa là 500W với một tay cầm ngọn lửa có thể kiểm tra chiều cao ngọn lửa cho dù nó đáp ứng yêu cầu bất cứ lúc nào.

3Hệ thống đo nhiệt độ: Theo tiêu chuẩn ASTM D5207, bao gồm các mảnh đồng đo nhiệt độ 10g, loại thép không gỉ nhiệt có đường kính 0,5mm,đồng hồ giờ và nhiệt kế.

4. Đứng mẫu: Đứng ngang và dọc cả hai độc lập, được làm bằng thép không gỉ. Đứng dọc có thể làm các thử nghiệm đốt dọc & FT1 thử nghiệm, cáp cháy thử nghiệm,Thử nghiệm cháy VW-1 và thử nghiệm cháy mẫu ngang/FT2. Đứng ngang chỉ cho thử nghiệm cháy mẫu điện dây cáp ngang.

5Khí: Methane với độ tinh khiết tối thiểu 98% hoặc khí tự nhiên có hàm lượng nhiệt là 37,1MJ / m3 hoặc 8,9 kilocalories / m3.bao gồm một diện tích bề mặt thử nghiệm W 305mm bởi D355mmon trục dọc của mẫu, bông với một dải giấy Kraft không tăng cường 60 lb hoặc 98 g / m2 có chiều rộng 10 mm và chiều dài được dán vào mẫu,sau đó để lại hơn 20mm từ mẫu hướng về phía sau của buồng không khúc.

6Hệ thống dòng chảy: Bao gồm van giải nén, máy đo dòng chảy có phạm vi dòng chảy là 1000ml / phút, máy đo áp suất có phạm vi áp suất là 200kPa, dầu xanh có mật độ là 1000kg / m3,và máy đo áp suất hình chữ U với phạm vi là 36 ′′.

7. Hệ thống thời gian: Bao gồm bộ đếm thời gian bốc cháy, bộ đếm thời gian ngừng cháy và bộ đếm thời gian mở rộng lửa vv. tổng cộng 3 thiết bị bộ đếm thời gian.

8- Đếm lửa: ghi lại chính xác thời gian thử nghiệm
