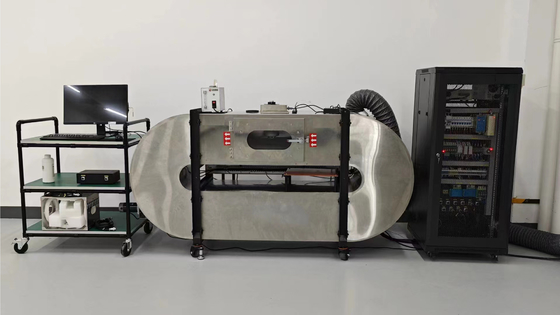

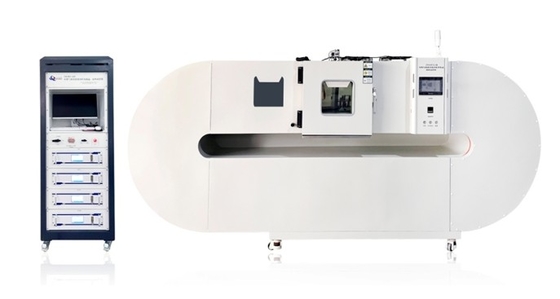

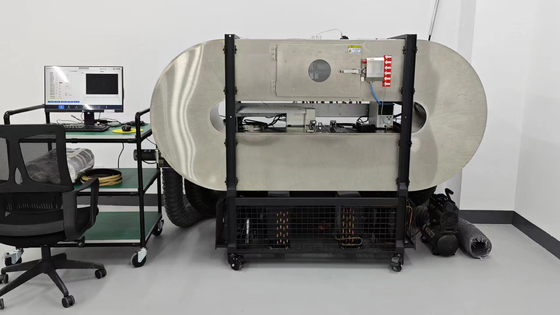

EN54-7/EN14604 Đường hầm thử nghiệm máy dò khói lửa

Việc giới thiệu sản phẩm

I. Phạm vi áp dụng:

1.1 Áp dụng cho các tòa nhà dân dụng được lắp đặt theo ánh sáng phân tán,Nguyên tắc ánh sáng truyền (Nguyên tắc quang điện) hoạt động của báo động của các báo động phát hiện hỏa hoạn cảm biến khói độc lập, các máy phát hiện khói dạng điểm trong mỗi thử nghiệm chức năng.

1.2 Các điểm thử nghiệm:

1.2.1 Xét nghiệm ngưỡng phản ứng

1.2.2 Xét nghiệm chức năng

1.2.3 Xét nghiệm đảo chiều cực

1.2.4 Thử nghiệm bật điện

1.2.5 Xét nghiệm lặp lại;

1.2.6 Thử nghiệm định hướng;

1.2.7 Kiểm tra tính nhất quán;

1.2.8 Xét nghiệm luồng không khí;

1.2.9 Xét nghiệm ánh sáng môi trường;

1.2.10 Xét nghiệm nhiệt độ cao

Tiêu chuẩn II

2.1 Phù hợp với EN54-7"máy phát hiện khói kiểu điểm": EN14604

III các đặc điểm kỹ thuật chính:

3.1 Hộp vòng: thiết kế mô-đun, với lỗ trước cảm biến, giao diện khung cắm sản xuất dành riêng, với không gian nâng cấp và mở rộng;

3.2 Phần điều khiển: được phát triển bởi GXWORKS2 và phần mềm phát triển GOOLMAYHMI, với giao diện rõ ràng và đơn giản, nó có thể tự động xác định báo động, thay đổi không khí, ghi lại, xoay góc tự động,Chuyển đổi tốc độ gió, vv, và hiển thị các thông số thử nghiệm như tốc độ gió, nhiệt độ, nồng độ và tốc độ tăng khói;

3.3 Máy đo mật độ quang học: phản xạ, thiết kế cách ly rung động, điều chỉnh tự động bằng không, điều chỉnh tự động độ lệch đo ô nhiễm khói;

3.4 Khói thử nghiệm: sử dụng máy phát khí paraffin lỏng. Phân bố kích thước hạt đồng nhất, sản xuất khói ổn định, kích thước hạt chiếm hơn 90% số lượng các hạt khói.Sản xuất khói tự động, kiểm soát vòng lặp khép kín của tốc độ khói tăng bởi máy chủ kiểm soát, tự động loại bỏ khói còn lại từ đường ống;

3.5 Hộp chèn gió tuần hoàn, trộn khói và sưởi ấm: sáu quạt tuần hoàn, quạt sử dụng điều khiển PWM, bảng trộn khói hai lớp, thanh sưởi điều khiển SCR;

3.6 Bảng nâng có động cơ: điều khiển bởi động cơ phụ, tự động điều khiển đường hướng của tấm nâng cài đặt khói, được đặt bằng tấm điều chỉnh;

3.7 Phần trao đổi khói và không khí xả: điều khiển bằng quạt dòng chảy cao, với van kiểm soát được điều khiển bằng cách thực hiện chương trình máy tính;

3.8 Hệ thống hút không khí: sử dụng bộ lọc nhiều lớp để đảm bảo không khí sạch được hút vào hộp khói;

IV. Các thông số kỹ thuật chính:

4.1 Thành phần của thiết bị: nó bao gồm hộp hình vòng, thiết bị tạo khói, khu vực thử nghiệm, đo nồng độ khói, phần điều chỉnh lưu lượng không khí và phần đo;

4.2 Hộp thử:

4.2.1 Thành phần: bao gồm khu vực thử nghiệm, đĩa nâng động cơ, khí thải khói và bộ phận trao đổi không khí, bộ phận hút không khí và bộ phận đo;

4.2.2 Cấu trúc: cấu trúc hộp hermetic vòng kín. Hộp có ba lớp, lớp bên trong là tấm nhôm, lớp giữa là lớp cách nhiệt cao su-nhựa,và vỏ bên ngoài là sơn nướng điện tĩnh nhiệt độ cao.

4.2.3 Thông số kỹ thuật: khu vực thử nghiệm là 425mm*425mm*1100mm;

4.2.4 Tốc độ lưu lượng không khí: 0,8m/s±0,1m/s, 0,2m/s±0,04m/s, 1,0m/s±0,2m/s;

4.3 Thiết bị tạo khói:

4.3.1 Khói thử nghiệm: sử dụng máy phát khí paraffin lỏng;

4.3.2 kích thước hạt: 0,2mm ~ 1,0mm, chiếm hơn 90% số lượng hạt khói;

4.3.3 Có khả năng tái tạo tốt và ổn định phân bố kích thước hạt;

4.3.4 Tốc độ phun khói thử nghiệm vào hộp khói: máy dò quang điện (giá m): 0,015dBm-1min-1≤Δm/Δt≤0.1dBm-1min-1;

4.3.5 Sự ổn định của khói tạo ra và khói thử nghiệm: đảm bảo sự ổn định của khói thử bằng cách theo dõi sự ổn định của tốc độ tăng khói dBm-1min-1;

4.3.6 Chế độ điều khiển tạo khói:

4.3.6.1 Chế độ tăng khói: tăng dần nồng độ khói theo tốc độ tăng khói đã đặt trước và điều chỉnh vòng lặp khói trong quá trình;

4.3.6.2 Chế độ khói liên tục: giữ giá trị nồng độ khói ở mức đã thiết lập trước sau khi khói tăng đến nồng độ liên tục,và tốc độ biến động của nồng độ khói không đổi không quá ±0.01dB/m.

4.4 đo ngưỡng phản ứng:

4.4.1 Phương pháp đo: có các phương pháp đo bằng phương pháp quang học;

4.4.2 Phương pháp đo quang học của ngưỡng phản ứng.

4.4.2.1 Nguyên tắc hoạt động: với giá trị hệ số nhạy sáng m (đơn vị dB / m) mà khoảnh khắc báo động của máy dò của mật độ khói, được đo bằng máy dò quang điện, tức làvới giá trị hệ số nhạy sáng m (đơn vị dB / m), công thức tính toán là m = (10 / d) lg (P0 / P);

4.4.2.2 Chiều dài đo quang học: không quá 1,1m;

4.4.2.3 Máy phát: bước sóng chùm 800nm ~ 950nm;

4.4.2.4 Thời gian phản ứng (T90): ≤3s;

4.4.2.5 Phạm vi đo: phạm vi hệ số giảm ánh sáng 0,001 ~ 1,1dB/m;

4.4.2.6 Lỗi đo: (m*5%±0,02) dB/m;

4.4.2.7 Độ phân giải: 0,001dB/m;

4.4.2.8 Trước mỗi phép đo, đọc của thiết bị đo được so sánh với đọc trong không khí sạch (điểm 0), và sai số đo là ≤ 0,02dB/m;

4.4.2.9 Nguồn ánh sáng: Nguồn ánh sáng hồng ngoại 800nm ~ 950nm;

4.4.2.10 máy thu: Nhật Bản Hamamatsu ống đèn silicon.

4.5 Thử nghiệm nhiệt độ cao:

4.5.1 Nhiệt độ làm việc của hộp khói: nhiệt độ phòng ~ 70°C;

4.5.2 Tốc độ tăng nhiệt độ: <1°C;

4.5.3 Công suất sưởi ấm: 3kw;

4.5.3 Độ đồng nhất nhiệt độ: độ lệch của mỗi vùng trên đường cắt ngang của khu vực thử nghiệm ≤ 0,2 °C;

4.5.4 Bắt đầu bằng một phím, nhận dạng báo động tự động, hoàn thành tự động góc quay, thử nghiệm ngưỡng lạnh, sưởi ấm, bảo quản nhiệt, thử nghiệm ngưỡng nhiệt độ cao, ghi lại, đặt lại góc.Đường cong nhiệt độ, đường cong nồng độ khói, đường cong tỷ lệ khói tăng có thể được xem;

4.6 Thiết bị đèn flash:

4.6.1 Cấu trúc: một hộp khối hexahedral với 4 bề mặt không uống được lót bằng tấm nhôm bóng trên mặt bên trong;

4.6.2 Đèn huỳnh quang: mỗi đèn huỳnh quang có công suất 30 W, nhiệt độ màu 3200 K^-4200 K và đường kính khoảng 380 mm. Chúng được gắn bên trong mỗi 4 bề mặt đóng;

4.6.3 Máy phát hiện được lắp đặt ở giữa bề mặt trên cùng của hình lục giác để ánh sáng có thể tiếp cận máy phát hiện từ trên, dưới và bên;

4.6.4 Đèn: lần đầu tiên lão hóa 100h sau khi sử dụng, sử dụng 2000h sau khi đèn được tháo bỏ;

4.6.5 Kích thước bên ngoài: 380 * 380 * 380mm.

4.7 Phần điều khiển:

4.7.1 bao gồm hai phần: màn hình cảm ứng và phần điều khiển máy tính;

4.7.2 Đường cong thử nghiệm: đường cong nồng độ khói, đường cong khói tăng;

4.7.3 Truy cập và ghi lại dữ liệu: lưu trữ dữ liệu thử nghiệm tự động, tối đa 10000 mục cho mỗi mục, có thể tạo báo cáo EXCEL;

4.7.4 Thu thập dữ liệu: bao gồm thẻ thu thập, module nhiệt độ, module AD;

4.8 Cấu trúc tổng thể:

4.8.1 Vật liệu khung xe: thân xe chính bằng tấm thép chất lượng cao, sơn nướng điện tĩnh nhiệt độ cao;

4.8.2 Kích thước tổng thể: chiều dài * chiều rộng * chiều cao 2600mm * 820mm * 1640mm;

4.8.3 Vật liệu hộp: USU304 # thép không gỉ, trung tâm là bông cách nhiệt 10mm;

4.8.4 Phương pháp cố định: thiết bị đi kèm với bánh xe (với phanh), toàn bộ hộp khói có thể được điều chỉnh bằng cách nâng tổng thể (150mm)

4.8.5 Nguồn điện: AC220V, tổng công suất 3,5 kW.

4.9 Sử dụng môi trường:

4.9.1 Nhiệt độ môi trường xung quanh áp dụng: 13°C ~ 35°C;

4.9.2 Độ ẩm tương đối áp dụng: 55% ± 20

4.9.3 Đất phải phẳng và vững chắc;

4.9.4 Ventilation xung quanh;

4.9.5 Môi trường chống rung động, chống ánh sáng
