Tên thương hiệu: SKYLINE
Số mô hình: SL-7601S
MOQ: 1 bộ
Điều khoản thanh toán: T/T (đặt cọc 50%, 50% trước khi giao hàng), L/C
Khả năng cung cấp: 10 BỘ MỖI THÁNG
Thông tin chi tiết
Nguồn gốc:
Dongguan, Quảng Đông, Trung Quốc
Chứng nhận:
UL1685-2018, ISO 9001
Tấm thép mặt bậc thang:
610x610x3.2mm
nguồn đánh lửa:
Đầu đốt ruy băng propane 341 x 30 mm, 242 lỗ
Tiêu chuẩn áp dụng:
UL 1685-2018
Bố trí lỗ đốt:
242 lỗ 1,35 mm xếp thành 3 hàng so le (81/80/81)
Máy đo lưu lượng propane:
Đồng hồ đo lưu lượng khối 230 mm3/s
đo lưu lương không khí:
Đồng hồ đo lưu lượng khối 1330 mm3/s
Kích thước bên trong buồng (HxLxW):
3353x2438x2438mm
chiều dài đường quang:
910 mm
Cấu trúc buồng:
Tấm inox phủ lớp cách nhiệt, bên trong sơn đen
Nguồn sáng:
Đèn halogen thạch anh PHILIPS, 100 W, 12 V DC, 2000-3000 lm
Máy dò ánh sáng:
Tế bào quang điện silicon
Tháp thu khói:
Khối lập phương 914 mm trên đỉnh hình nón có độ dốc 40 độ
Ống xả:
SUS304, ID 405 mm x chiều dài 5500 mm
Ống xả:
SUS304, ID 405 mm x chiều dài 5500 mm
Thang thử nghiệm:
SUS304, 305 x 76 x 2400 mm, khoảng cách các bậc 25 mm
Lưu lượng xả:
0,65 +/- 0,5 m3/s
Lưu lượng xả:
0,65 +/- 0,5 m3/s
Đầu dò hai chiều:
0-200 Pa, độ chính xác +/- 1 Pa
Đầu dò hai chiều:
0-200 Pa, độ chính xác +/- 1 Pa
Cảm biến nhiệt độ:
Cặp nhiệt điện có vỏ bọc loại K, dây 1,5 mm (GB/T 16839.1-1997)
Hệ thống điều khiển:
Phần mềm NI LabVIEW + Thẻ thu thập dữ liệu Advantech
Nguồn điện:
220V/380V, 50Hz
chi tiết đóng gói:
Vỏ gỗ xuất khẩu tiêu chuẩn với màng bọc và vật liệu đệm
Khả năng cung cấp:
10 BỘ MỖI THÁNG
Làm nổi bật:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Mô tả sản phẩm

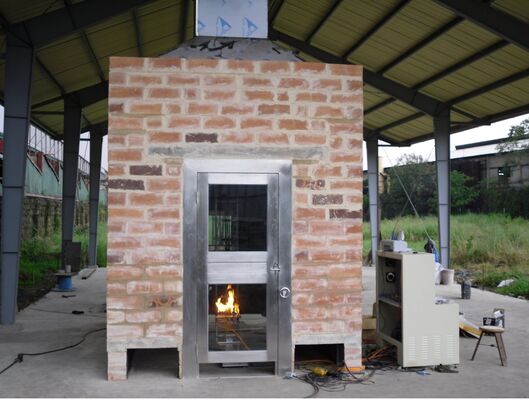

Thiết bị kiểm tra sự lan truyền lửa theo chiều dọc và giải phóng khói UL1685 cho cáp quang điện SL-7601S
SL-7601S là một hệ thống kiểm tra cháy quy mô đầy đủ, đánh giá hiệu suất lan truyền lửa theo chiều dọc và giải phóng khói của cáp điện và cáp quang theo tiêu chuẩn UL 1685-2018 — Tiêu chuẩn kiểm tra sự lan truyền lửa theo chiều dọc và giải phóng khói cho cáp điện và cáp quang.
Phạm vi ứng dụng
  • Xác định sự lan truyền lửa theo chiều dọc và giải phóng khói của cáp và cáp quang theo tiêu chuẩn đốt cháy FT4
  • Phương pháp kiểm tra: cáp được buộc theo chiều dọc trên thang và được đốt; chiều cao cháy và lượng khói sinh ra được kiểm tra sau khi kiểm tra
Thông số kỹ thuật chính
Kích thước bên trong buồng (C x D x R)3353 x 2438 x 2438 mm
Cấu trúc buồngTấm thép không gỉ có lớp cách nhiệt, nội thất sơn đen
Tháp thu khóiTháp hình khối 914 mm, đỉnh hình nón 40°
Thang kiểm tra (khay)Thang SUS304 305 (R) x 76 (S) x 2400 (C) mm, khoảng cách bậc thang 25 mm; tấm thép trên 610 x 610 x 3,2 mm
Nguồn đánh lửaĐầu đốt dải propan, chảo thép không gỉ 341 x 30 mm, 242 lỗ 1,35 mm theo 3 hàng so le (81/80/81)
Lưu lượng kế propan / không khíLưu lượng kế khối, propan 230 mm³/s, không khí 1330 mm³/s
Hệ thống quang họcNguồn sáng halogen thạch anh (100 W, 12 V DC, 2000-3000 lm) và tế bào quang điện silicon, đường đi quang 910 mm; độ truyền sáng 0%-100%
Ống xảSUS304, đường kính trong 405 mm x 5500 mm, đoạn thẳng 3600 mm
Lưu lượng thể tích khí thải0,65 ± 0,5 m³/s
Đầu dò hai chiềuPhạm vi 0-200 Pa, độ chính xác ±1 Pa
Cảm biến nhiệt độCặp nhiệt điện bọc vỏ loại K, đường kính dây 1,5 mm (GB/T 16839.1-1997)
Điều khiển & thu thập dữ liệuPhần mềm NI LabVIEW và thẻ thu thập dữ liệu Advantech; đường cong thời gian thực, ghi tự động và in báo cáo
Nguồn điện220 V / 380 V, 50 Hz
Thành phần hệ thống
Buồng kiểm tra, tháp thu khói, ống xả, nguồn đánh lửa, thang kiểm tra, hệ thống đo quang và bộ thu thập & xử lý dữ liệu.
