Tên thương hiệu: SKYLINE
Số mô hình: SL-1666
MOQ: 1 bộ
Điều khoản thanh toán: T/T (đặt cọc 50%, 50% trước khi giao hàng), L/C
Khả năng cung cấp: 20 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Dongguan, Quảng Đông, Trung Quốc
Chứng nhận:
UL1666, ISO 9001
Tiêu chuẩn áp dụng:
UL 1666
Lớp buồng:
3 lớp, bên trong 1,22 x 2,44 m
Chiều cao lớp:
Đáy 1,22 m, đầu tiên 3,66 m, thứ hai 2,24 m
Vật liệu buồng:
Tường gạch dày 203 mm, sàn bê tông xen kẽ 127-203 mm
Mở xen kẽ:
305 x 610 mm, cách tường sau 203 mm, cách tường bên 102 mm
Cửa ra vào:
Trên lớp thứ nhất và thứ hai
Ánh sáng bên trong:
Đèn chống cháy nổ nhiệt độ cao
Đo nhiệt độ:
Cặp nhiệt điện loại K OMEGA của Hoa Kỳ, 28 AWG, độ chính xác lên tới 700 C, 0,1 C
quạt ly tâm:
1,5 KW
Kiểm soát tốc độ quạt:
Biến tần Taian Đài Loan
đo lưu lượng không khí:
Đồng hồ đo lưu lượng hai chiều với cặp nhiệt điện và cảm biến chênh lệch áp suất vi mô
đầu đốt:
Đầu đốt bằng thép 1/2 inch, tấm trải lửa 6,4 mm (gia công CNC)
đánh lửa:
Bộ phận đánh lửa silicon nitride, 24 V, làm nóng đến 800-1000 C trong vài giây
Tàu xăng:
Bộ giảm tốc Ito Mirai Nhật Bản, van điện từ Yataike, bộ lọc Guilong Ý, bộ điều khiển lưu lượng khối
Bộ điều khiển lưu lượng khối lượng:
ALICAT Hoa Kỳ, 0-3,5 g/s, +/-0,8%, đầu ra 0-5 V
Thu thập dữ liệu:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Giải phóng nhiệt đầu đốt:
154,5 kW, thử nghiệm 30 phút
Xây dựng dân dụng:
Cơ sở hạ tầng do khách hàng cung cấp
chi tiết đóng gói:
Vỏ gỗ xuất khẩu tiêu chuẩn với màng bọc và vật liệu đệm
Khả năng cung cấp:
20 bộ mỗi tháng
Làm nổi bật:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Mô tả sản phẩm

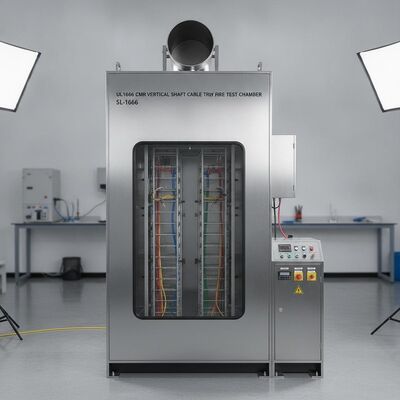

Buồng thử nghiệm cháy cáp dọc UL1666 CMR để chứng nhận cáp chống cháy
Buồng thử nghiệm cáp CMR SL-1666 tái tạo điều kiện cháy của nhiều loại cáp được lắp đặt theo chiều dọc trong trục thông gió và đánh giá hiệu suất chống cháy của chúng theo UL 1666. Kết quả đạt được xếp hạng cấp CMR. Nhiều mẫu được đặt trên trục thẳng đứng và một đầu đốt có nhiệt lượng tỏa ra là 154.5 kW
được áp dụng trong 30 phút. Tiêu chí đạt: ngọn lửa không được lan lên phần trên của căn phòng cao 12 ft và nhiệt độ không được vượt quá 454.4°C. Mật độ khói không được bao gồm trong thử nghiệm này. Buồng thử nghiệm đốt cháyCấu trúc buồng
3 lớp, bên trong 1.22 x 2.44 m; lớp dưới cùng cao ít nhất 1.22 m, lớp đầu tiên cao 3.66 m, lớp thứ hai cao 2.24 m. Mỗi lớp có các lỗ mở 305 x 610 mm.
Vật liệu xây dựng Tường xây bằng gạch dày 203 mm, sàn giữa bằng bê tông đúc dày 127-203 mm.
Lỗ mở giữa các lớp 305 x 610 mm, cách tường hậu 203 mm và cách tường bên 102 mm.
Lỗ mở trên cùng Cửa thoát khí ở trên cùng để thoát khói trong quá trình thử nghiệm.
Tiếp cận & Chiếu sáng Cửa ra vào ở lớp thứ nhất và thứ hai để lắp đặt mẫu và cặp nhiệt điện; đèn chiếu sáng chống nổ nhiệt độ cao bên trong.
Đo nhiệt độ Cặp nhiệt điện loại K của US OMEGA, 28 AWG, chịu được tới 700°C, độ chính xác 0.1°C, được giám sát qua phần mềm.
Lưu ý: công trình dân dụng / cơ sở hạ tầng do khách hàng cung cấp. Hệ thống cấp khí
Quạt ly tâm 1.5 kW cung cấp lưu lượng khí thử nghiệm theo tiêu chuẩn
Biến tần Taian Đài Loan để điều chỉnh tốc độ quạt và kiểm soát lưu lượng khí trong buồng
  • Lưu lượng kế hai chiều có cặp nhiệt điện và cảm biến chênh lệch áp suất vi mô để đo và hiển thị lưu lượng khí vào
  • Nguồn đánh lửa
  • Đầu đốt: đầu đốt bằng thép 1/2 inch với tấm lan truyền lửa bằng thép 6.4 mm, gia công CNC theo kích thước tiêu chuẩn
Đánh lửa: bộ đánh lửa bằng silicon nitride, 24 V, nóng lên 800-1000°C trong vài chục giây; điều khiển bằng phần mềm
  • Hệ thống cung cấp khí gas
  • Dây chuyền khí gas bao gồm van giảm áp Ito Mirai Nhật Bản, van điện từ Yataike Đài Loan, van một chiều gas, bộ lọc gas Guilong Ý, bộ tách dầu-nước Yataike Đài Loan và bộ điều khiển lưu lượng khối gas ALICAT của Mỹ, được lắp đặt trong tủ điều khiển lưới kim loại
Bộ điều khiển lưu lượng khối: ALICAT của Mỹ, dải 0-3.5 g/s, độ chính xác ±0.8%, đầu ra 0-5 V, có thể cài đặt bằng phần mềm
  • Thời gian đốt và các thông số khác được cài đặt thông qua phần mềm
  • Hệ thống thu thập dữ liệu máy tính
  • Các bo mạch thu thập dữ liệu Advantech Đài Loan: ADAM-4520, ADAM-4117, ADAM-4118 x2, với bộ điều khiển OMRON CP1H-XA40DR-A và mô-đun nhiệt độ CP1W-TS004. Trực quan hóa: hiển thị 8 cặp nhiệt điện ở lớp thứ hai và 1 cặp nhiệt điện ở lớp thứ nhất, tự động phán đoán xem nhiệt độ buồng có đáp ứng yêu cầu trước khi thử nghiệm hay không, và hiển thị vận tốc không khí và vận tốc thoát khí.
